Principaux équipements
• Tour CN Bi-broche + cellule de chargement,
• Tours CN 2 et 3 axes avec outils motorisés,
• Centre d’usinage 3, 4 et 5 axes,
• Tours et fraiseuses conventionnelles,
• Rectifieuse plane et cylindrique,
• Scies à ruban • Mortaiseuse,
• Bras de taraudage,
• Machines de Marquage à Micro percussion avec un axe rotatif motorisé,
• Machine d'électroérosion.
Détail machines
ÉLECTROÉROSION
• 1 Électroérosion à fil CHARMILLES ROBOFIL 230
Courses : 350 x 220 x 220
TOURNAGE COMMANDE NUMÉRIQUE
• 1 OKUMA LB4000 EX MY C1500
Ø barre : 80 mm - Ø pièce : 480 mm - Longueur 1500 mm - Axe C, Y, outils tournants.

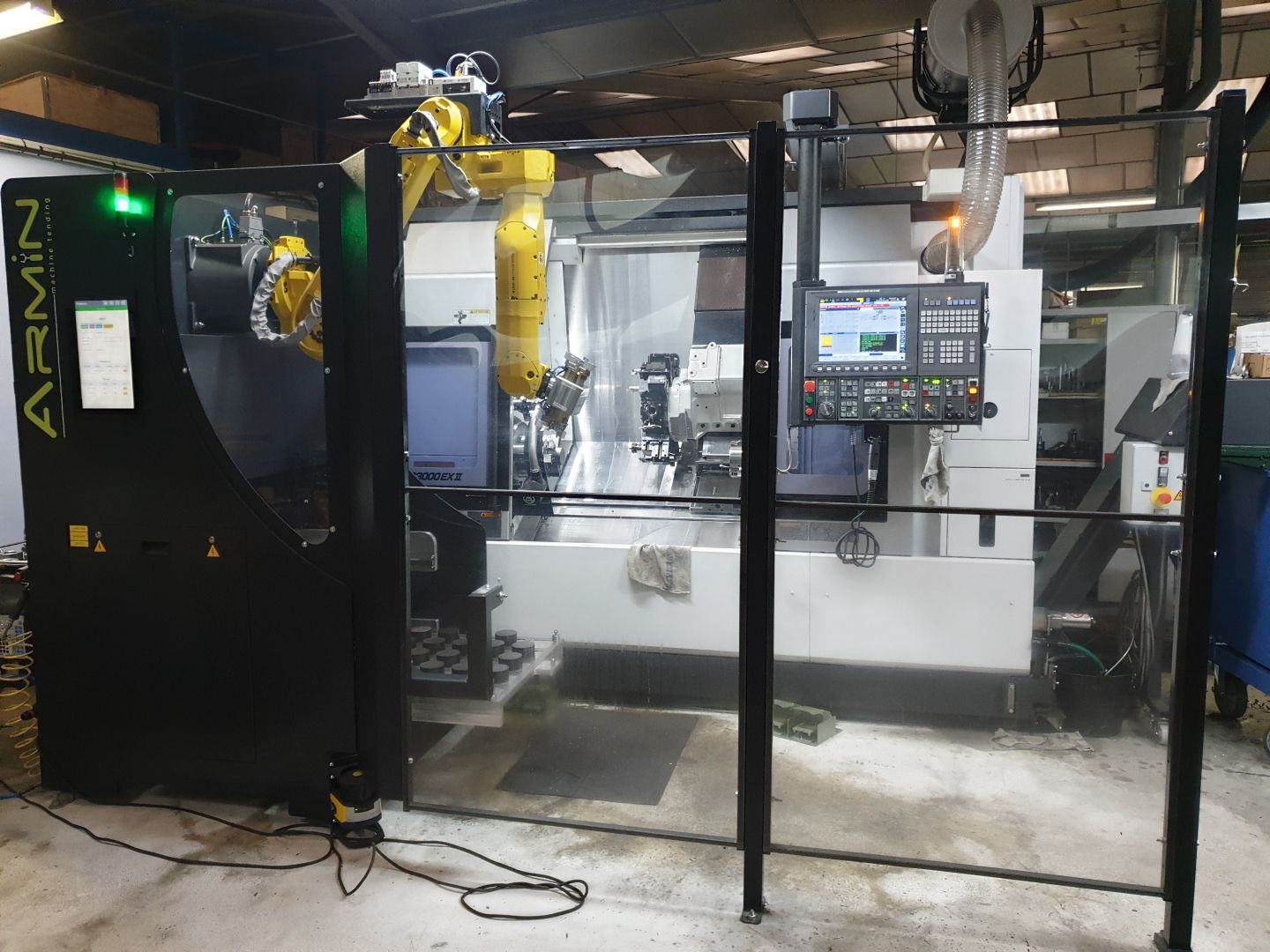

• 1 OKUMA LB3000 EX II MY W 800
Avec cellule de chargement double table - 2 mandrins Ø 210 et Ø 160 - Axe C, Y, outils tournants - Poids des pièces : 16 kg maxi.
• 1 OKUMA LB3000 EX MY C450
Ø barre : 80 mm. Ø pièce : 340 mm - longueur : 450 mm - Axe C, Y, outils tournants.
• 1 MANURHIN KMX 342 - NUM 1060
Avance barre hydraulique - Ø barre : 42 mm - 2 axes.
• 1 MANURHIN KMX 342 - NUM 1060
Mandrin hydraulique - Ø pièce : 150 mm - 2 axes - Moteur broche : 12 kW - Vitesse : 6000 tr / min.
• 2 MANURHIN MAXTURN - NUM 1060
Ø barre : 65 mm - Ø pièce : 260 mm - longueur : 680 mm - 2 axes - Moteur broche : 22 kW - Vitesse : 50 à 5000 tr / min.
• 1 TOUR HAAS SL20L
Ø pièce : 265 mm - longueur : 1050 mm - 2 axes - Moteur broche : 22 kW - Vitesse : 6000 tr / min
• 1 TOUR HAAS ST10
Ø pièce : 170 mm - longueur : 350 mm - Axes C / outils tournant 3.7 kW - Moteur broche : 11 kW - Vitesse : 6000 tr / min.
• 1 TOUR PAR APPRENTISSAGE – HAAS TL1
Ø pièce : 241 mm - Moteur broche : 5.6 kW - Vitesse : 1800 tr / min
CONVENTIONNEL
• 2 TOURS HERNAULT - Mandrin Ø 215 mm.
• 2 TOURS HERNAULT - Mandrins Ø 160 mm ou serrage en pinces.
• 1 TOUR MARTIN : Mandrin Ø 600 mm - Moteur broche : 13 kW - Ø de tournage : 650 mm au dessus du banc - 435 mm au dessus du chariot - Poids maximum : 4 Tonnes
FRAISAGE
CENTRE D’USINAGE VERTICAL A COMMANDE NUMÉRIQUE
• 1 TOYODA FVN50 - 4 Axes - NUM
Broche : 7.5 kW avec boite de vitesses - Courses X : 815 mm - Y : 560 mm - Z : 570 mm - Charge admissible sur banc : 1 Tonne.
• 1 YANG SMV 1000 - 3 Axes - FANUC
Broche : 7.5 kW en continu - Courses X : 1020 mm - Y : 510 mm - Z : 510 mm - Vitesse : 45 à 4500 tr / min.

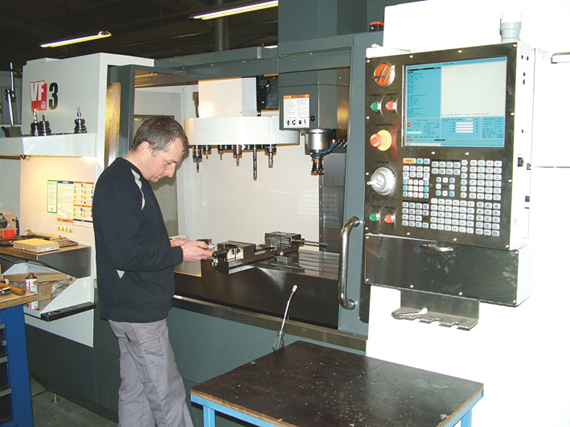

• 1 HAAS VF3 - 4 Axes
Arrosage centre broche - Broche : 14.9 kW – 2 vitesses - Courses X : 1016 mm - Y : 508 mm - Z : 635 mm.

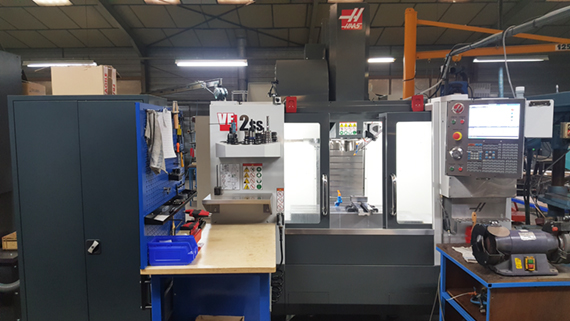

• 1 HAAS VF2.SS - 3 Axes - Courses X : 762 mm - Y : 406 mm - Z : 508 mm.
• 1 HAAS VF1 - arrosage centre broche - Broche : 22 kW – 8100 tr/min - Courses X : 508 mm - Y : 406 mm - Z : 508 mm.
• 1 CENTRE D’OUTILLAGE HAAS – Broche 5.6 kW – 6000 tr / min - Courses X : 760 mm - Y 305 : mm - Z : 406 mm.
FRAISEUSE CONVENTIONNELLE
• 1 FRAISEUSE HERNAULT - Banc 1000 x 200 mm
• 1 FRAISEUSE VERNIER - Banc 1300 x 300 mm.
RECTIFICATION PLANE
• 1 STANKOIMPORT - Plateau magnétique 500 x 200 mm - Meule Ø 250 mm.
• 1 FAVRETTO - Plateau magnétique 950 x 350 mm - Meule Ø 355 mm.
RECTIFICATION CYLINDRIQUE
• 1 C.C. Type 5010 - Ø pièce maximum 160 mm - longueur 600 mm - Meule Ø 300 mm.
• 1 CENTERLESS KOEBAU - Ø pièce : 8 à 80 mm - Meule de rectification Ø 400 mm - Meule d’entraînement Ø 300 mm.
DÉBIT
SCIE A RUBAN
• 1 ULTRA RP250 Ø pièce : 250 mm - Rectangle de 380 x 200 mm.
• 1 BATENS - Ø pièce : 200 mm.
DIVERS
• Rodeuse de cylindre.
• Tonneau d'ébavurage 50kg.
• Mortaiseuse.
• Bras de taraudage ROSCAMAT 400 – M3 à M24.
• Equilibreuse de robot SCHENCK – 0.2 à 4 kg.
• 2 Machines de marquage à micro-percussion avec un axe rotatif motorisé (course : 120 x 100 mm).
• Prise d'empreintes à l'aide de produits plastique bi-composants.
Agréments et certifications
• Certification ISO 9001
Moyens de contrôle
• Machine de mesure tridimensionnelle CNC 500 x 700 x 400mm
• Projecteur de profil 100 x 100 mm avec calculateur
• Colonne de mesure 300 mm
• Colonne de mesure 600 mm
• Marbre en granit
• Rugosimètres
• Trusquins à colonne 300 mm
• Duromètre
• Jeux de cales étalon
• Micromètres intérieurs 3 touches de 6 à 200 mm
• Micromètres extérieurs de 0 à 350 mm
• Instrument classique (pied à coulisse, jauge de profondeur, micromètres spéciaux)
• Bagues et tampons de contrôle filetage
Manutention et levage
• Chariot élévateur 2 T
• Gerbeur 2 mètres - 1 T
Equipements Informatiques
• DAO • FAO • ERP
