Cisailles guillotines mécaniques et cisailles hydrauliques oscillantes

Cisailles guillotines mécaniques et cisailles hydrauliques oscillantes
Partager :

Cisailles guillotines mécaniques - Série A

2 modèles : 2100 et 2600 mm avec capacité de coupe 4 mm (450 N/mm²)

Principales caractéristiques

• Butée arrière à commande motorisée, longueur 750 mm, avec visualisation des cotes sur compteur ELGO 9521.

• Table équipée de billes.

• Jeu de lames de haute résistance.

• 1 Règle d’équerrage millimétrée.

• 2 règles supports-tôles.

• Pédale avec arrêt d’urgence.

• Protection lames de coupe.

• Eclairage de la ligne de coupe.

Option

• Soutien tôle, 2 largeurs : 2100 et 2600 mm.

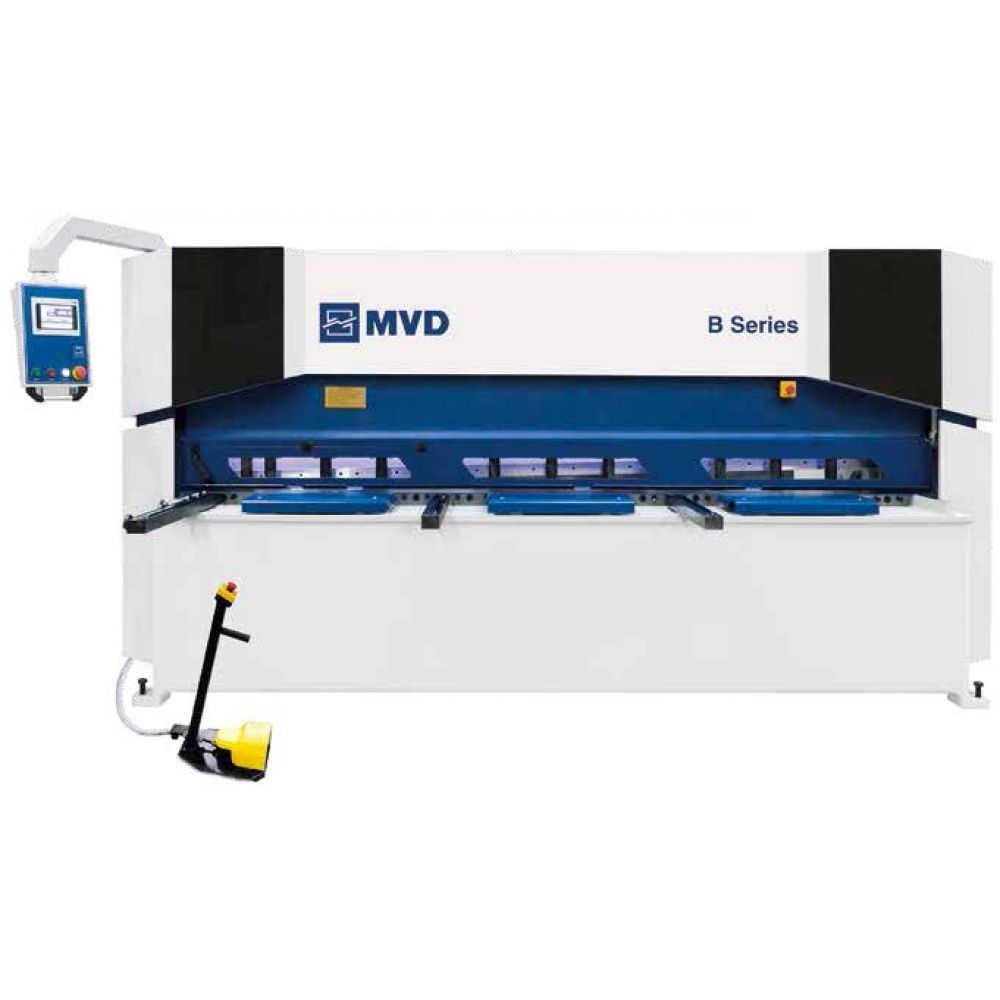

Cisailles hydrauliques oscillantes - Série B

15 modèles de 2100 à 4000 mm avec capacité de coupe de 6 à 20 mm (450 N/mm²)

Principales caractéristiques

• Lames en acier à forte résistance à l’usure : 2 arêtes de coupe pour la lame supérieure et 4 arêtes pour

la lame inférieure.

• Pédale de commande à distance.

• Boutons d’arrêt d’urgence.

• 2 Bras supports avant.

• 1 Règle équerre d’1 mètre, avec règle graduée et butée escamotable.

• Butée arrière de 1000 mm sur vis à billes.

• Compteur horaire.

• Table équipée de billes pour le glissement des tôles.

• Protection frontale permettant une parfaite visibilité de la ligne de coupe.

• Eclairage de la ligne de coupe.

• Limiteur de course, permettant l’augmentation de la cadence lors du cisaillage de bandes étroites.

Cisailles guillotines hydrauliques CNC - Série C

12 modèles de 3000 à 6000 mm avec capacité de coupe de 6 à 20 mm (450 N/mm²)

Principales caractéristiques

• Cisaille guillotine à angle variable obtenu par le mouvement d’inclinaison de la lame supérieure sur la lame

inférieure.

• Le réglage de l’angle de coupe est hydraulique. Avec un angle fermé, l’effort est plus élevé et augmente la

cadence de coups/minute ; ainsi la qualité de coupe est bien meilleure.

• Le réglage du jeu entre lames, mécanique ou hydraulique, est effectué très facilement.

• Le tablier supérieur est rendu solidaire du bâti par l’intermédiaire de pivots montés sur roulements,

largement dimensionnés et situés sur la fibre neutre des flasques.

• Le faible angle de coupe permet de cisailler des bords de tôles de largeur minimale.

Équipements standards
