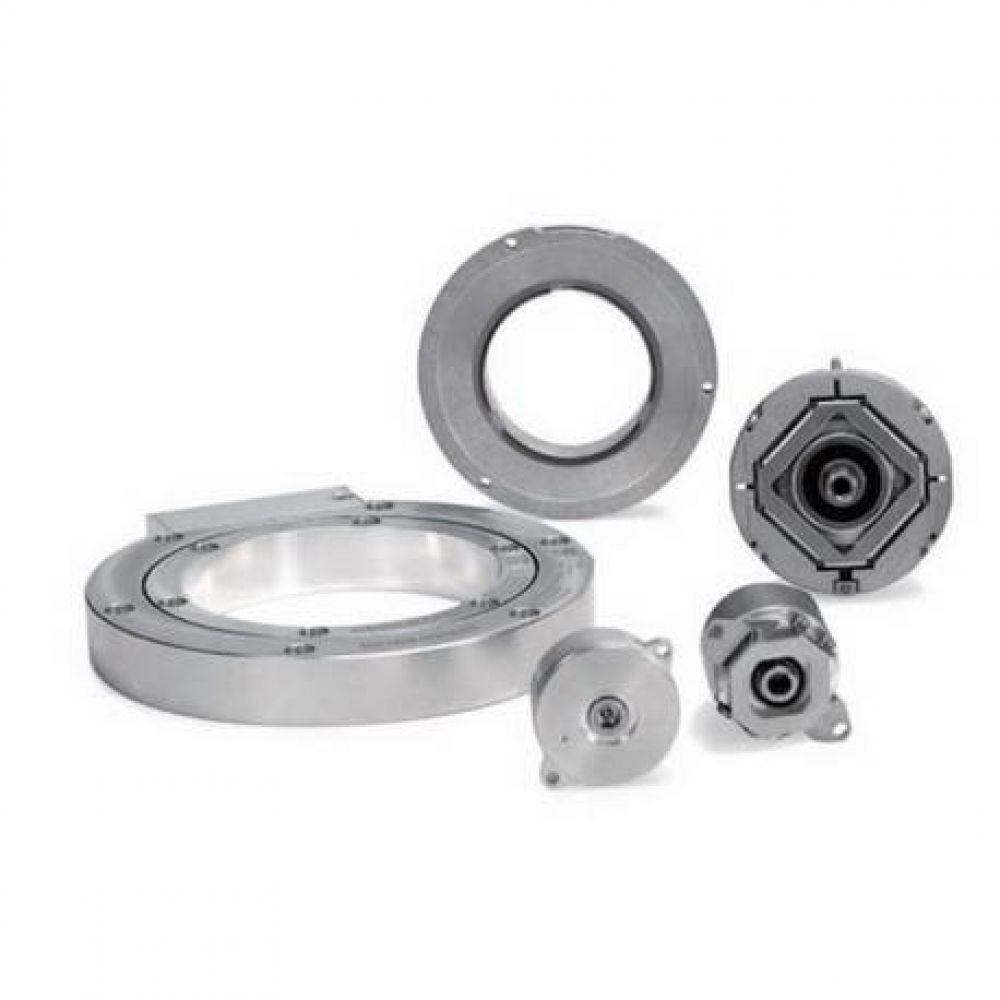

Codeurs et capteurs rotatifs sans roulements
Avec les capteurs de position rotatifs sans roulement, le montage ainsi que le réglage de la tête captrice ont, avec la précision du système indiquée, une incidence notable sur la précision totale visée. Le montage excentrique de la gravure et les défauts de circularité de l’arbre de transmission à mesurer jouent un rôle important.
Le montage des capteurs de position rotatifs inductifs ECI/EQI 1300 est compatible avec celui des capteurs rotatifs ExN 1300 fonctionnant par balayage photo-électrique : L’arbre est fixé à l’aide d’une vis centrale. Côté stator, le capteur de position rotatif est serré dans l’alésage d’appui au moyen d’une vis à serrage axial.
HEIDENHAIN complète la gamme existante de codeurs de position inductifs avec la série ECI 4000 / EBI 4000. Ces 2 variantes sont des dispositifs modulaires sans roulement et avec un arbre creux de 90 mm. Ils sont particulièrement adaptés aux applications de moteurs couple et à arbre creux dans les techniques d’entrainements et d’automatismes en général.
