Venture Plus

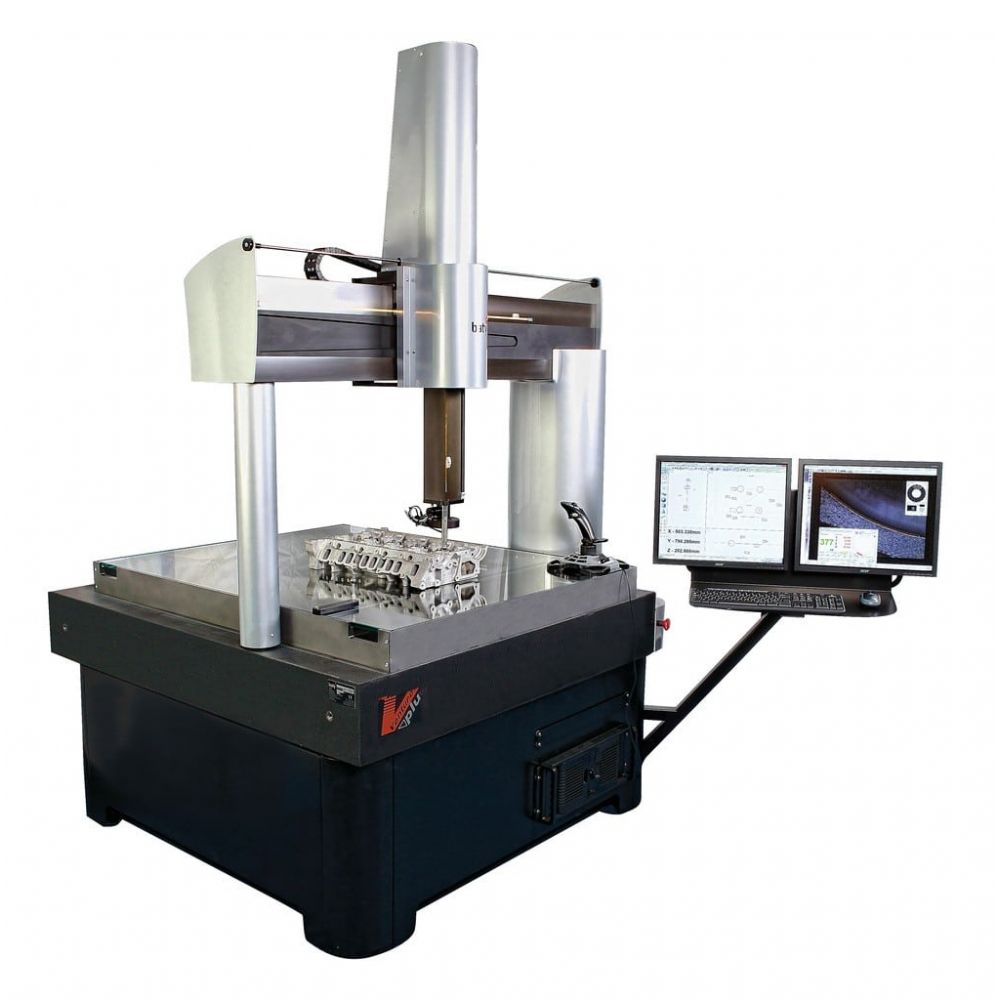

La VENTURE PLUS est une Machine de Mesure Tridimensionnelle qui combine le contrôle par caméra sans contact, et la mesure par palpeur RENSISHAW.

Ses grandes courses de mesure apportent une solution aux sociétés qui produisent des pièces de découpe à plat, pour en relever essentiellement le profil ou des pièces plus volumiques, mais dont la matière ou les surfaces sont inaccessibles à un stylet RENISHAW.

En combinant les deux technologies de mesure la VENTURE PLUS est très polyvalente et répond à toutes les problématiques. Elle est pilotée par notre logiciel FUSION 3D Mk4. C’est sans doute aujourd’hui le plus facile à utiliser parmi tous ceux proposés sur le marché de la métrologie tridimensionnelle. Avec sa caméra et son palpeur, embarqués dans un portique mobile sur coussin d’air, les contrôles sont réalisés en déplaçant en XY et Z l’ensemble. La pièce est simplement posée sur la table fixe de la machine et ne bouge donc pas pendant les mesures caméra. Cette spécificité permet de s‘affranchir de montages de contrôle onéreux, destinés à brider la pièce. BATY est depuis 1932 est constructeur d’instruments de mesure. La gamme VENTURE PLUS en est l’aboutissement ultime. Toute la technologie utilisée est ce qui se fait de mieux en la matière. Ainsi les règles et les palpeurs sont fournis par RENISHAW. Les optiques sont produites par NAVITAR le leader mondial en ce domaine. A chaque problème de mesure une solution BATY. BATY France commercialise la gamme de machines à mesurer 3D vidéo et palpeur BATY. Elle en assure l’installation, la formation, l’étalonnage et le SAV, en France métropolitaine. Si vous souhaitez une étude personnalisée, pour définir quel modèle de notre gamme répond le mieux à vos besoins, notre équipe se déplace sur site pour identifier la solution. Pensez à BATY France et contactez nos équipes pour de plus amples renseignements.

Capacités de Mesure de X 640 Y 600 Z 250  à X 1000 Y 1500 Z 400 mm

• Son Marbre en granit, son plateau en verre et son portique mobile guidé sur coussins d’air, lui confèrent stabilité et robustesse.
• Ses Règles résolution 0.5 µm et ses Tètes de Palpage sont fabriquées par  Renishaw ®, référence mondiale dans ce domaine.
• L’ensemble des déplacements machine est piloté par Joystick.
• La machine VENTURE PLUS est livrée en standard avec son informatique et son meuble support en acier.
• Son logiciel de mesure FUSION 3D Mk4 permet dans un même contrôle de combiner l’utilisation des outils Vidéo et Palpeur.
• Les axes motorisés X.Y.Z, le palpeur, l’objectif zoom et les éclairages, sont contrôlés en automatique.
• Rack multi palpeur pour changement rapide de stylet proposé avec les tètes automatiques

Equipements :

• Logiciel de mesure FUSION 3D Mk4 pour le contrôle par caméra et palpeur.
• PC, clavier, souris, joystick, 2 écrans plat Lcd 19″.
• Système d’exploitation Windows ® 10 Pro 64 bits.
• Manuel d’utilisation FUSION 3D Mk4 sous PDF.
• Meuble acier pour machine.
• Contrôleur format PCIe, monté sur PC.
• Tète Renishaw ® avec Kit stylets (version palpeur).
• Sphère étalon Diamètre 15 mm (version palpeur).
• Installation et vérification sur site.
• 2 jours de formation à 3 auditeurs.
• Assistance téléphonique.
• 12 mois de garantie pièces et main d’œuvre.
• Mise à jour gratuite du logiciel, sans limite de temps
