Les systèmes de mesure linéaire étanches pour des application de métrologie sont protégés contre la poussière, les copeaux et les projections d’eau et sont conçus pour équiper les machines-outils.

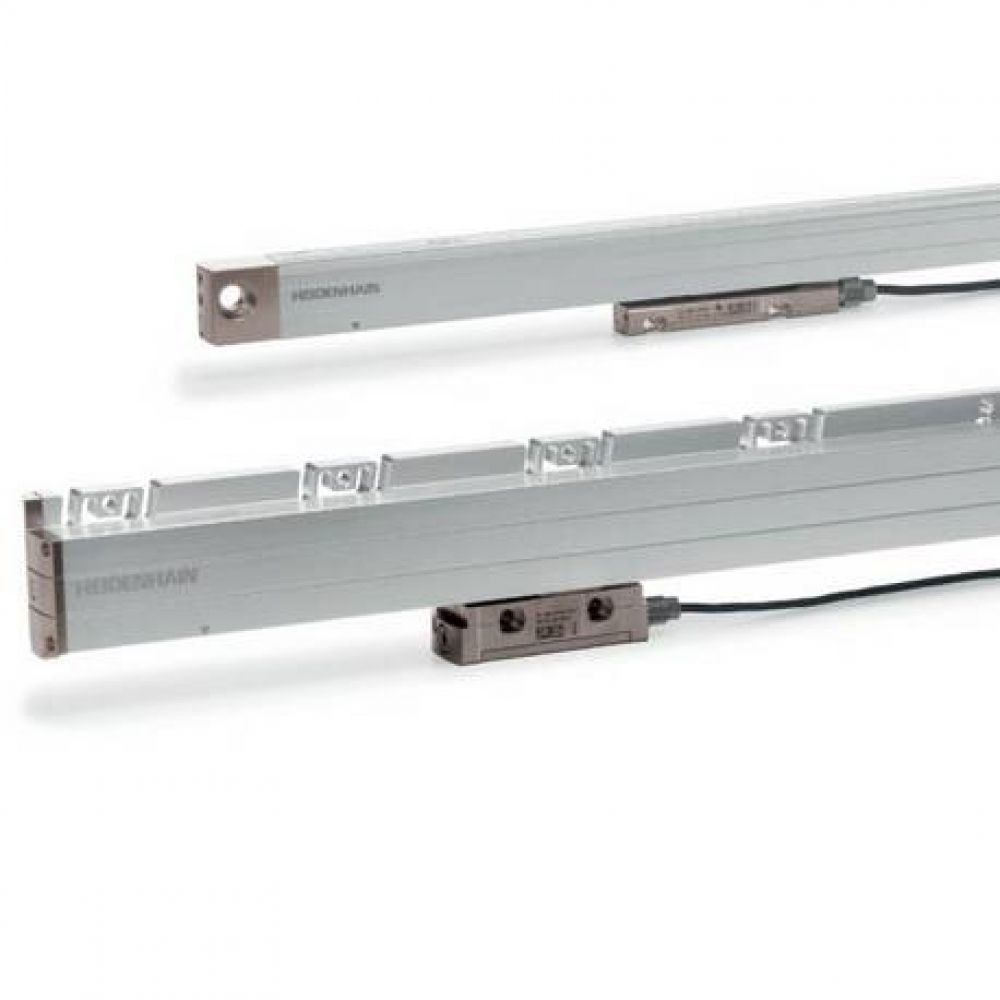

Les systèmes de mesure linéaire protégés sont disponibles dans des :

carters de règle gros profil
– pour des fortes vibrations
– jusqu’à 30 m de longueur

carters de règle petit profil
–pour des emplacements de montage réduits
– jusqu’à 1240 mm de longueur, avec des rails de montage ou également jusqu’à 2040 mm avec des éléments de fixation

Avec les systèmes de mesure linéaire incrémentaux, la position actuelle est définie par rapport à un point d’origine et par comptage des pas de mesure ou en subdivisant et comptant les périodes de signal.

Les systèmes de mesure incrémentaux de HEIDENHAIN sont équipés de marques de référence qui doivent être franchies après mise sous tension de manière à rétablir le point d’origine.

Grâce aux marques de référence à distances codées, ce processus est particulièrement simple.

Les systèmes de mesure linéaire absolus n’ont besoin d’aucun déplacement pour délivrer la valeur de position actuelle.

Le système de mesure effectue la transmission série de la valeur absolue via l’interface EnDat ou par l’intermédiaire d’une autre interface série.
