L'espace dans la zone d'usinage a été maximisé pour éviter toute interférence d'outil et fournir la plus grande flexibilité et réduire substantiellement tout risque de collision entre les outils de coupe et la machine.

Axis Pathways Capacité des trous de broche Les guides linéaires à rouleaux Rexroth garantissent le maintien de la plus grande précision pendant l'usinage à grande vitesse. Ces chemins de guidage de dureté élevée offrent une excellente rigidité et confèrent un mouvement linéaire très rapide.

Capacité des trous de broche La broche haute précision à haute vitesse combine un roulement à billes angulaire avant et un roulement à rouleaux arrière à une rangée pour assurer une précision de fonctionnement et de coupe optimale, même pendant de longues périodes d'usinage.

La broche de 8 "est conçue avec un alésage de broche de 77 mm et accepte des barres jusqu'à 65 mm de diamètre.

La broche de 10 "est conçue avec un alésage de broche de 88 mm et accepte des barres jusqu'à 77 mm de diamètre.

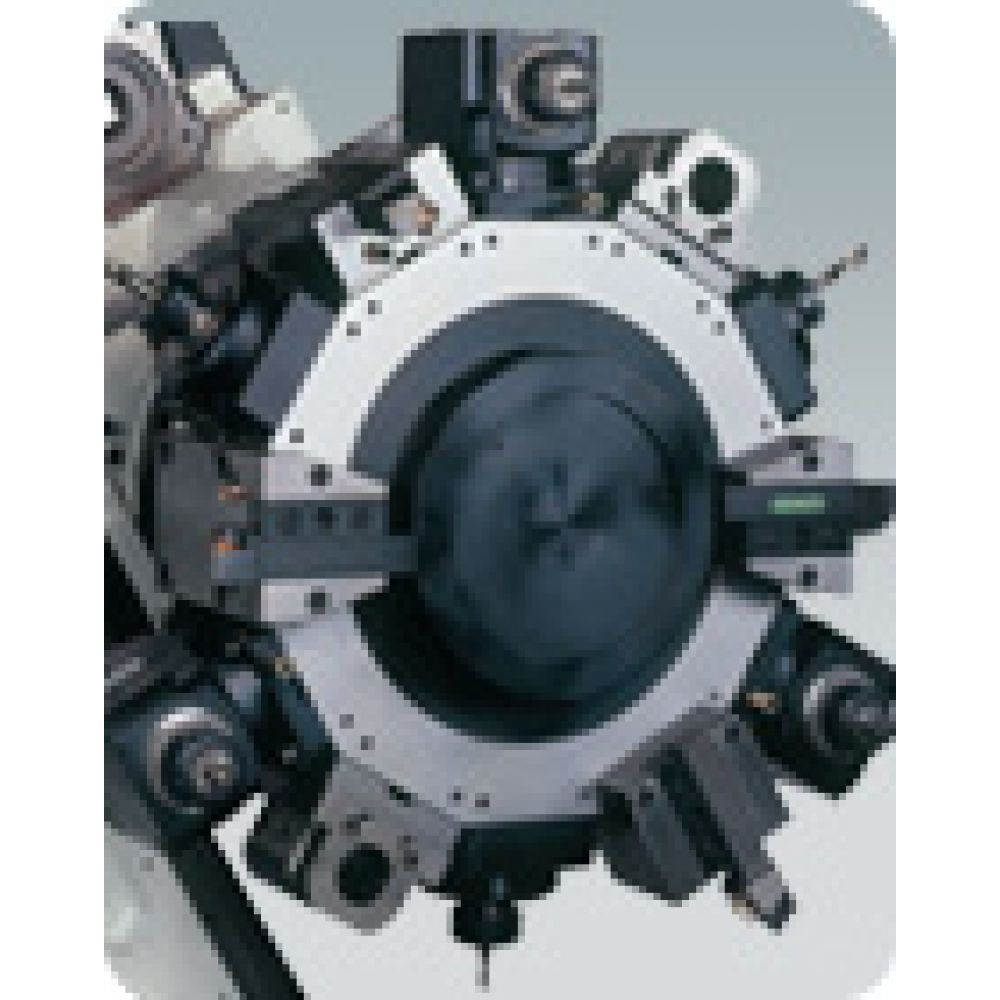

Tourelle de puissance à haute rigidité La nouvelle tourelle de puissance BMT à haute rigidité et le porte-outil sont fixés à l'aide de quatre boulons et d'une clé de positionnement pour une coupe stable. Cette unité utilise un embrayage à dents courbées surdimensionnées pour améliorer la rigidité et la précision des outils de coupe pendant l'usinage.

Broche intégrée de haute précision

Des broches principales et secondaires intégrées sont disponibles.

Les broches intégrées ne provoquent pas les vibrations transmises par les transmissions par courroie.

Les broches intégrées offrent une inertie plus faible et une accélération / décélération plus rapide.

Un refroidisseur d'huile est standard sur les broches intégrées pour réduire la déformation thermique.
