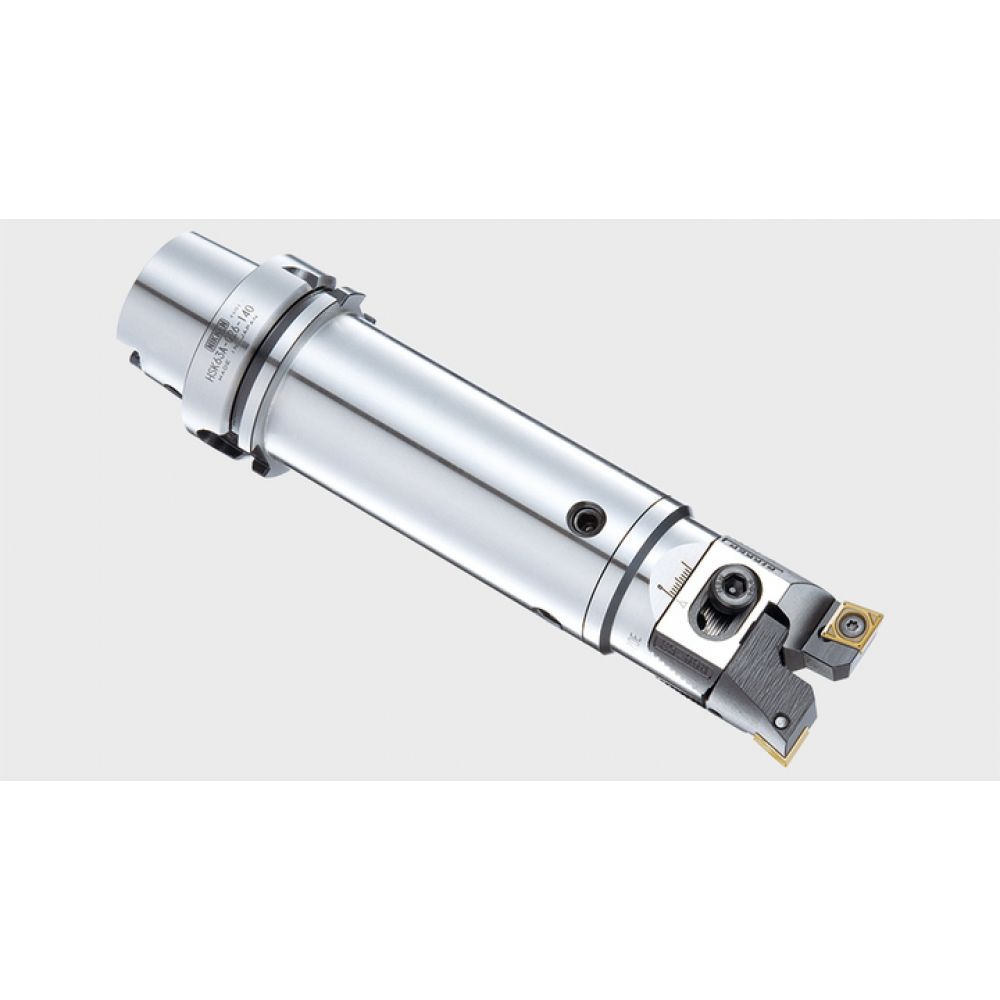

Système d'alésage RAC
La solution d'alésage modulaire avancé RAC de NIKKEN est notre solution d'ébauche et de semi-finition à deux Têtes qui adopte des cartouches ou plaquettes interchangeables pour s'adapter à une large gamme de diamètres et d'exigences.
La conception du système d'alésage RAC comprend nos cartouches jumelées uniques de type « SCRAM », disponibles par paires, pour fournir une variété de formes et de géométries de plaquettes répondant à toute application, tout matériau ou toute exigence de procédé.
Les plaquettes elles-mêmes comportent une glissière innovante en forme de « V » et un plan de référence arrière qui, une fois accouplé avec le corps principal, signifie que chaque plaquette devient autoportante. Grâce à cette innovation, toutes les forces d'alésage importantes sont réparties de manière égale entre les épaulements arrière des plaquettes - le secret de la puissance!
Récement revu entièrement, pour optimiser la fabrication tout en améliorant davantage les capacités et les performances, le RAC est adapté à deux types de procédés :
- Double Tête, ce qui permet aux deux plaquettes d’effectuer un alésage de manière égale.
- Alésage étagée, une lame précède l'autre de 0,3 mm pour décaler la coupe et permettre une augmentation de la profondeur radiale appliquée (option - nous consulter).
Nos têtes d’alésage RAC modulaires sont disponibles en 6 tailles :
- RAC25 - du diamètre 25,0 mm à 32,0 mm.
- RAC32 - du diamètre 32,0 mm à 45,0 mm.
- RAC43 - du diamètre 43,0 mm à 55,0 mm.
- RAC53 - du diamètre 53,0 mm à 70,0 mm.
- RAC70 - du diamètre 70,0 mm à 100,0 mm.
- RAC100 - du diamètre 100,0 mm à 130,0 mm.
