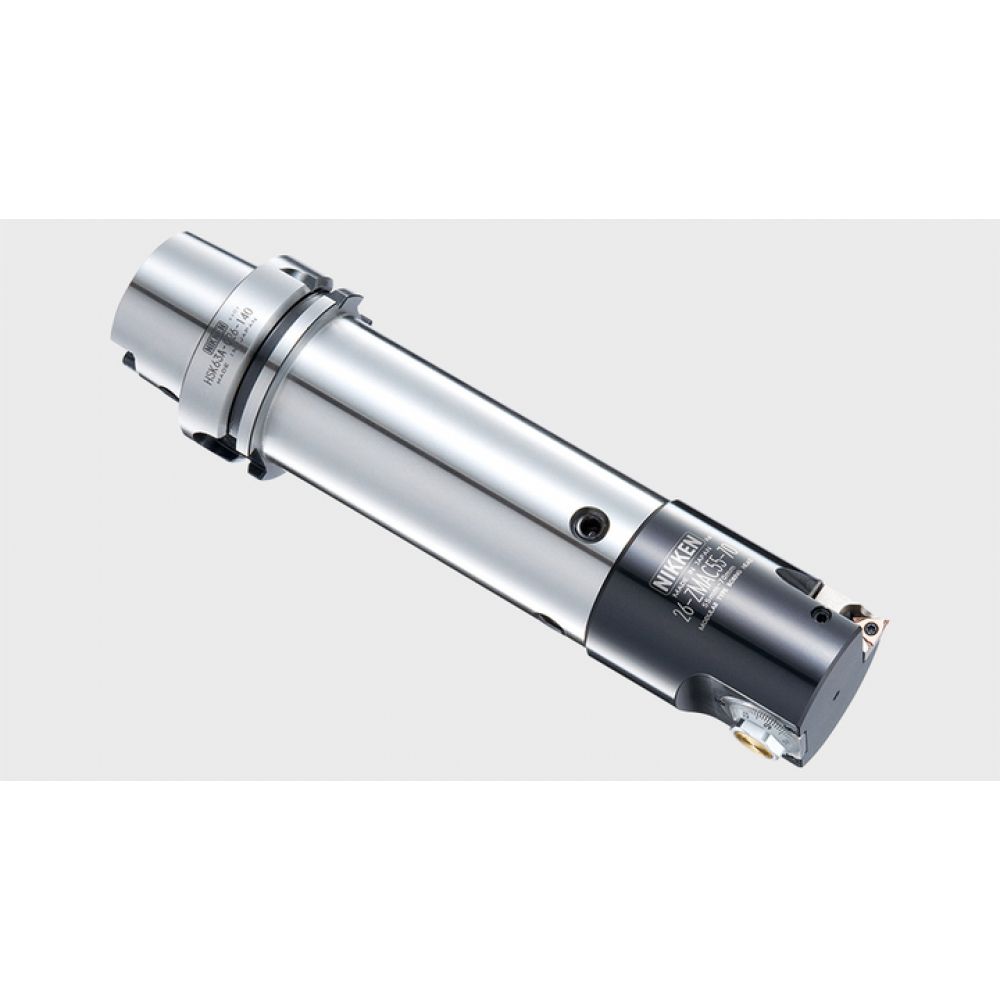

La gamme d'alésage modulaire ZMAC ADVANCED de NIKKEN offre des performances hautes et précises pour tout processus de finition et semi-finition.

Disponible avec plaquettes exclusives NIKKEN. Nous avons deux solutions distinctes pour répondre à toutes les exigences :

  • NIKKEN MP/MS - Géométrie de plaquette en triangulaires pour la finition.
  • NIKKEN CC - Géométrie de plaquette en rhomboïdales pour la semi-finition.

Si vous souhaitez choisir une plaquette générique, vous pouvez également choisir notre option NIKKEN ZMAC ISO ADVANCED à cartouches pour s'adapter à des choix de plaquette plus standard, selon vos besoins.

La solution ZMAC est notre principale solution pour l'alésage précis- Notre cartouche d'alésage, contrairement aux solutions concurrentes, comporte un support en contact parfait, conçu pour soutenir entièrement la plaquette sur toute la plage de sa course.

La vis de blocage se situe précisément à 90 degrés de la vis de réglage afin d’éliminer toute possibilité de déflexion et de prérégler la variation des mesures.

Le ZMAC a une cadran micronique gradué avec précision qui comporte un filetage rectifié à pas fins qui est spécialement traité à HV800. Celui-ci est accouplé à un filetage de cartouche rectifié avec précision qui est également trempé et traité HRC50-55.

La solution est livrée en standard avec une alimentation en liquide de refroidissement par le centre qui amène le liquide de refroidissement à travers le mandrin, les éventuelles entretoises et la tête ZMAC directement au-dessus de la plaquette de coupe pour un refroidissement optimal même dans un alésage étroit.

Pour réduire le poids de l’ensemble et opérer à une vitesse plus rapide, nous fournissons notre Tête ZMAC Alpha. Elle est construite en alliage léger et dispose d'un système d'équilibrage interne pour contrer les vibrations.

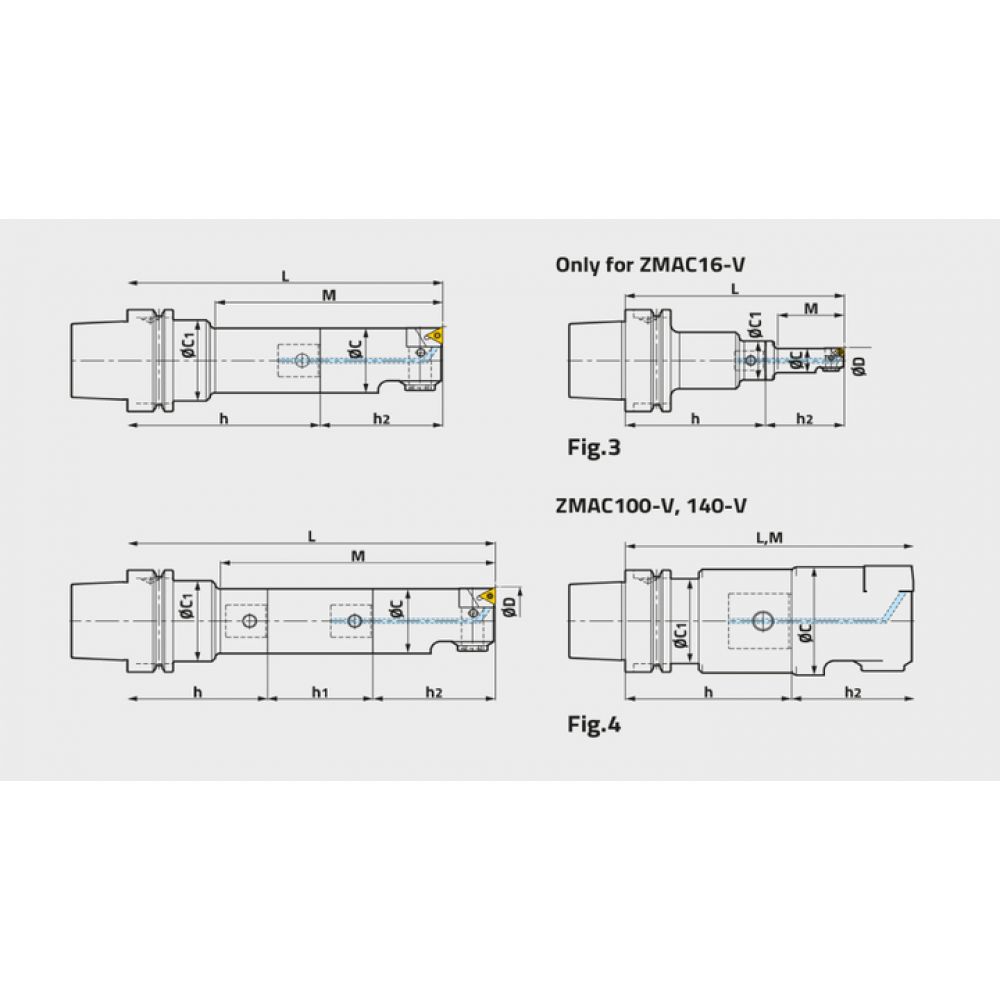

Nos têtes d'alésage modulaires standard ZMAC et ZMAC Alpha (à partir de ZMAC25) sont disponibles en 10 tailles :

  • ZMAC16 - du diamètre 15,9 mm à 20,2 mm.
  • ZMAC20 - du diamètre 19,8 mm à 25,2 mm.
  • ZMAC25 - du diamètre 24,8 mm à 32,2 mm.
  • ZMAC32 - du diamètre 31,8 mm à 42,2 mm.
  • ZMAC42 - du diamètre 41,8 mm à 55,2 mm.
  • ZMAC55 - du diamètre 54,8 mm à 70,2 mm.
  • ZMAC70 - du diamètre 69,8 mm à 85,2 mm.
  • ZMAC85 - du diamètre 84,8 mm à 100,2 mm.
  • ZMAC100 - du diamètre 99,5 mm à 140,5 mm.
  • ZMAC140 - du diamètre 139,5 mm à 180,5 mm.


  • Haute pression avec réglage micrométrique

  • Alliage léger disponible pour plus grandes vitesses

  • Support à double contact unique
