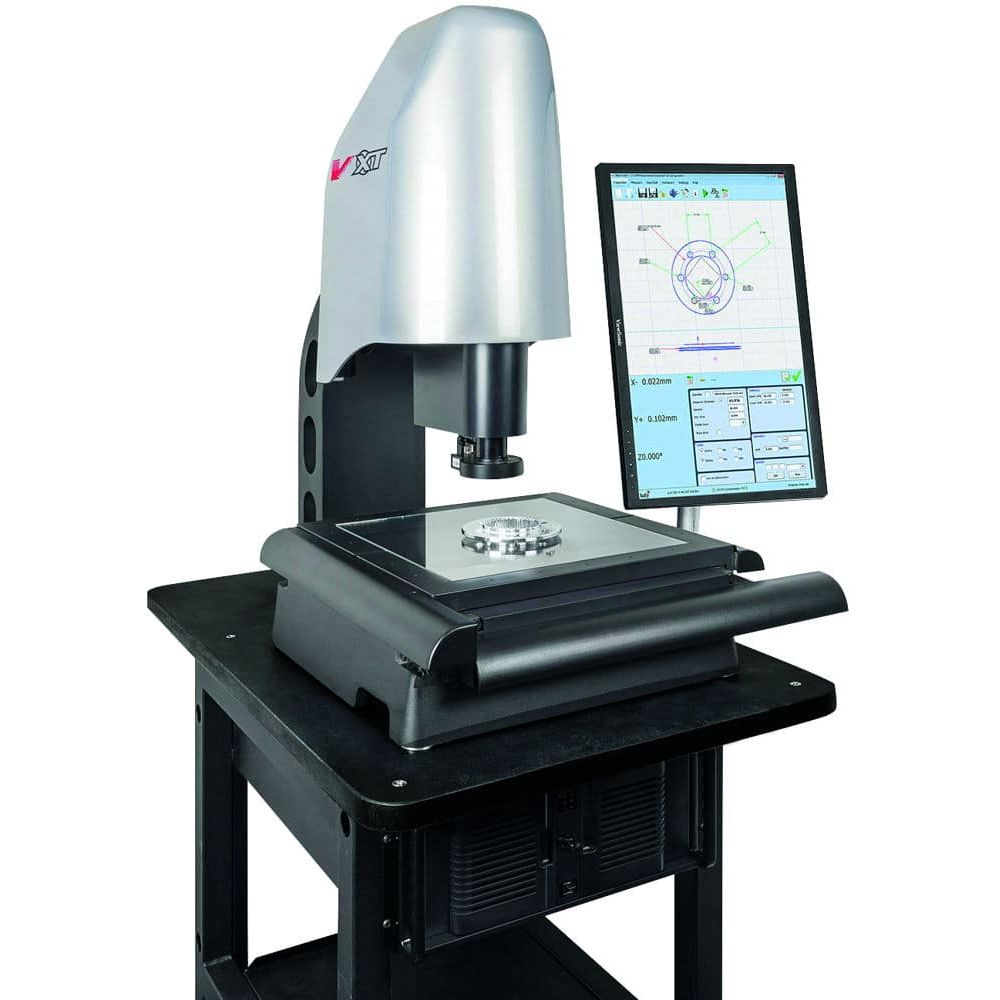

Venture XT

La machine 3D Vidéo VENTURE XT de BATY est conçue pour mesurer sans contact et en automatique les pièces qui autrefois étaient contrôlées au Projecteur de profil manuellement. Cette technologie utilisant l’analyse d’images numériques a divisé de manière exponentielle les temps de contrôle.

Baty, est à l’origine fabricant de projecteurs de profils, depuis 1932. C’est avec le développement de l’informatique et des caméras numériques dans les années 90, qu’il a développé cette nouvelle gamme. Le modèle VENTURE XT est proposé en versions manuelle ou CN et décliné en différentes capacités XY et Z. Il est fourni avec toute son informatique et le logiciel de mesure FUSION 3D Mk4. Ce logiciel est commun à l’ensemble de nos machines à mesurer. Il fait la force et la différence de notre Vidéo 3D. En effet, l’essentiel des produits proposés par les constructeurs historiques japonais et américains, fonctionnent avec des logiciels expert, accessible seulement aux professionnels de la métrologie. La stratégie de BATY, a été dés son origine, de proposer une machine avec une interface simple et donc utilisable par tous. Compacte, la VENTURE XT s’installe sur un simple bureau, ou peut être fournie avec un meuble support, intégrant le PC machine. Elle permet non seulement de mesurer sans contact mais peut aussi être équipée d’un palpeur RENISHAW, ce qui en fait alors une machine de mesure tridimensionnelle, combinant dans un même programme l’utilisation des capteurs de mesure, caméra et stylet. De plus en plus de contrôles sont exigés par les clients, sur des pièces jusque-là vérifiées au micromètre ou au projecteur. Pour répondre aux besoins de mesure qui sans cesse augmentent, le seul moyen est d’automatiser le contrôle. La gamme BATY France répond à cette problématique. Nous nous déplaçons dans tout dans l’hexagone pour rencontrer nos clients et leur présenter le moyen le plus adapté à leur demande.

Capacités de Mesure de X 250 Y 110 Z 150 à X 300 Y 300 Z 200 mm

• Sa structure en fonte et sa colonne en col de cygne lui confèrent stabilité, et robustesse.

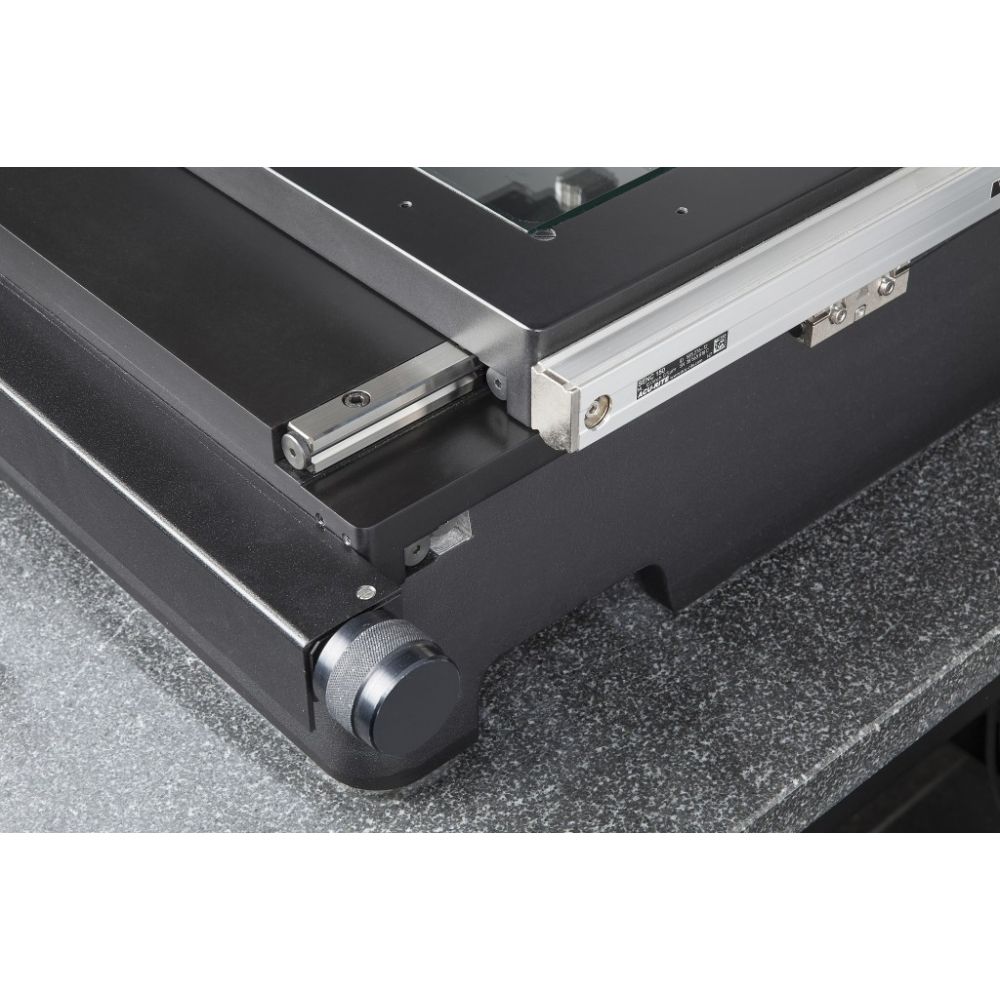

• Ses guidages X, Y et Z sont équipés de rails à galets croisés de précision SKF.
• Ses règles de mesure de marque ACURITE ont une résolution de 0.5µm.
• Son système Optique  est constitué d’une Caméra couleur Haute Résolution et d’un Zoom Motorisé Télé-centrique.

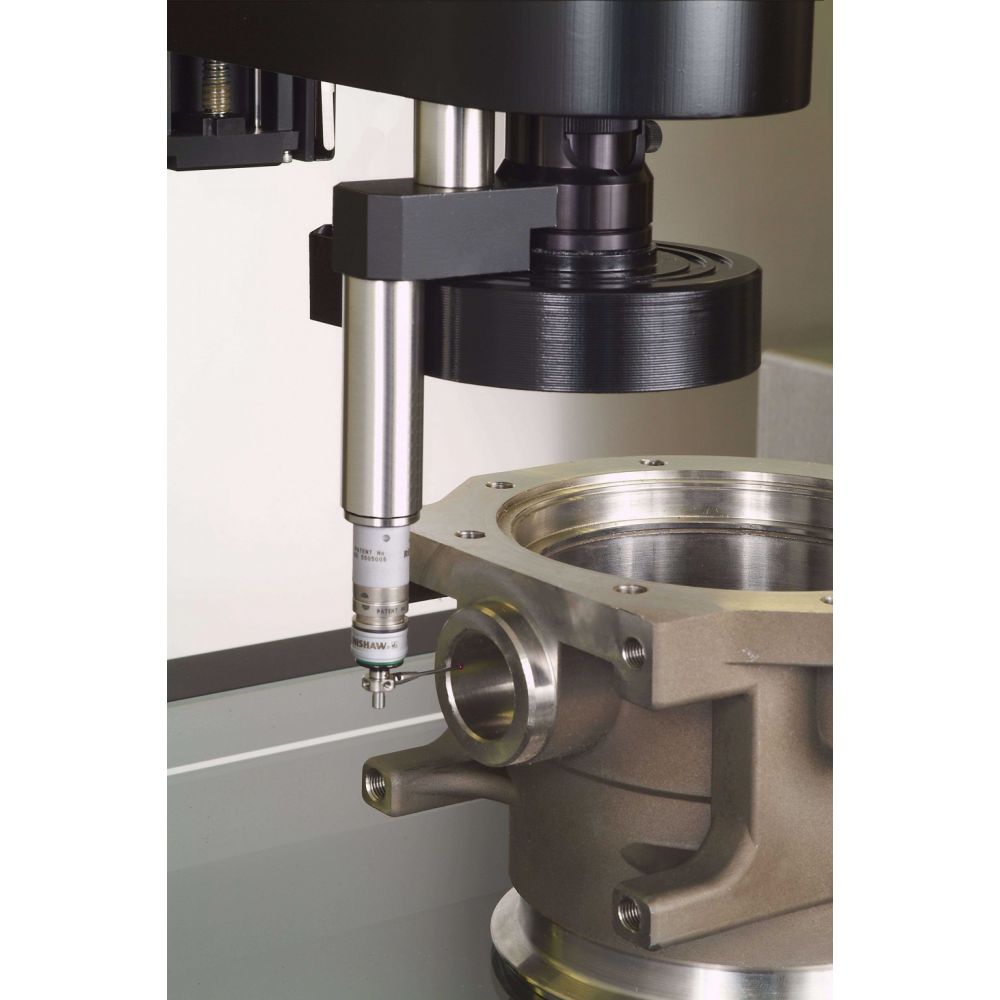

• La tête de mesure et ses Modules sont fournis par Renishaw.
• L’ensemble des déplacements machine est piloté par Joystick.
• Son logiciel de mesure FUSION 3D Mk4 permet dans un même contrôle de combiner l’utilisation des outils Vidéo et Palpeur.
• Les axes motorisés X.Y.Z, le palpeur, l’objectif zoom et les éclairages, sont contrôlés en automatique.
• Rack multi palpeur pour changement rapide de stylet proposé avec les tètes automatiques en option

Equipements :

• Logiciel de mesure FUSION 3D Mk4 pour le contrôle vidéo et palpeur.
• PC, clavier, souris, joystick (CN), 2 écrans plat Lcd 19″.
• Système d’exploitation Windows ® 10 Pro 64 bits.
• Manuel d’utilisation FUSION 3D Mk4 sous PDF.
• Contrôleur format PCIe, monté sur PC.
• Tète Renishaw ® avec Kit stylets (version palpeur).
• Sphère étalon Diamètre 15 mm (version palpeur).
• Installation et vérification sur site.
• 2 jours de formation à 3 auditeurs.
• Assistance téléphonique.
• 12 mois de garantie pièces et main d’œuvre.
• Mise à jour gratuite du logiciel, sans limite de temps
