Projecteur de Profils R600

Le projecteur de profils R600 est livré entièrement équipé.
Dés le 1er jour vous pouvez mesurer vos pièces.

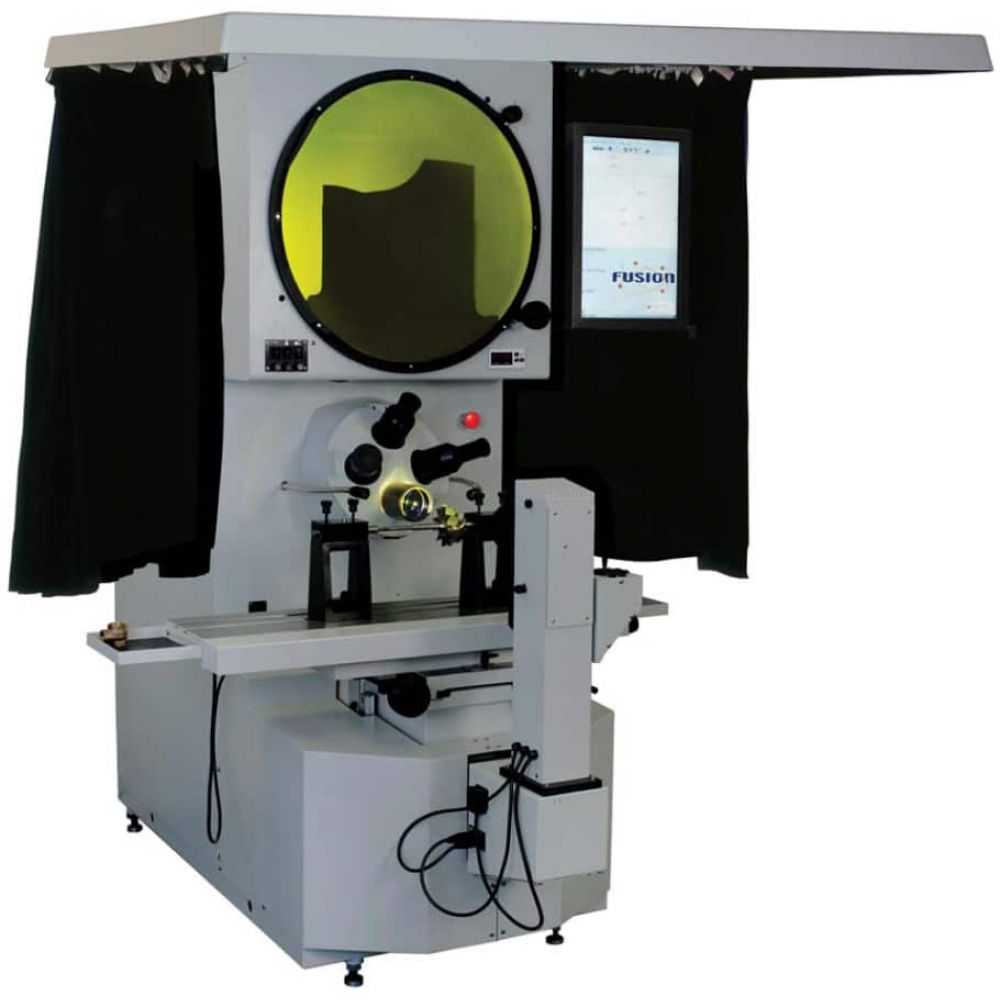

Le projecteur de profils BATY R600 est conçu pour le contrôle de pièces lourdes, de grande dimension. Il permet de vérifier entre autres des arbres ou des outils de coupe au large diamètre. Sa table en acier possède une course en X de 450 mm soit la plus grande de sa catégorie.  C’est un modèle à projection horizontale d’un diamètre d’écran de 600 mm, adapté à la comparaison par calque.

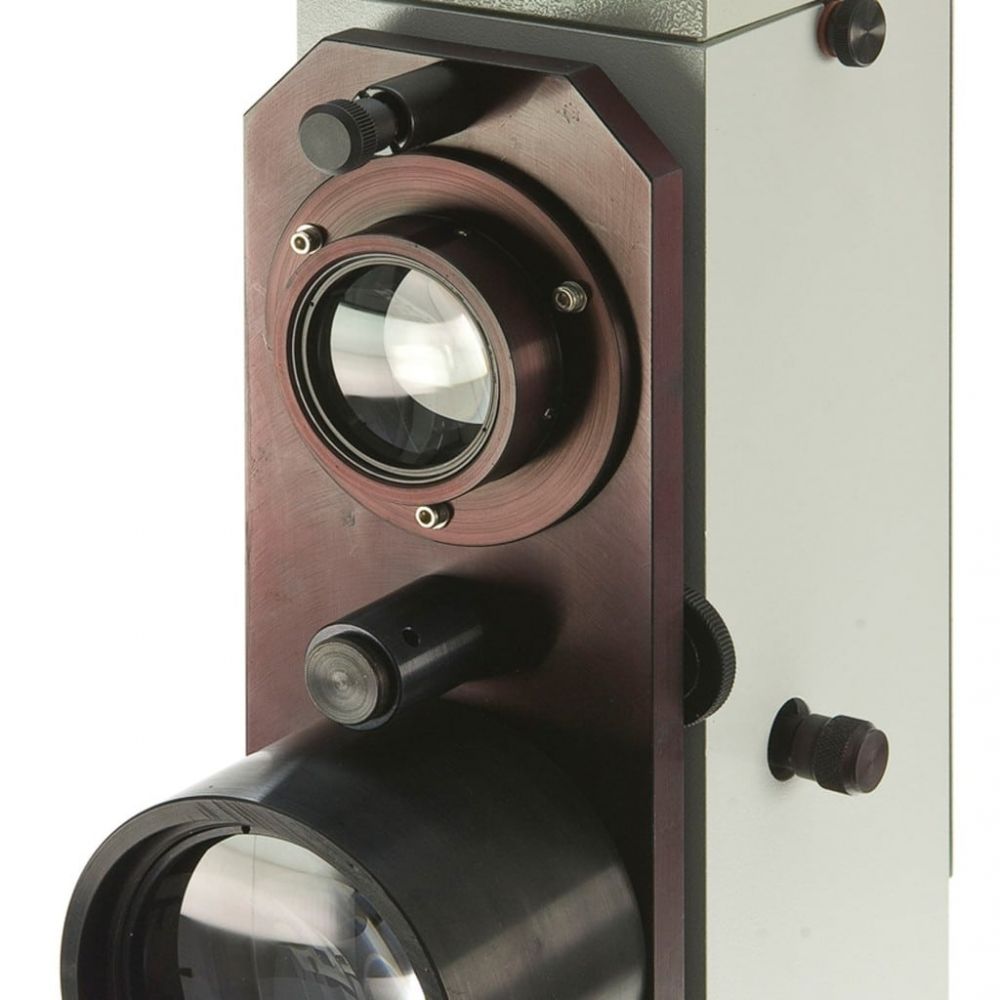

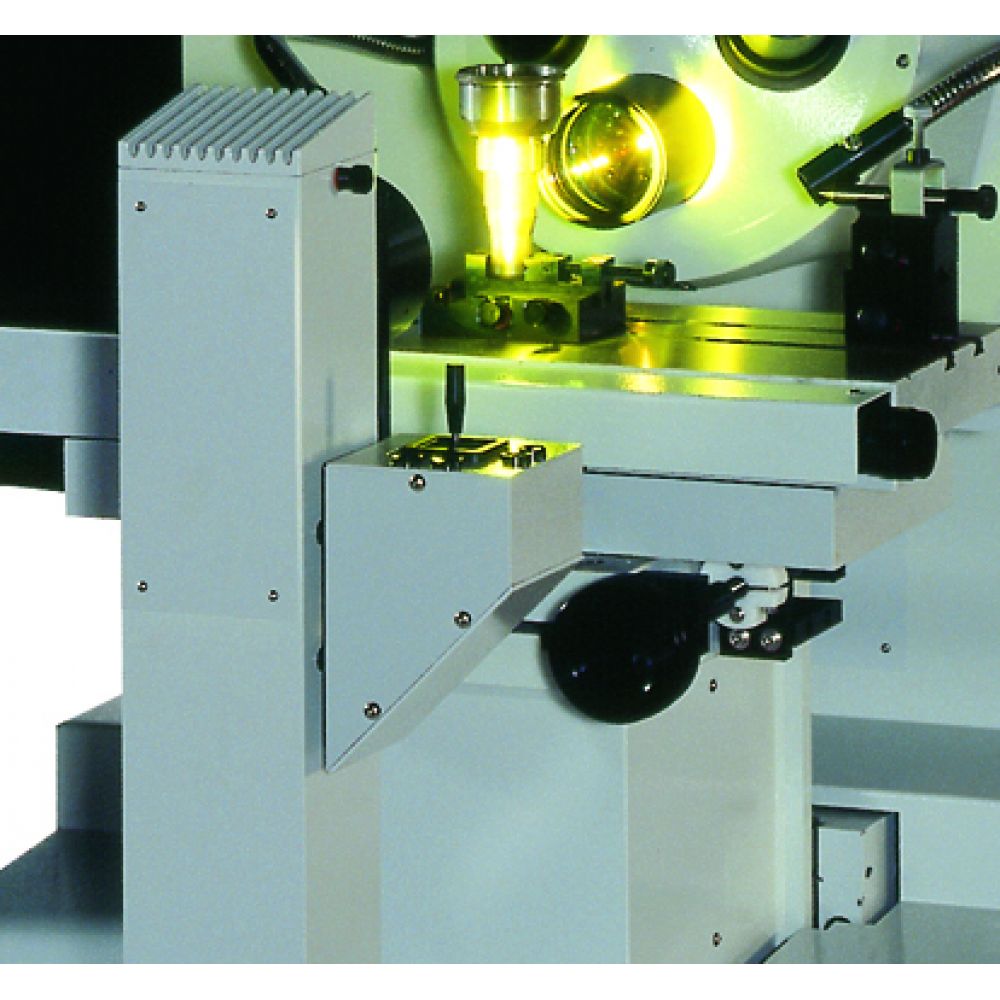

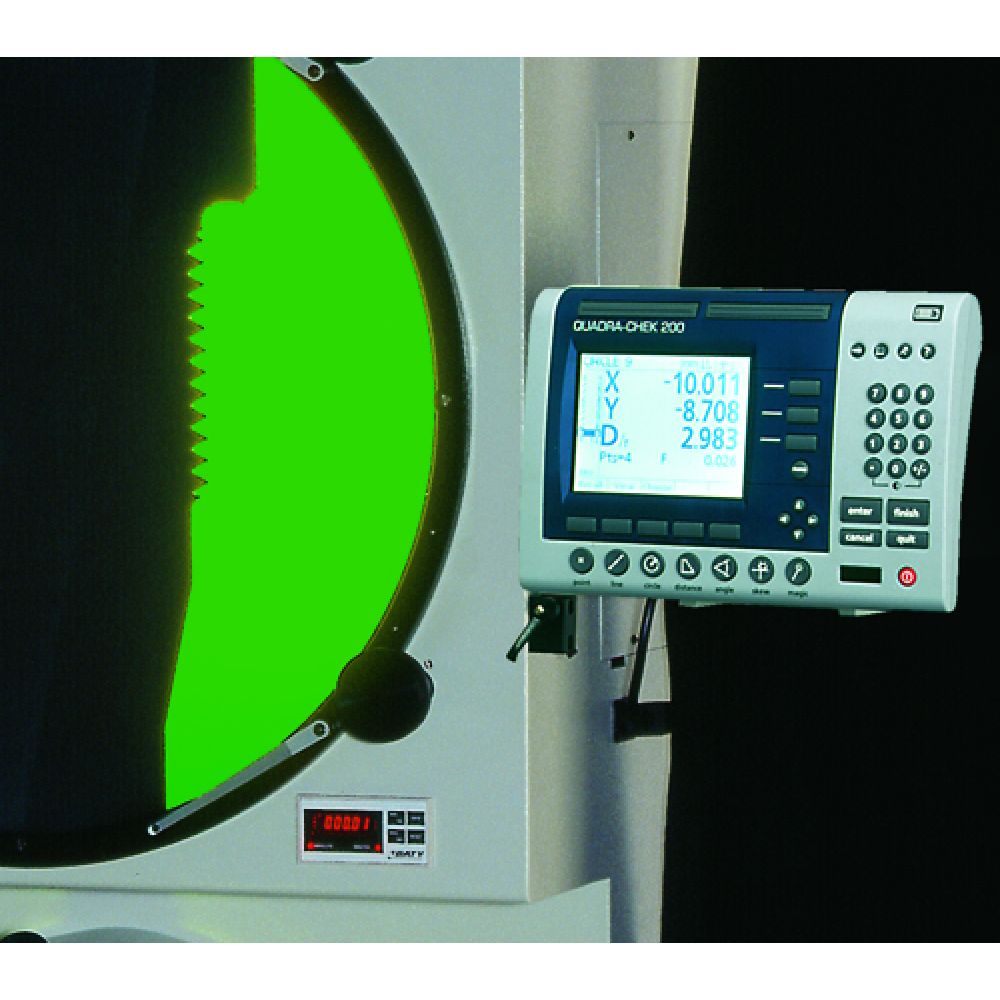

Sa tourelle quatre objectifs, autorise à changer de grossissement pendant une mesure, sans risque de casser l’objectif qui reste en permanence monté. Sa table est adaptée pour le contrôle entre pointes de pièces de révolution très longues. Ses deux rainures en queue d’aronde, facilitent le dégauchissage simple et rapide des pièces, en servant à les aligner par rapport à l’axe optique. Elle accepte de lourdes charges, jusqu’à 50 Kg.   L’important passage entre la pièce et l’objectif permet de mesurer des diamètres de pièce de 343 mm. Le R600 est massif, il pèse 550 Kg. Il peut aisément se déplacer dans l’atelier grâce à ses roues situées sous son bâti. Il n’a besoin que d’une prise 220 V, pour être opérationnel. Avec ses règles digitales de marque ACURITE 0.5 µm, il peut au choix, être relié à une visu 2 axes, un coffret géométrique 2D ou à un PC avec logiciel de mesures FUSION Mk4. BATY présent dans le monde, exporte ses productions en France depuis 70 ans. Le R600 équipe par exemple les usines de grands motoristes aéronautiques français et anglais, qui mesurent encore aujourd’hui le profil complexe de leurs arbres moteurs, avec nos projecteurs. La stratégie de BATY France a toujours été de démocratiser par le prix et la simplicité, La mesure 2D et 3D. Nous nous déplaçons chez nos clients pour réaliser une démonstration de nos machines. Visitez notre site et n’hésitez pas à contacter BATY France.

• Ecran : Diamètre 600 mm
• Table : 900 x 200 mm (surface) / Plateau orientable sur ± 15°
• Courses XY : 450 x 200 mm
• Motorisations : Axe Y motorisé de série. Axe X en option.
• Guidages : Rails à Galets Croisés
• Résolution : 0.5 µm
• Tourelle : 4 Objectifs
• Objectifs : 5x 10x 20x 25x 50x 100x
• Afficheurs
• Episcopie : Fibres optiques
• Dimensions : H 1920 – L 728 – P 1500 mm
• Poids : 550 Kg
