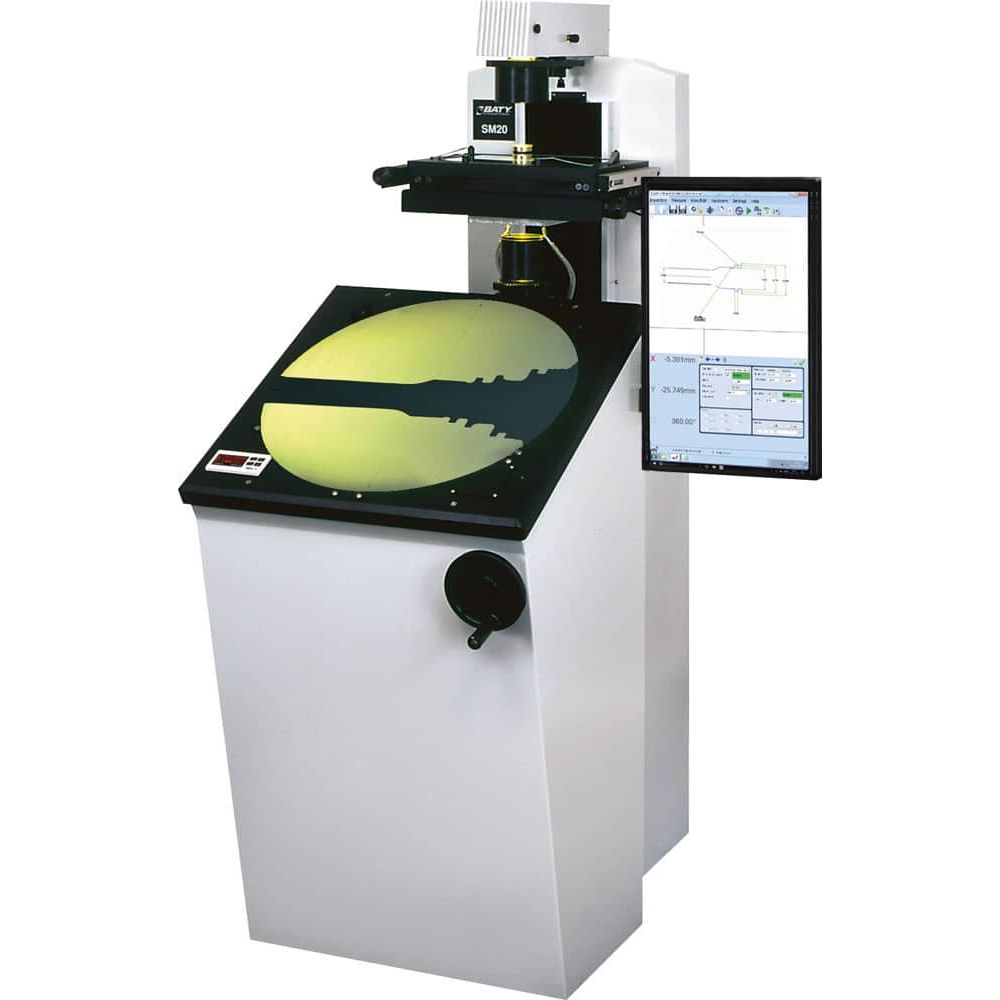

Projecteur de Profils SM20

Le projecteur de profils SM20 est livré entièrement équipé.
Dés le 1er jour vous pouvez mesurer vos pièces.

C’est en 1932 que BATY Angleterre a démarré la production de sa gamme de projecteurs de profils. Ses appareils sont ce qui se fait de mieux en la matière. Leurs optiques très lumineuses sont parfaites pour restituer une image fidèle de la pièce contrôlée.

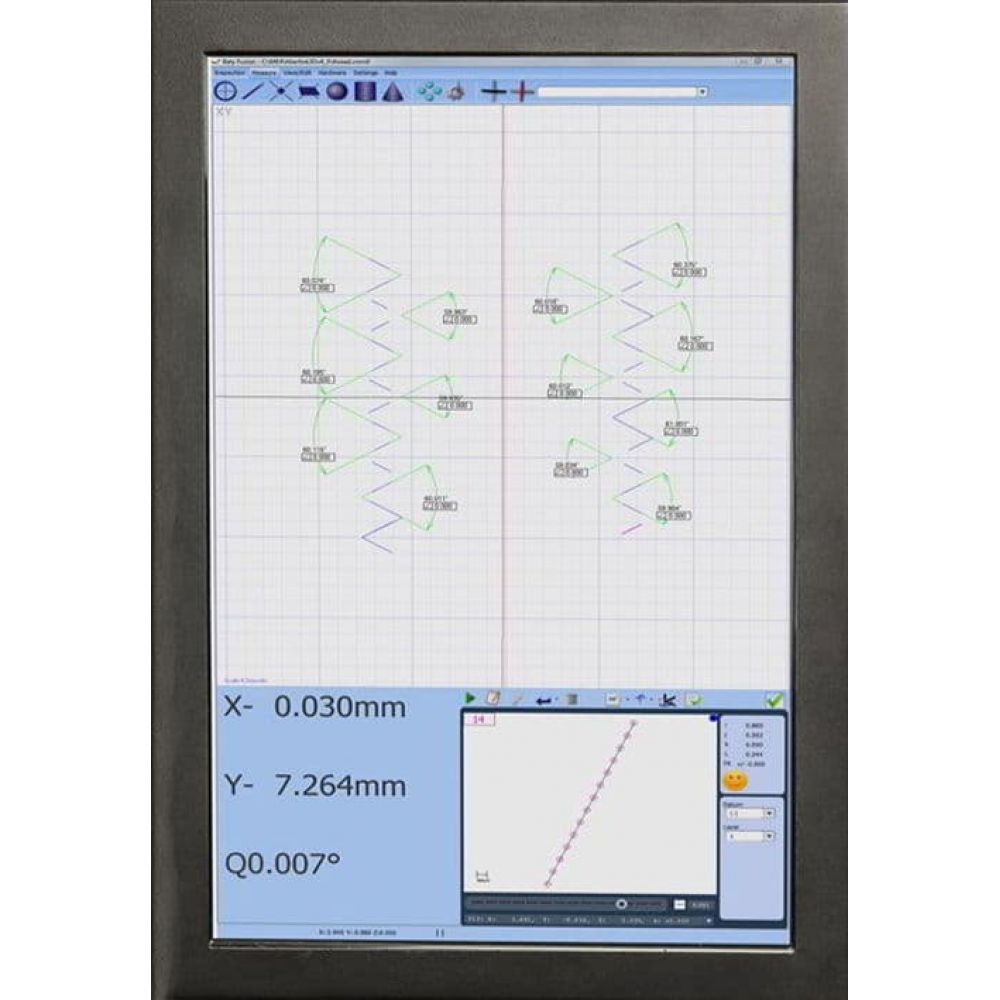

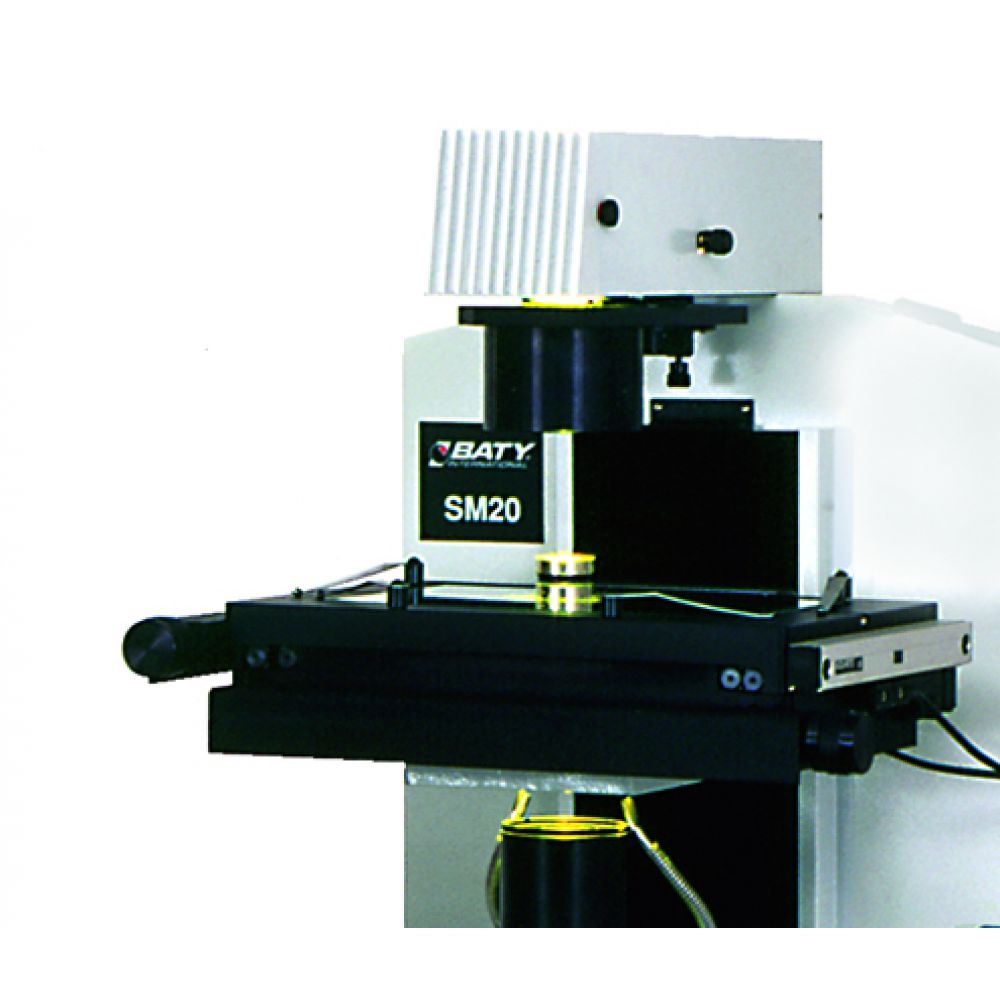

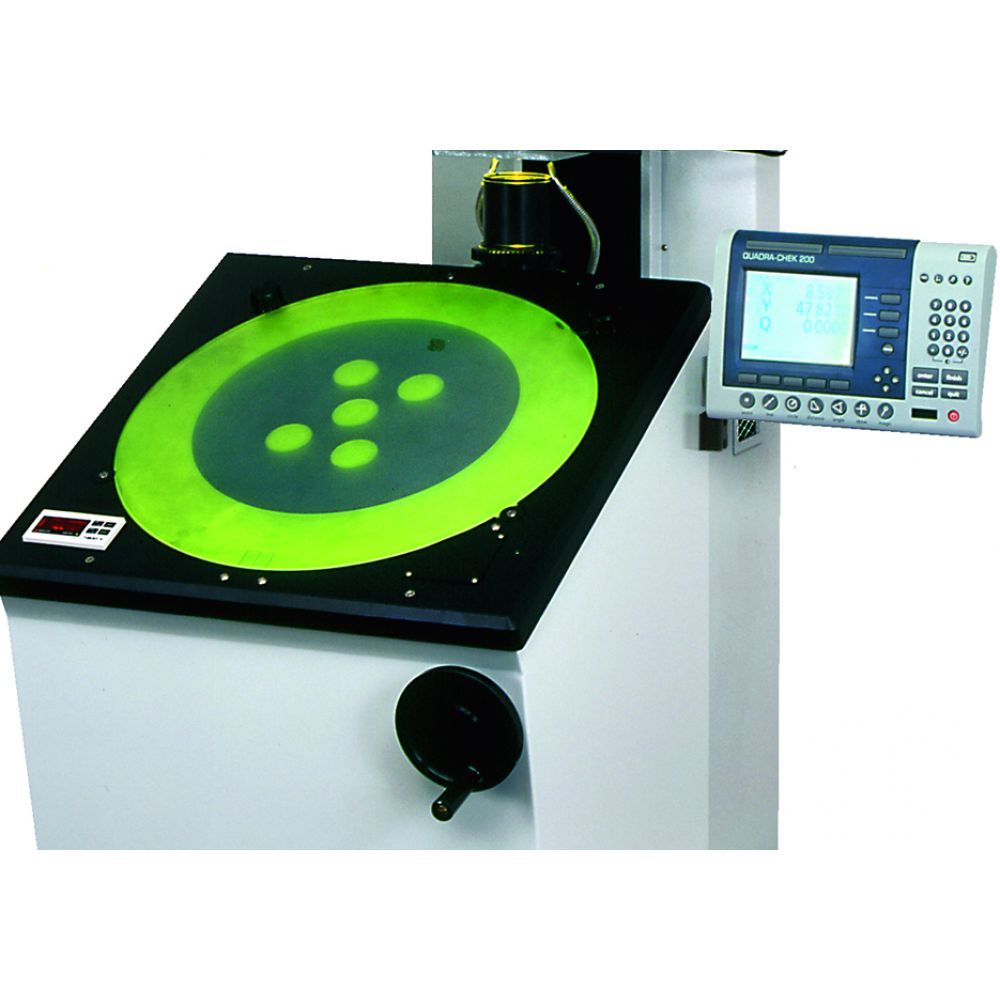

L’opérateur qui travail par exemple avec un calque papier pourra profiter d’un large écran de 500 mm pour comparer ses profils pièce. Le SM20 a un écran pupitre adapté à l’ergonomie des opérateurs. La tourelle porte objectifs est située sous la table à mouvements croisés. L’optique située sous la pièce permet de visualiser et mesurer la face à plat sur la glace, ce qui élimine les problèmes de perpendicularité et donc d’ombres, rencontrés sur les projecteurs avec objectifs sur le dessus. Le projecteur de profils SM20 n’a pas besoin de meuble puisqu’il repose directement au sol. Avec sa table à mouvements croisés XY et ses règles digitales ACURITE à 0.5 µm, il peut être équipé d’une visu deux axes, d’un calculateur 2D ou du logiciel 2D MARK4 fourni avec son ordinateur. La tourelle trois positions peut recevoir des objectifs de grossissement X10. X20. X25.X50 et X100. Depuis près de 90 ans, la marque BATY construit son image de qualité. Grace à cet acquis BATY France est l’un des fournisseurs les plus renommés. Le SM20 est l’un de nos meilleurs produits. Fiable et construit pour traverser le temps, il restera un must de la métrologie. BATY a toujours voulu mettre en avant le haut de gamme et c’est pour cette raison qu’il est resté aux Royaumes unis. D’autres ont renoncé et ont aujourd’hui disparu, tués par le low-cost. Pour continuer à vendre nous avons adapté notre outil industriel. BATY est aujourd’hui présent partout dans le monde et paradoxalement particulièrement en chine, où Europe rime encore avec qualité.

  • Ecran: Diamètre 500 mm
  • Courses XY: 250 x 125 mm
  • Guidages: Rails à Galets Croisés
  • Résolution: 0.5 µm
  • Tourelle: 3 Objectifs
  • Objectifs: 5x 10x 20x 25x 50x 100x
  • Afficheurs
  • Episcopie: Fibres optiques
  • Dimensions: H 1615 – L 574 – P 985 mm
  • Poids: 150 Kg
