Projecteur de Profils R400

Le projecteur de profils R400 est livré entièrement équipé.
Dés le 1er jour vous pouvez mesurer vos pièces.

Le projecteur de profils à éclairage horizontal, R400 avec sa table en acier forte capacité, et ses courses de mesure X 300 et Y 200 mm, répond à 90 % des besoins en métrologie sans contact d’une entreprise. Pièce de tournage ou usinée par fraisage, le R400 sera la solution.

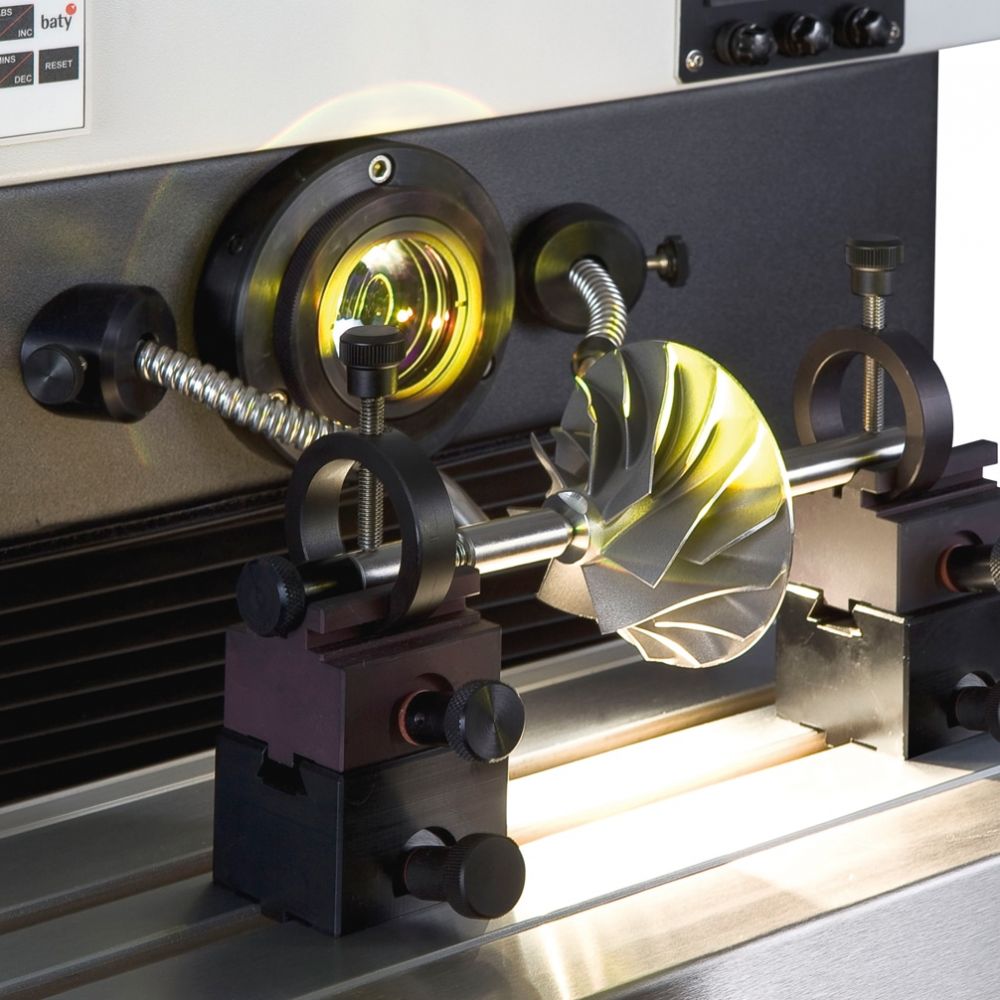

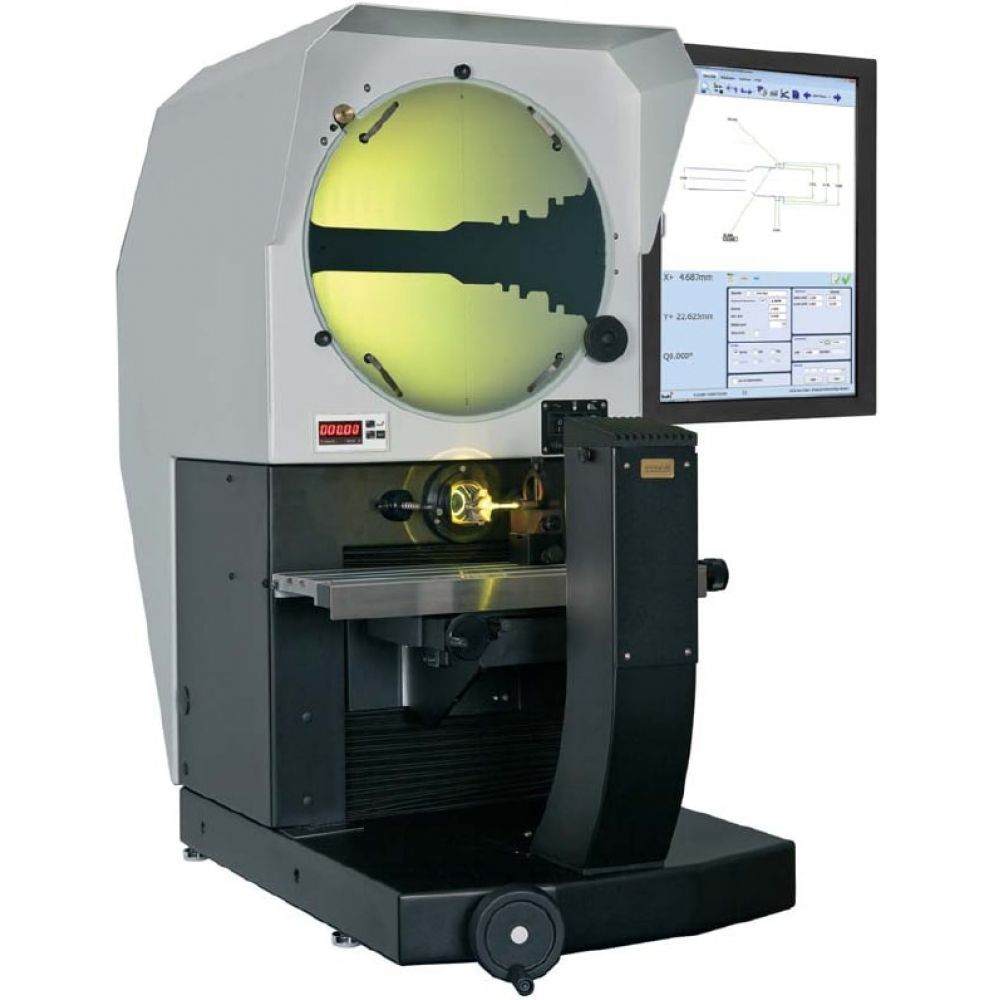

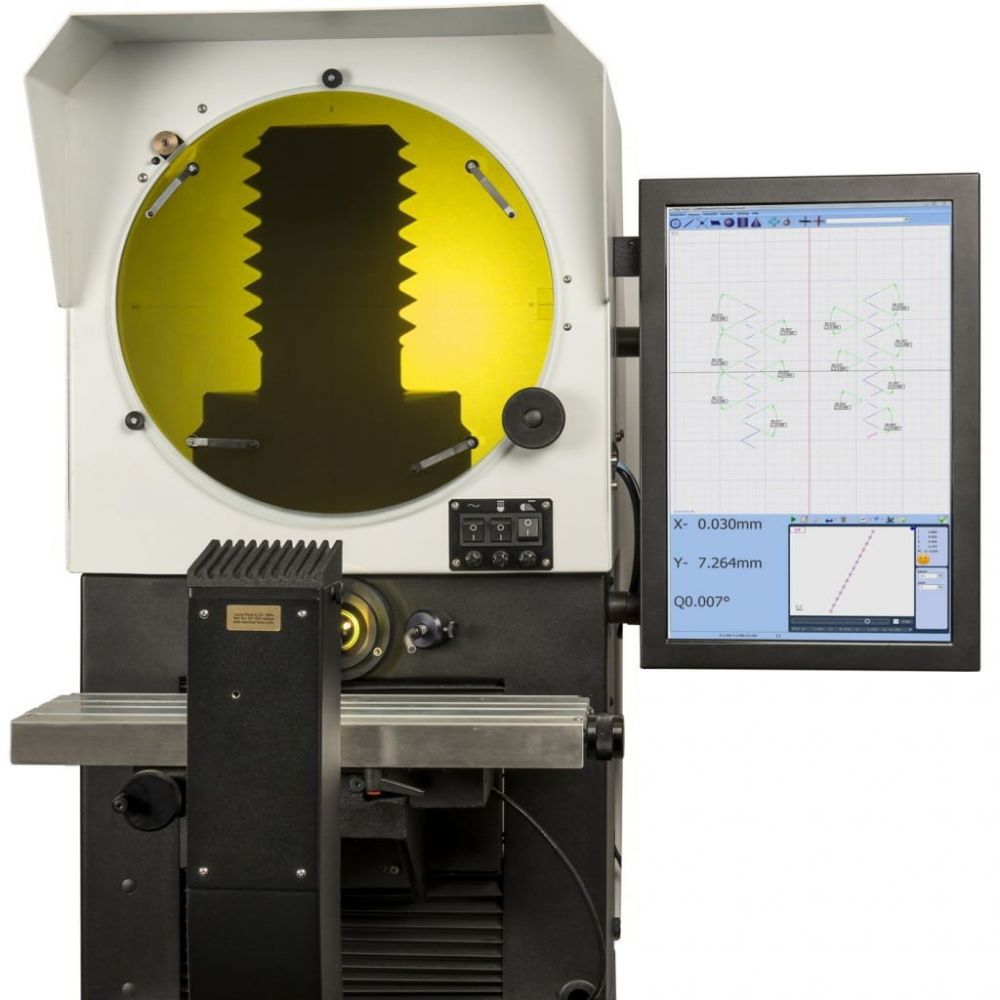

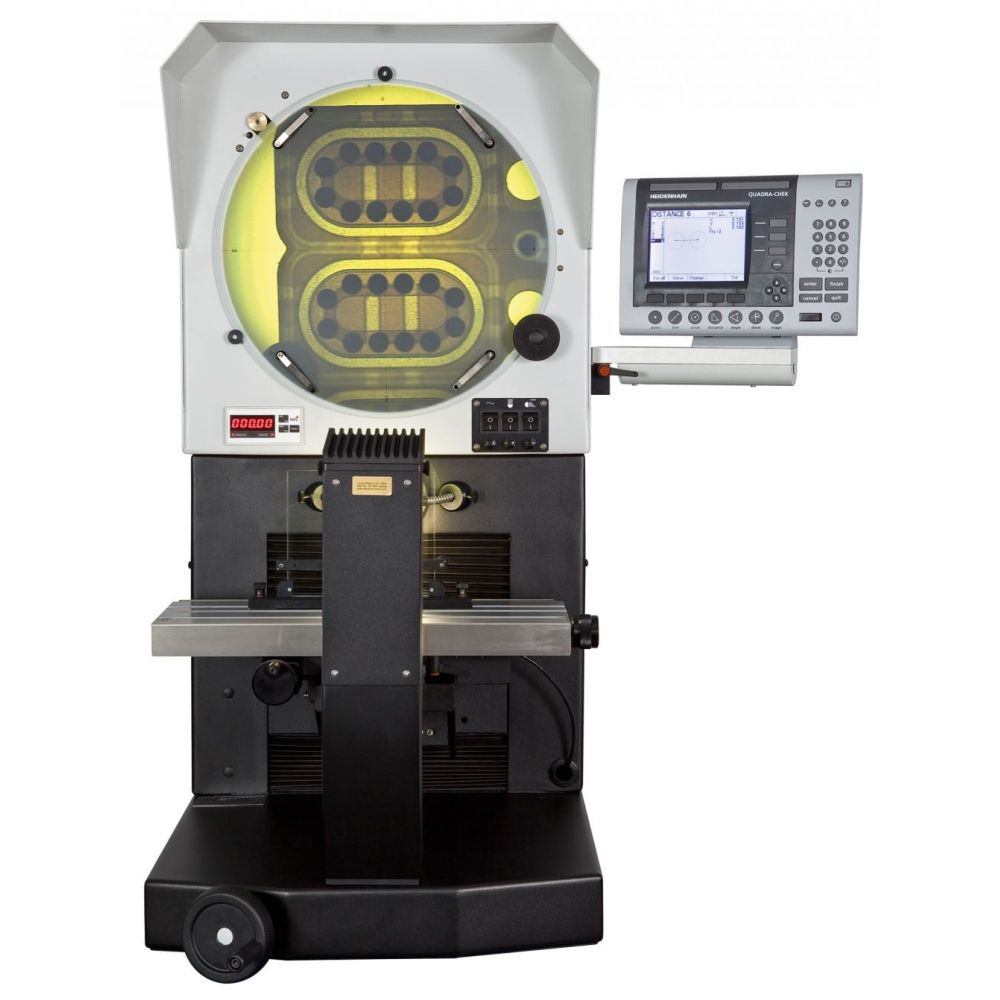

Avec sa table équipée de deux rainures en queue d’aronde, l’opérateur peut dégauchir simplement ses pièces, en les plaçant perpendiculaires à l’objectif.  Elle supporte de lourdes pièces, jusqu’à 35 Kg. Les pièces de révolution peuvent être contrôlées jusqu’à 178 mm de diamètre. Ses objectifs lumineux, produisent une image claire et précise en éclairage de profil ou de surface. Le R400 a des dimensions réduites. Il se positionne sur un établi, en atelier ou au sein de la métrologie. C’est un matériel tous terrains. Le projecteur de profils R400 est monté avec des règles ACURITE 0.5 µm. Au choix, elles seront connectées à une visu deux axes, un coffret 2D ou à un ordinateur avec logiciel de mesures FUSION 2D Mk4 sous Windos10. Il est difficile lorsqu’on achète un matériel de métrologie, de choisir une solution qui restera pérenne au fil des années. Le R400 répond à cette problématique. Au fil des ans, sur une base inchangée depuis trois décennies, il a été successivement équipé de règles, de moteurs et aujourd’hui d’un ordinateur de contrôle. La technologie évolue et BATY s’adapte pour être toujours présent. BATY est actif en France depuis les années 50. De nombreuses sociétés sont équipées. Notre politique a toujours été de privilégier l’accès à tous à une mesure de haute qualité, sans devoir dépenser trop. Nous sommes disponibles pour une démonstration en vos locaux sur tout le territoire. N’hésitez pas, vous serez satisfait par notre offre, à la fois économique et haut de gamme.

• Ecran : Diamètre 400 mm
• Table : 480 x 127 mm (surface)
• Courses XY : 300 x 150 mm
• Résolution : 0.5 µm
• Objectifs : 10x 20x 25x 50x 100x
• Afficheurs
• Episcopie : Fibres optiques
• Dimensions : H 1019 – L 507 – P 1028 mm
• Poids : 120 Kg
