L’USINAGE OPTIMISÉ FAIT GAGNER DU TEMPS ET DE L’ARGENT

« Dynamic Motion » + « Accelerated Finishing » = Gain de productivité

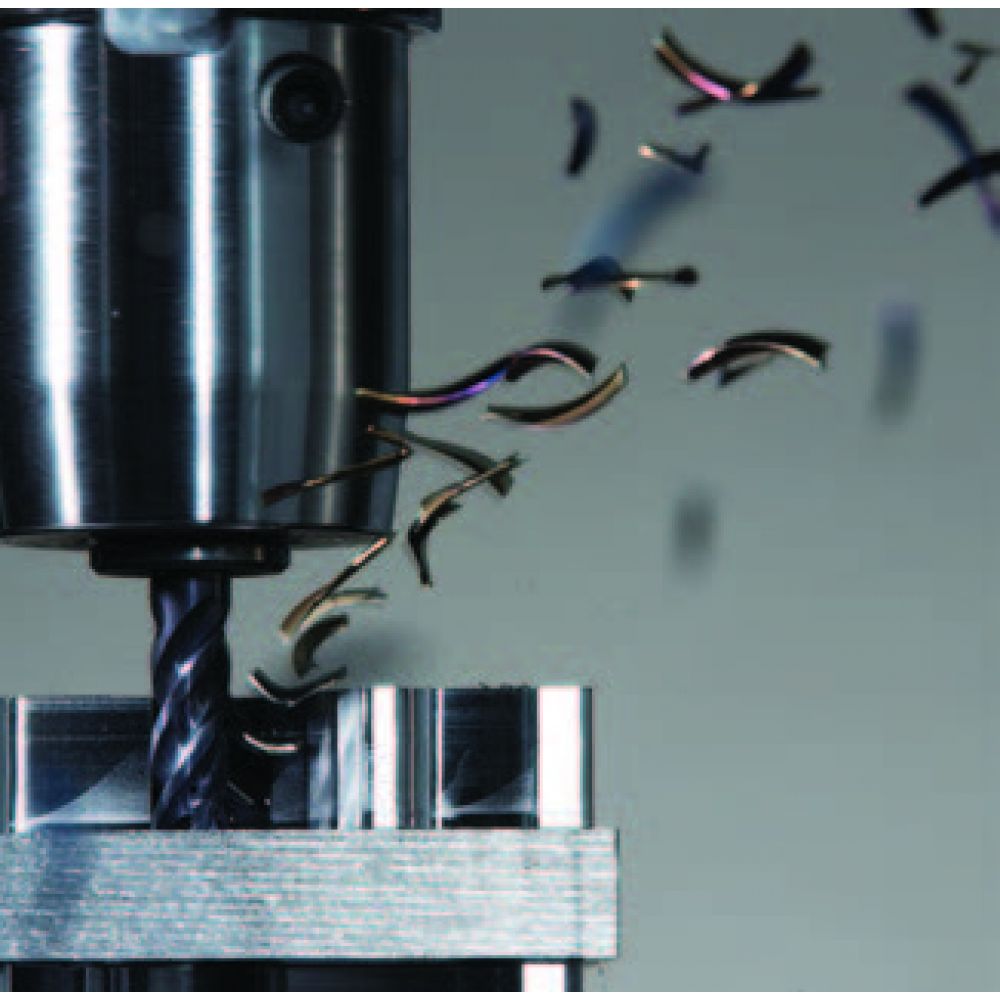

Mastercam développe sa technologie « Dynamic Motion » depuis 2008. Cette technologie a donc été validée sur des millions de pièces. Les trajectoires d’outil « Dynamic Motion » ont prouvé qu’elles dégagent rapidement de gros volumes de matière - en préservant l’outil - et qu’elles font gagner de l’argent.

Avec l’ajout des stratégies de la technologie « Accelerated Finishing » associées aux fraises à profil segment de cercle, les pièces vont sortir plus vite de la MOCN et avec une amélioration de la qualité.

Logiciel pragmatique et évolutif.

Mastercam fraisage est une gamme de logiciels évolutive pour correspondre aux besoins de chaque société : 2D, 3D et 5 axes simultanés. Quelques soient les domaines d’activité de vos clients : automobile, aéronautique, médical, énergie, matériels lourds, machines spéciales ou produits grand public il existe un logiciel Mastercam qui correspond à vos spécifications.

Mastercam est la boîte à outils de FAO dans laquelle vous trouverez toujours la stratégie à utiliser sur la pièce que vous êtes en train de programmer. En plus d’une large palette de fonctions Mastercam offre 2 caractéristiques fondamentales pour une FAO : associativité et mémorisation de votre savoir-faire d’usineur. L’associativité vous permet de modifier la géométrie d’une pièce ou un paramètre d’usinage et d’obtenir, instantanément, un parcours d’outil corrigé sans refaire la totalité du programme.La mémorisation de votre savoir-faire d’usineur c’est enregistrer, jour après jour, des gammes et stratégies d’usinage testées et validées. Ensuite, programmer avec Mastercam, c’est sélectionner dans une bibliothèque la stratégie d’usinage la plus adaptée et l’associer à la géométrie d’une nouvelle pièce. C’est facile, rapide, productif.

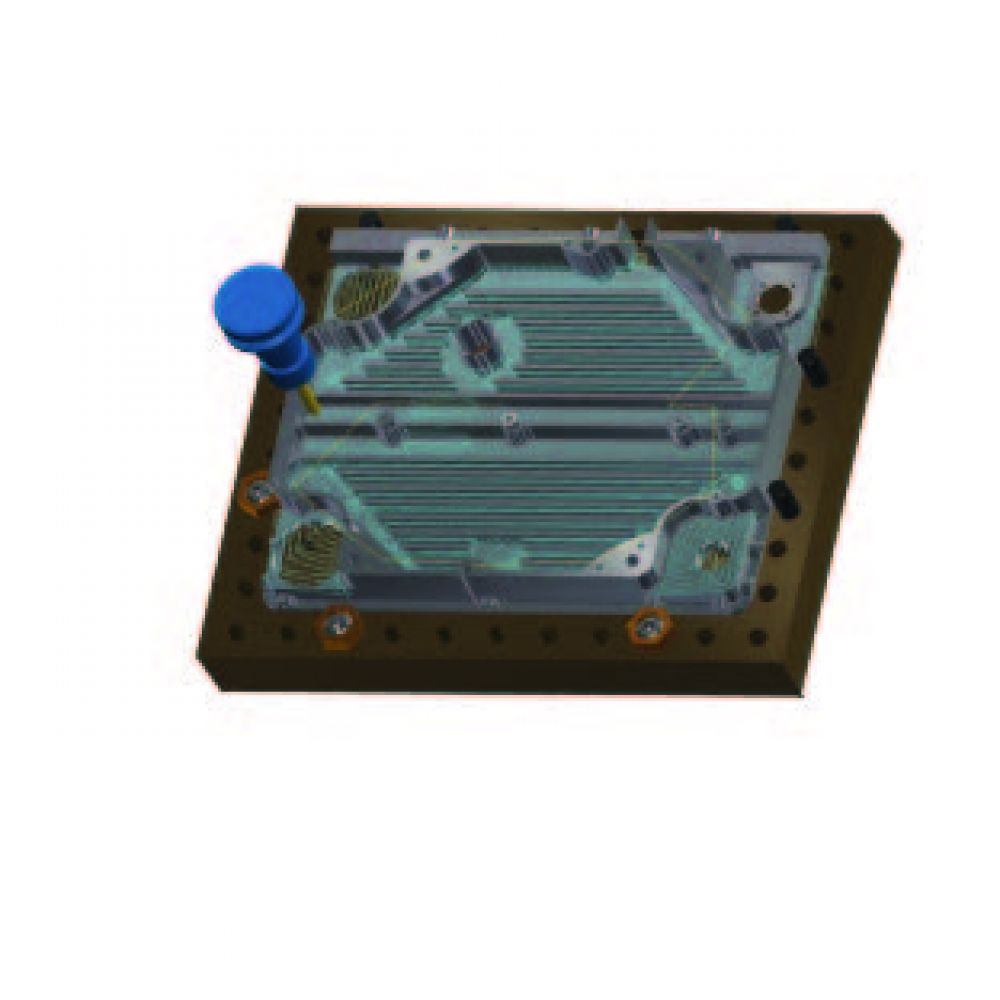

USINAGE 2D

Fonctions 2D rigoureuses.

Quotidiennement vous devez programmer les pièces les plus simples comme les plus complexes en un minimum de temps. Pour répondre à ces exigences Mastercam propose un grand nombre de fonctions. Parmi celles-ci :

• Usinage automatique : Mastercam analyse la pièce, créée en solide, et en déduit une gamme d’usinage comportant des opérations de vidage de poches, contournage, perçage ou surfaçage.

• Des outils d’édition des gammes sont à votre disposition vous permettant de prendre très simplement le contrôle de vos parcours d’outils.

• Usinage automatique des chanfreins à partir de modèles en solide.

• Calcul de l’épaisseur de copeau dans la plupart des stratégies et intégration des bases de données des constructeurs outils.

La technologie « Dynamic Motion » est intégrée à la plupart des fonctions pour une plus grande efficacité des programmes CN.

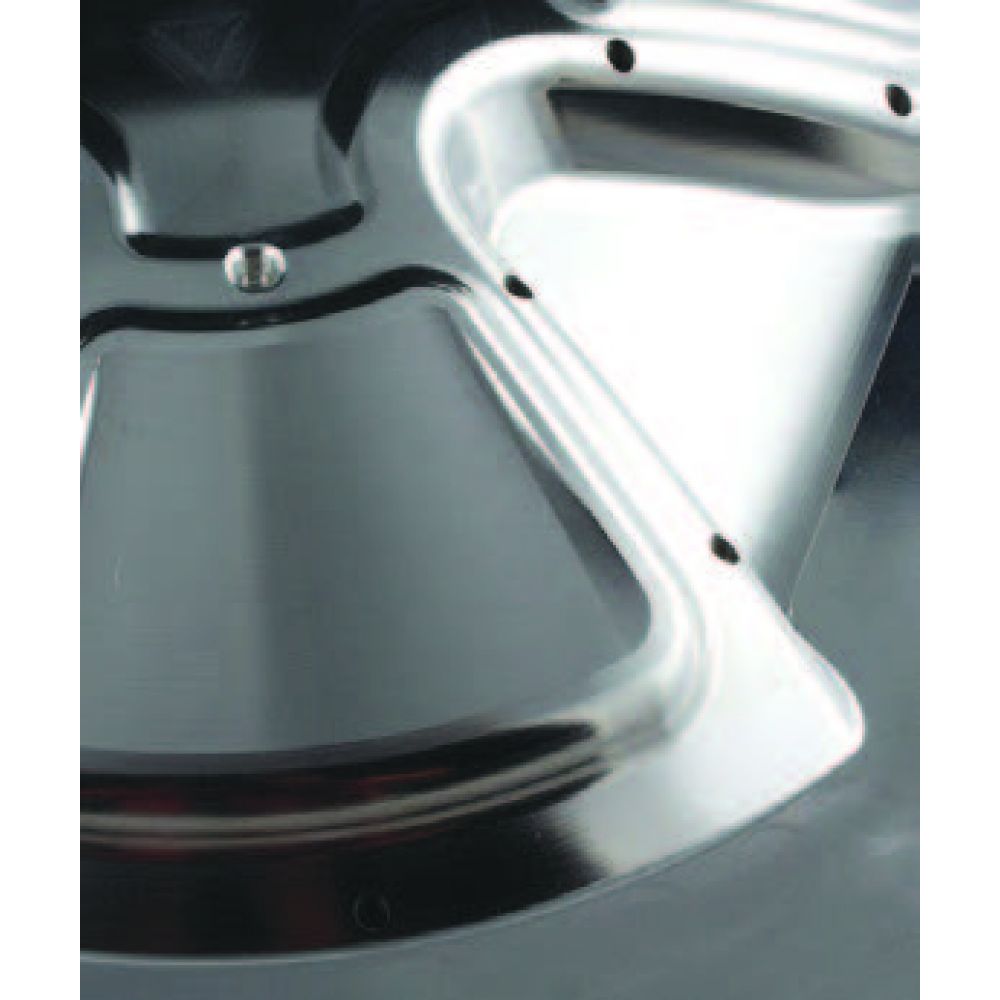

USINAGE 3D

La finition parfaite.

Nos fonctions 3D sont testées continuellement dans les ateliers. Elles donnent une finition de qualité incomparable en usinage de formes tout en minimisant les temps de coupe. Nos fonctions d’ajustement de la qualité de l’usinage convaincront tous vos clients y compris les plus exigeants.

• Finition adaptative ou Reprise adaptative des résiduels changent automatiquement le sens des parcours de l’outil en fonction de la pente des formes de la pièce tout en ne créant qu’une seule opération.

• Usinage de modèles surfaciques, solides, STL ou mixtes.

• Fonction d’ébauche hautement productive puisque basée sur la technologie « Dynamic Motion ».

• Finition crête constante pour garantir un état de surface uniforme sur les parties planes ou accidentées de la pièce.

• Recherche automatique des résiduels et reprise par un outil de plus petit diamètre. Reprise des zones planes par surfaçage.

• Usinage bi-tangent pour guider l’outil le long d’intersections de surfaces. Effectuer plusieurs passes décalées pour assurer une finition parfaite.

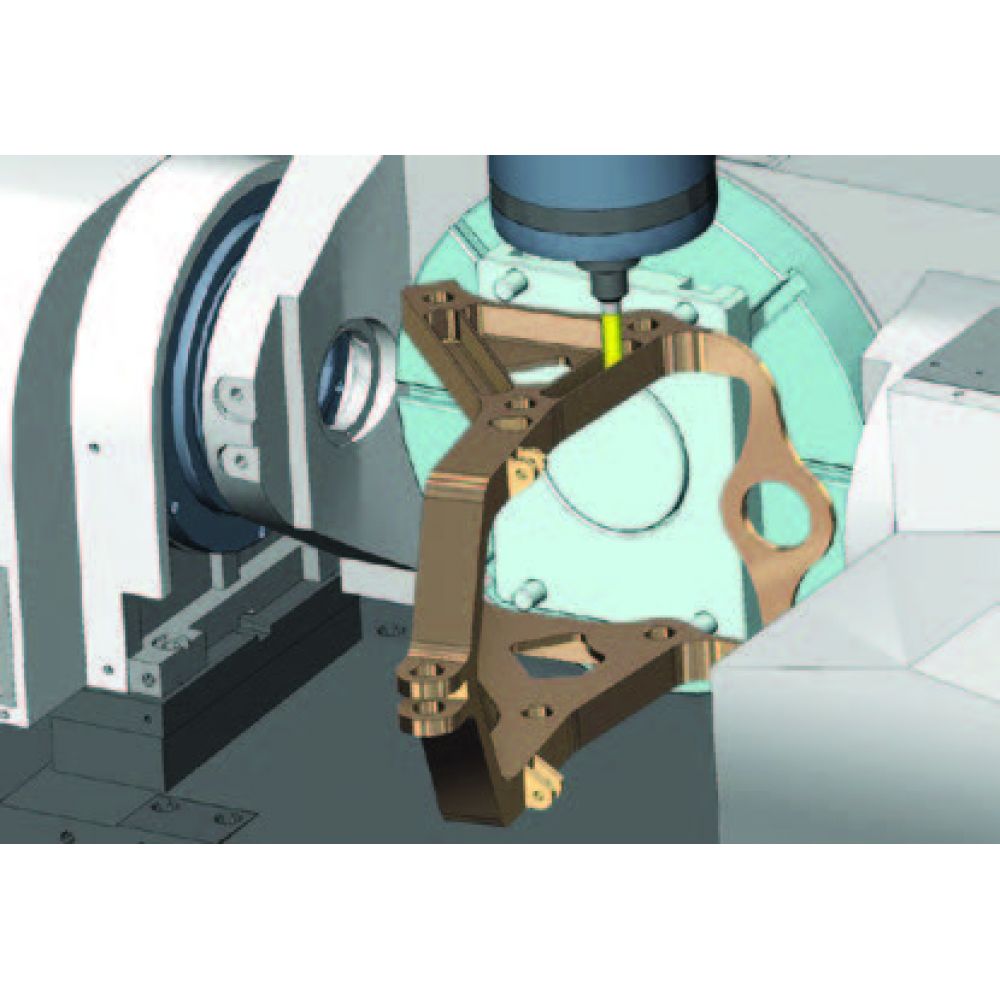

USINAGE MULTI-AXES SIMULTANÉS

Simplifier les tâches complexes.

L’usinage multi-axes accroît la compétitivité de l’entreprise. Avec Mastercam vous maîtrisez les 3 paramètres essentiels de l’usinage multi-axes : stratégie d’usinage, contrôle de l’axe de l’outil et évitement des collisions. Du 4 axes simultanés type cylindre de découpe jusqu’aux turbines Mastercam facilite le travail de programmation.

Quelques fonctions d’usinage multi-axes :

• Usinage 5 axes multi-surfaces ébauche et finition par passes de profondeur successives, par plongée ou isoparamétrique.

• Usinage 5 axes en roulant avec appui du bout de l’outil sur une forme multi-surfaces ou/et sur une courbe.

• Contrôle de collision évolué et définition d’une zone de sécurité pour sécuriser les déplacements hors usinage.

• Détourage et perçage 5 axes.

• Création d’un programme d’usinage 5 axes à partir d’un usinage 3 axes.

• Ebauches 5 axes positionnés automatique.

MODULES SPÉCIALISÉS

Une fonction spécialisée facilite beaucoup le travail et fait gagner du temps. Mastercam propose, en option, toute une gamme de développements dédiés à une tâche spécifique :

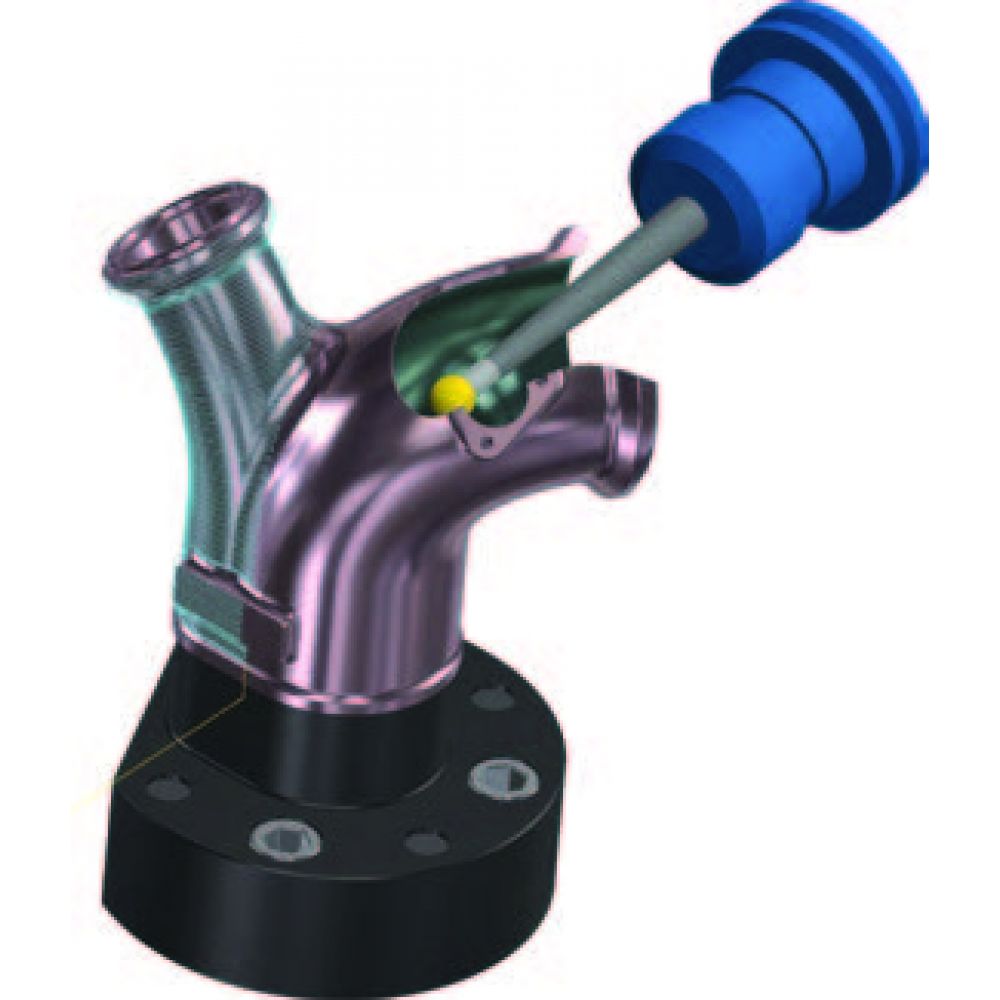

Port Expert

Module d’usinage 5 axes cavités. Spécifique pour la réalisation de formes intérieures difficilement accessibles par l’outil. Ce module optimise les déplacements de l’outil et donne un excellent état de surface.

Blade Expert

Module spécifique pour usinage automatique des aubes et moyeu d’une turbine. Ce module permet de gagner beaucoup de temps en programmation.

ProDrill

Module de perçage automatique. Très rapide pour programmer automatiquement des pièces qui ont beaucoup de trous. Les outils à utiliser et les stratégies d’usinage sont choisis par le module.

Perçage et suivi de courbe 5 axes simultanés

2 fonctions 5 axes simultanés qui élargissent les capacités du Fraisage. Ce module peut être upgradé en Multi-axis complet.

Mastercam Productivity+^TM

Ce module permet l’utilisation d’un palpeur Renishaw® dans Mastercam - à l’identique d’un outil coupant - et de vérifier que les mouvements du palpeur se font en toute sécurité. Vous indiquez des points où faire des contrôles et déclenchez les macros fournies par Renishaw®.

Art

Module de création de formes artistiques 3D à partir de fichiers 2D pour modéliser médailles ou bas-reliefs par exemple. Le fichier de départ peut être un dessin 2D, un dessin scanné, une photographie. Le module Art dispose des outils pour donner du volume aux profils 2D, les modifier à loisir et enfin usiner le modèle sur la machine.
