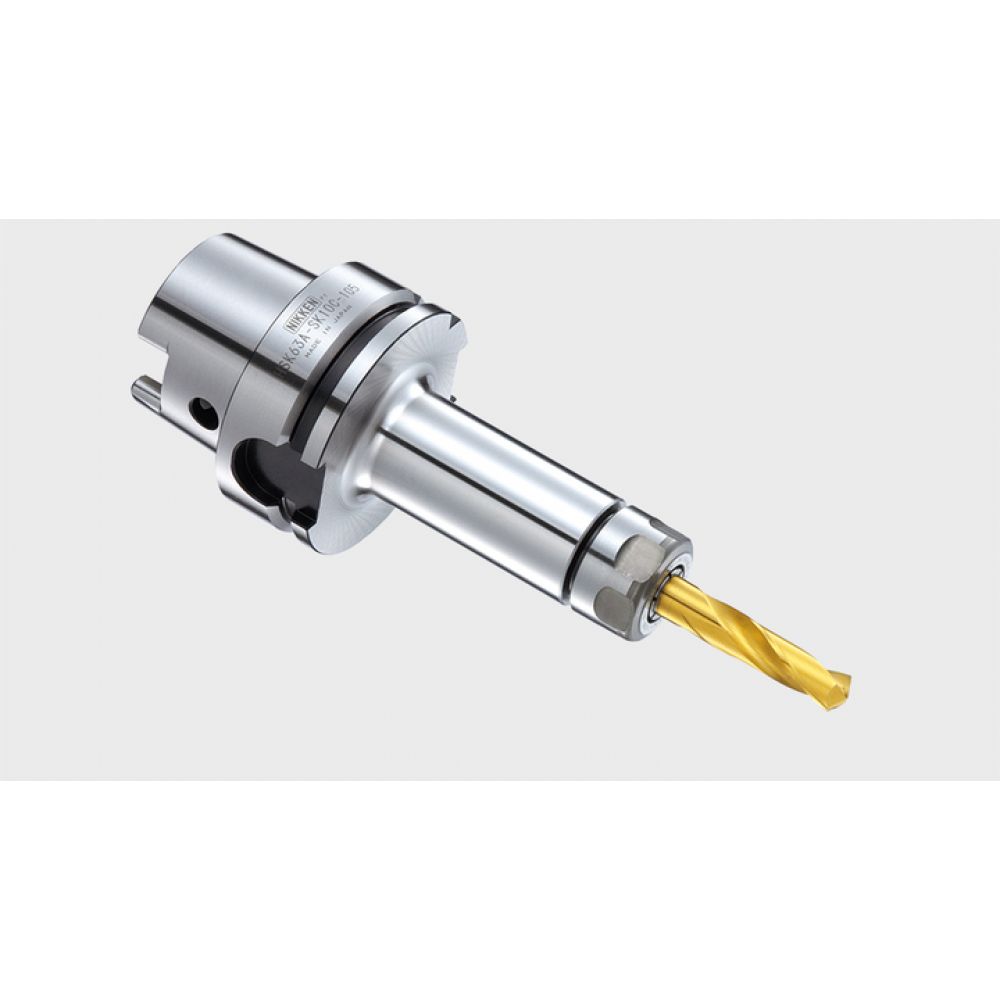

Mandrin SLIM CHUCK
Le mandrin à pince Slim Chuck NIKKEN est notre solution standard haute précision.
Ce mandrin a trois particularités - le corps principal avec filetage fin + revêtu molybdène et un intérieur rectifié, un écrou de serrage avec filetage fin + Rondelle TiN et enfin une pince de précision. La pince et le mandrin sont dotés d’une conicité de 8 degrés de haute précision. Les solutions concurrentes (les systèmes ER et les systèmes apparentés) fonctionnent normalement avec angle de 16 degrés, et donc fournissent moins de la moitié de la précision et de la capacité de préhension offertes par le mandrin Slim Chuck.
Facile d'utilisation. La pince est mise dans l’écrou avant que celle-ci soit vissée au corps. L’outil est ensuite chargé dans la pince. Engagée normalement manuellement et serrée ensuite avec sa clé, cette rotation permet de remonter l’écrou sur l’ensemble du filetage du porte-outil. Il est préférable d'utiliser une clé dynamométrique pour atteindre le couple de serrage le plus adapté pour chaque taille de mandrin Slim Chuck.
- Garantie de sortie 5 µm à 4x le diamètre (3 µm avec des pinces de précision)
- Rondelle TiN
- Système de pince 8º
- Pression par épaulement carré
- Options à grande vitesse disponibles, jusqu’à 40 000 tpm à G2.5
- Arrosage JET disponible
Le mandrin Slim Chuck est disponible pour répondre à tous les besoins de processus avec plusieurs tailles, longueurs et configurations de broches disponibles. Le corps du mandrin Slim Chuck est disponible en deux configurations : la configuration parallèle standard SKet la configuration à cône externe SKT. Ces deux configurations lui donnent une polyvalence qui permet de l’adapter à toutes les applications et spécifications.
Il est également possible d’étendre la longueur du mandrin à l’aide d’un mandrin Slim Chuck à « tige droite » associé à un mandrin Multi-Lock qui, auquel cas, devient un support de base rigide et fiable.
Le mandrin Slim Chuck standard est doté d’un écrou mortaisé nécessitant une rondelle plate ou de type crochet et la variante à « grande vitesse » est assez pratique pour s’adapter à la clé GH. Contrairement au Multi-Lock, le Slim Chuck nécessite toujours l'utilisation d'une pince. La pince doit d’abord être sélectionnée et chargée dans l’écrou (le serrage direct n’est pas possible).
Le Slim Chuck, en fonction de la tige d’outil, est disponible en 6 tailles :
- SK6 - qui correspond aux diamètres de 0,7 mm à 6,0 mm.
- SK10 - qui correspond aux diamètres de 1,75 mm à 10,0 mm.
- SK13 - qui correspond aux diamètres de 2,75 mm à 13,0 mm.
- SK16 - qui correspond aux diamètres de 2,75 mm à 16,0 mm.
- SK20 - qui correspond aux diamètres de 3.5 mm à 20,0 mm.
- SK25 - qui correspond aux diamètres de 7,5 mm à 25,4 mm.
Actuellement, 4 types de pinces à 8 degrés sont disponibles afin d’effectuer des réglages précis et de mieux contrôler le liquide de refroidissement. Les voici :
- La pince standard - Exemple SK16-16 (plage de 0,5 mm et précision de 5 microns).
- La pince de précision - Exemple SK16-16P (plage de 0,5 mm et précision de 3 microns).
- La pince de fraisage - Exemple SK16-16A (pince nominalle et précision de 3 microns).
- NOUVELLE pince pour arrosage au centre direct - Exemple SK16-16AC (conçue pour des scies-emporte-pièce avec arrosage. plage fixe et précision de 3 microns).
Les pinces SK standard, de précision et de fraisage peuvent également être utilisées en association avec notre système JET. En sélectionnant en option l’écrou du système JET et la coiffe appropriés, il est possible de contrôler l’alimentation en liquide de refroidissement en fonction des besoins de votre processus - en fonction du type d’outil de coupe et des spécifications.
