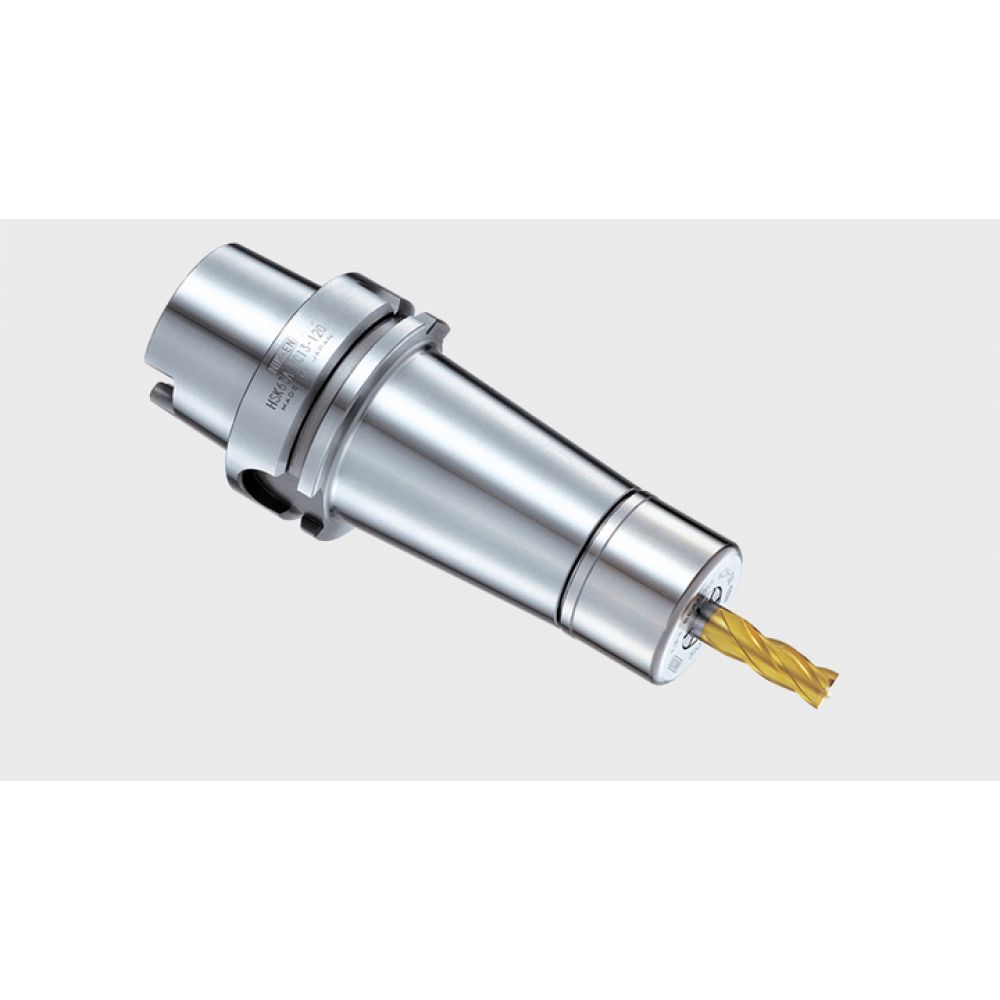

Porte-outils VC
Le porte-outils VC de NIKKEN est une solution hybride développée plus spécifiquement pour des processus de fraisage.
Ainsi, certains avantages et fonctions de deux de nos meilleurs produits, Slim Chuck et Mini-Mini, ont été incorporés et combinés dans ce qui est devenu le porte-outils VC.
En considérant deux des principales caractéristiques expérimentées durant le processus de fraisage, la technologie intégrée dans la conception et la structure de notre porte-outils VC devient plus claire. Ces deux caractéristiques sont liées :
- à la force et à la charge de coupe, à la vitesse, à l’alimentation et à la profondeur de coupe, au processus, au matériau, etc.
- Le fraisage introduit des charges plus lourdes et sollicite beaucoup l’outil de coupe. Le processus de fraisage applique la charge sur le côté de l’outil et non pas à l’avant comme dans l’expérience avec le processus d’alésage.

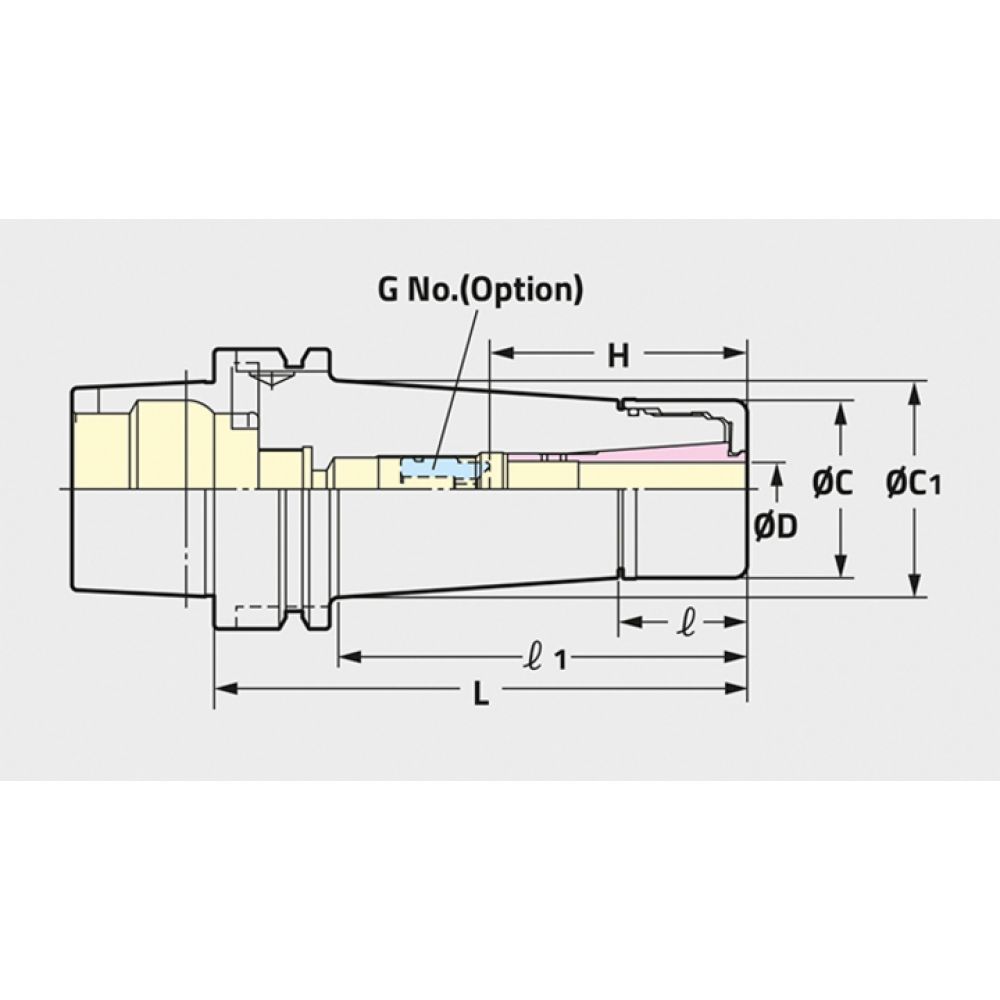

Pour une amélioration de performance requise à partir des conditions ci-dessus, le porte-outils VC de NIKKEN comporte trois différences de structure par rapport au Slim chuck standard :
- Épaisseur de paroi accrue et section transversale conique appliquée à au corps du porte-outil (plus épais et plus rigide).
- Zone de contact élargie entre la face d’épaulement de la pince et l’écrou de serrage du palier TiN (serrage amélioré).
- Pince de longueur étendue avec un diamètre de positionnement « pilote » précis également adopté par le NIKKEN Mini-Mini-Chuck (capacités de charge latérale optimales)
- Garantie de sortie 3 µm à 4 x diamètre
Rondelle TiN
Système de pince 8º avec positionnement pilote pour une rigidité améliorée
Pression par épaulement carré
Pression par épaulement carré Options à grande vitesse standard, jusqu’à 40 000 tr/min à G2.5
Option système JET disponible
Le porte-outils VC Anniversary n’est disponible qu’en deux tailles pour s’adapter principalement aux processus de fraisage à petit diamètre.
Le VC6 supporte des outils de coupe jusqu'à diamètre 6 mm et VC13 jusqu'à 12 mm. L’écrou de serrage est facile d'utilisation. Le mandrin est en grande vitesse en standard. La Clé GH est une option nécessaire pour le serrage des outils.
Le porte-outils VC utilise son système de pince VCK exclusif. La pince VCK est une pince de taille « adaptable » ; ainsi, tout comme les gammes de pinces de fraisage, elle ne présente aucune chute. Cela signifie que la tige de l’outil de coupe n’a que les tailles suivantes :
- VCK6 - Diamètres compris entre 2,0 mm et 6,0 mm.
- VCK13 - Diamètres compris entre 3,0 mm et 12,0 mm.
Le système JET de NIKKEN est également une option pour le porte-outil VC.
