Mandrin MAJOR DREAM SLIM CHUCK (MDSK)
Depuis les premiers jours, à l'origine pour permettre le maintien automatique des pièces pour les tables rotatives CNC utilisées sur nos lignes de production (avec notre arbre « New Century »), Nikken s'est toujours efforcé de fournir des solutions pour contrer les effets des vibrations tant pour le maintien des pièces que pour celui des outils.
Les vibrations sont malheureusement un mal nécessaire durant la majorité des processus d’usinage. Lorsqu’elles deviennent importantes, elles peuvent compromettre l'usinage des pièces, endommager la finition des surfaces et réduire la durée de vie de l’outil.
La conception et la fabrication de nos outils Nikken leur garantissent de manière standard des caractéristiques antivibratoires.
Le mandrin Multi-Lock (avec sa cage de guidage et ses rouleaux internes) et pratiquement tous nos systèmes à pince peuvent efficacement réduire à un certain niveau certains problèmes potentiels – et même, toutes les pinces elles-mêmes peuvent être considérées comme des ressorts trempés!
Le mandrin Major Dream de NIKKEN est différent. Son système interne et sa structure visent uniquement à réduire et à finalement éliminer toute vibration dans les processus.

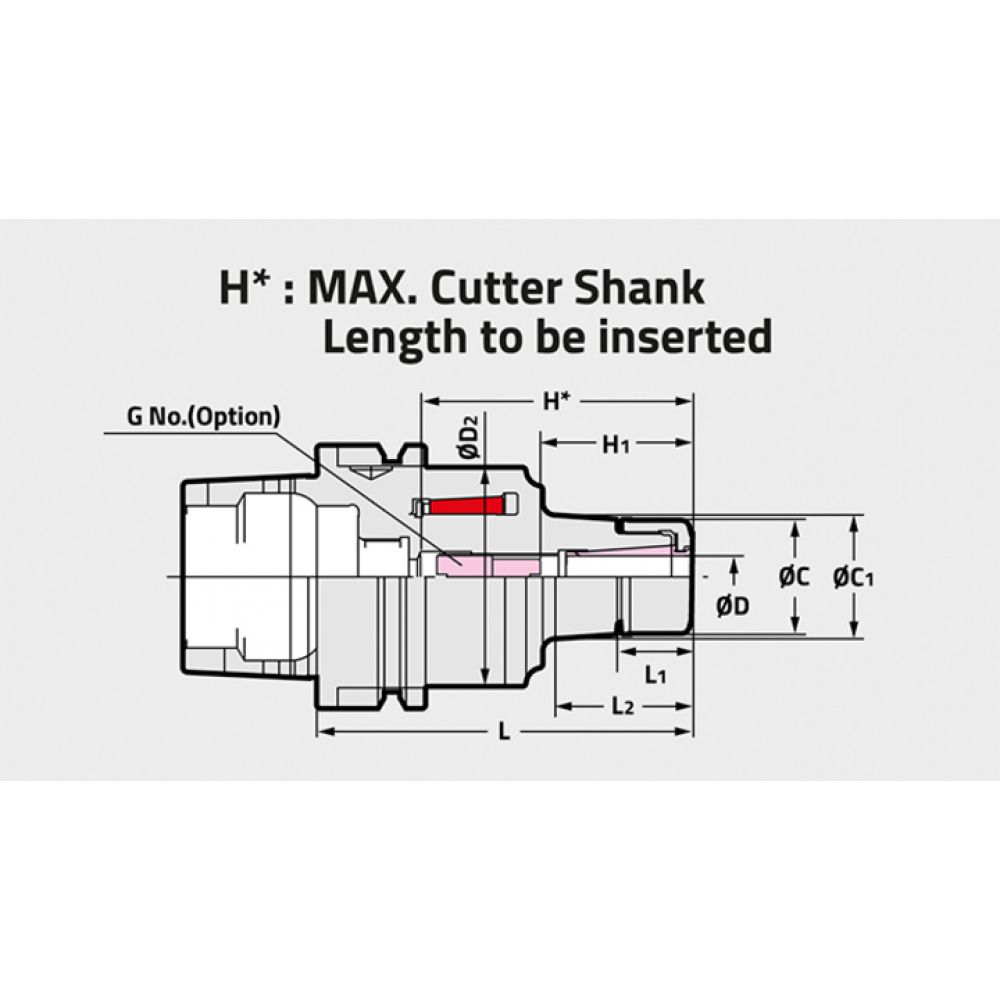

Dans l’ensemble MDSK se trouve un cône en pré-contrainte qui, durant la fabrication est forcé vers l’avant sur des rondelles Belleville. Cela signifie que l’ensemble entier est en pré-contrainte, le résultat étant que le cône et les rondelles Belleville peuvent efficacement absorber toute vibration de l'usinage.
Les principaux avantages dans l’amortissement des vibrations dans le processus sont la protection de la broche de la machine, la prolongation de la durée de vie de l’outil et l’amélioration d'etats de surface.
- Concentricité: 3 µm à 4x diamètre (avec une pince de type « A » recommandée)
- Rondelle TiN
- Sa structure interne unique offre un amortissement « intégré » et une protection anti-vibrations
- Système de pince à 8º
- Pression par épaulement carré
- Options à grande vitesse disponibles jusqu’à 30 000 tr/min à G2.5
Comme le mandrin Slim Chuck, sur lequel il repose, le Major Dream est disponible pour répondre à tous les besoins de vos processus avec plusieurs tailles, longueurs et configurations de tiges disponibles.
Le porte-outils Major Dream est normalement doté d’une variante d’écrou « grande vitesse » qui est également pratique pour s’adapter à la clé spécialement conçues GH.
Le Major Dream est disponible en 6 tailles :
- MDSK6 -diamètres de 3,0 mm à 6,0 mm.
- MDSK10 - diamètres de 3,0 mm à 10,0 mm.
- MDSK13 - diamètres de 3,0 mm à 13,0 mm.
- MDSK16 - diamètres de 3,0 mm à 16,0 mm.
- MDSK20 - diamètres de 4,0 mm à 20,0 mm.
- MDSK25 - diamètres de 8,0 mm à 25,4 mm.
Notre porte-outil Major Dream reposant sur le Slim Chuck nécessite une pince. Cette pince doit d’abord être chargée dans l’écrou (le serrage direct n’est pas possible).
Le Major Dream a actuellement 2 types de pinces de 8 degrés disponibles au choix. Les voici :
- La pince de fraisage - Exemple SK16-16A (nominal, concentricité 3 microns).
- NOUVELLE pince pour arrosage centre directe - Exemple SK16-16AC (conçue pour des scies-emporte-pièce avec arrosage. nominal, concentricité de 3 microns).
Les deux pinces SK peuvent également être utilisées en association avec notre système JET pour un meilleur arrosage - en fonction du type d’applications.
