Le Mini-Mini Advanced Alpha de NIKKEN est la dernière génération des mandrins Mini-Mini.

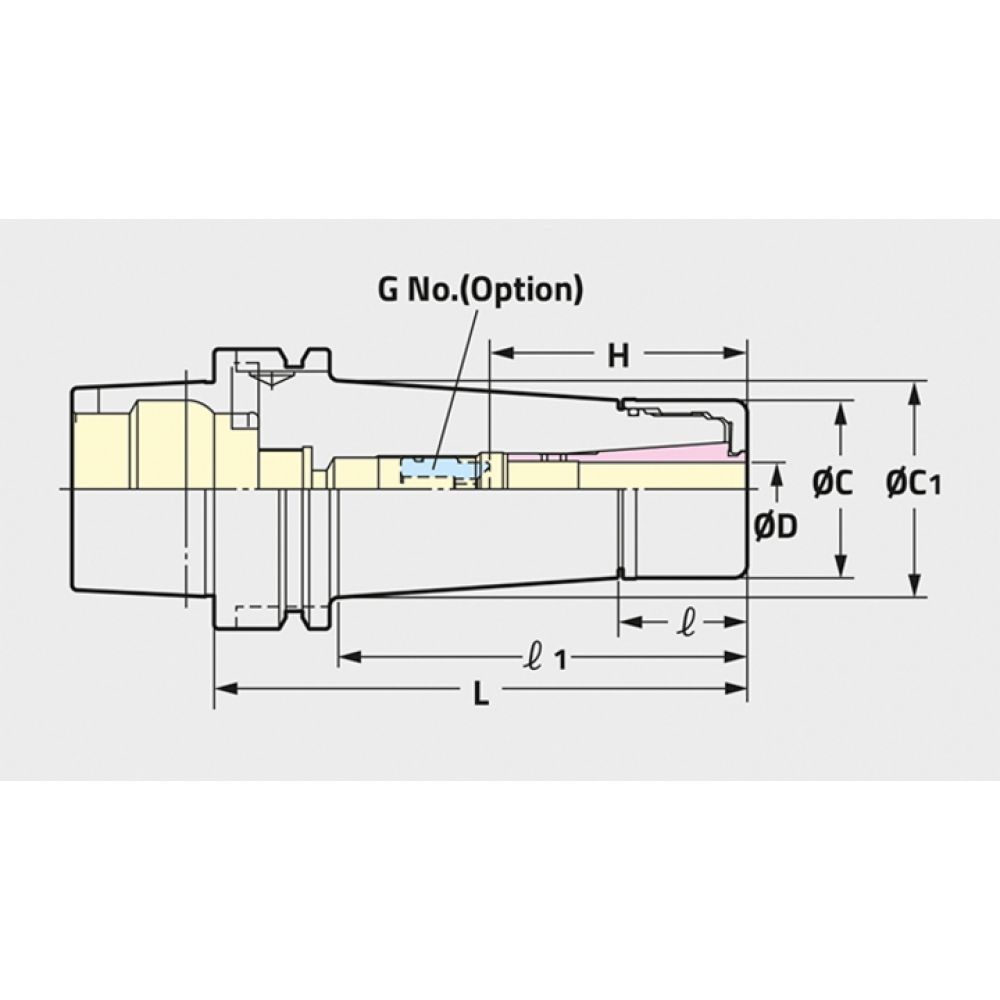

Complètement reconçu récemment, ce système, tout comme les porte-fraises Slim Chuck et Major Dream, repose sur un système de pince à 8 degrés. Le Mini-Mini est différent par sa structure en adaptant une pince qui est étendue et qui est doté d’un diamètre de positionnement « pilote » avec un alésage fileté à l’arrière.

Une fois qu’elle est chargée dans le porte-outil, la pince se fixe par le biais d’une barre de traction interne est activée sur le côté. Celle-ci à l’aide d’engrenages internes, tire la pince vers l’arrière pour la serrer. Ce concept élimine complètement le besoin d’un écrou de serrage externe et permet au Mini-Mini d’être l’un des systèmes de pince les plus efficaces et les plus compacts sur le marché.

L’avantage principal de cette conception est que, du fait de l’élimination de l’écrou externe et de son filetage, le diamètre de l’embout avant peut être considérablement plus compact. Cela fournit au client un excellent accès et un espace adéquat pour les zones exigeantes et difficiles à atteindre sur certaines pièces et certains composants.

• Garantie de sortie 3 µm à 4 x Diamètre
• Rondelle TiN - NOUVEAU pour le Mini-Mini Advanced Alpha - Système de double palier TiN
• Système de pince à 8º avec extension de longueur et positionnement pilote arrière pour une rigidité améliorée
• Conception compacte
• Standard grande vitesse jusqu’à 30 000 tr/min à G2.5
• Option Système d'arrosage JET disponibles

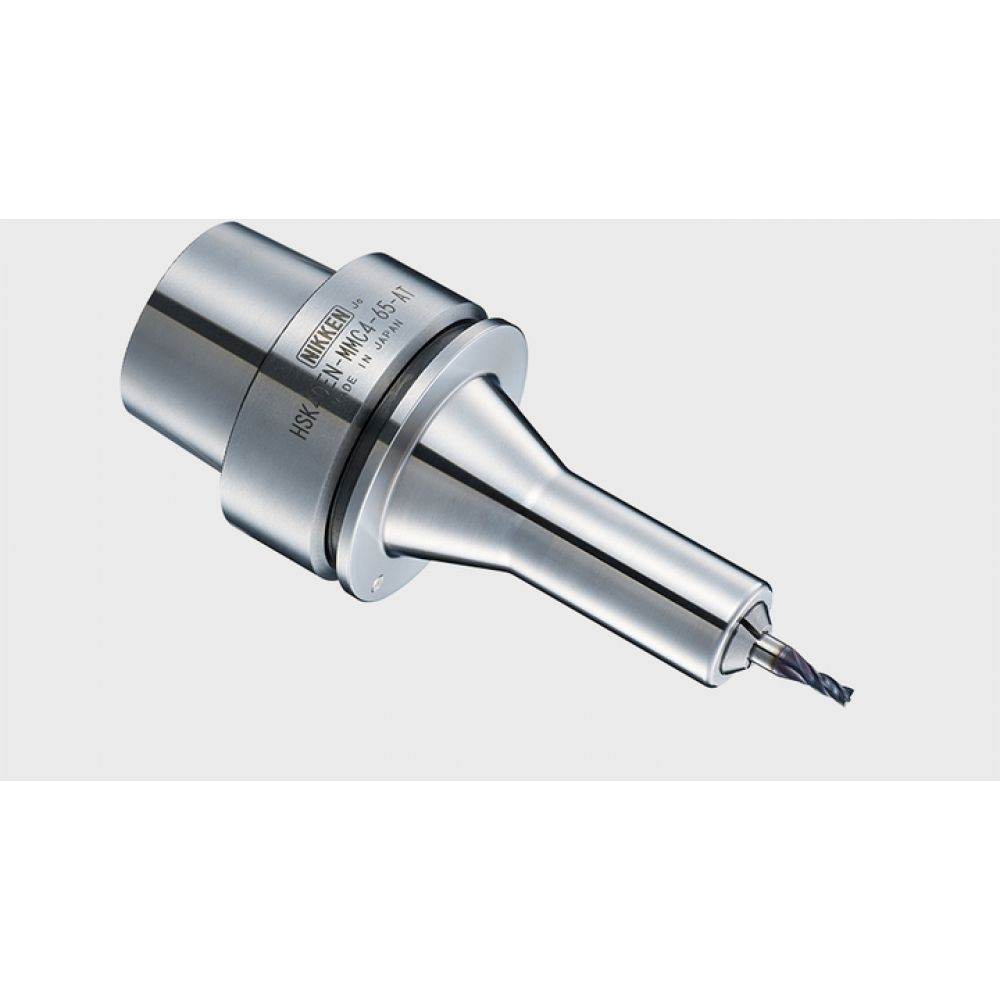

Le Mini-Mini Advanced Alpha est disponible en deux conceptions : La version standard « AA », qui effectue le serrage à l’aide de deux engrenages coniques. Le premier engrenage « d’entraînement » est accessible avec la clé de serrage à partir du côté du porte-outils, et le second, qui est actionné par l’engrenage d’entraînement et intégré à la barre de traction, tire et serre la pince. En tant qu’alternative, la solution « AT » est maintenant disponible. Cette conception, principalement pour les cônes HSK, présente une structure beaucoup plus simple avec un serrage direct à l’aide d’une barre de traction à « vissage direct » interne. La clé de serrage est étendue et atteint la barre de traction à partir de l’arrière du cône pour directement serrer la pince.

Toujours surveiller cet espace pour notre NOUVEAU Mini-Mini Master’ range. Élargir l’envergure et les capacités de notre solution Mini-Mini en fournissant deux nouvelles tailles de capacité plus importante parfaitement adaptées aux procédés de fraisage trochoïdal et de fabrication en aérospatiale. Notre nouvelle solution NEW Hybrid Shrink-Fit est également disponible au lancement. Cette solution se charge directement dans le porte-outils Mini-Mini Master pour fournir une alternative polyvalente et économique aux Shrink-Fit standards.

Comme pour les autres solutions de pinces NIKKEN, le Mini-Mini présente une envergure large et variée. Des options sont disponibles pour s’adapter à tous les choix de procédés par rapport à la taille, à la longueur et à la configuration de la tige. Le Mini-Mini est fabriqué en version grande vitesse et peut également être fourni dans les variantes à longueur étendue et à tige droite pour des capacités d’application accrues.

Tous les mandrins Mini-Mini utilisent de simples clés à laine pour le serrage de la pince qui est normalement incluse comme un accessoire standard.

Le Mini-Mini est disponible en 3 tailles :

• MMC4 -correspondant aux diamètres de 1,0 mm à 4,0 mm.
• MMC8 -correspondant aux diamètres de 2,0 mm à 8,0 mm.
• MMC12 -correspondant aux diamètres de 4,0 mm à 12,0 mm.

Pour le choix des pinces, lors de l’utilisation de l’option de mandrin Mini-Mini de type « entièrement central », deux options principales sont possibles. Une pince à fixation mécanique (VMK) pour les outils de coupe qui comportent un orifice pour l'arrosage au centre et également une pince alternative de type « JET » (VMK-J) comportant trois rainures en forme de « V » dans l'alésage principal pour amener le liquide de refroidissement à l'extérieur de l'outil de coupe. Bien sûr, les deux sont très efficaces dans le retrait des copeaux et l’introduction du liquide de refroidissement aux endroits appropriés !
