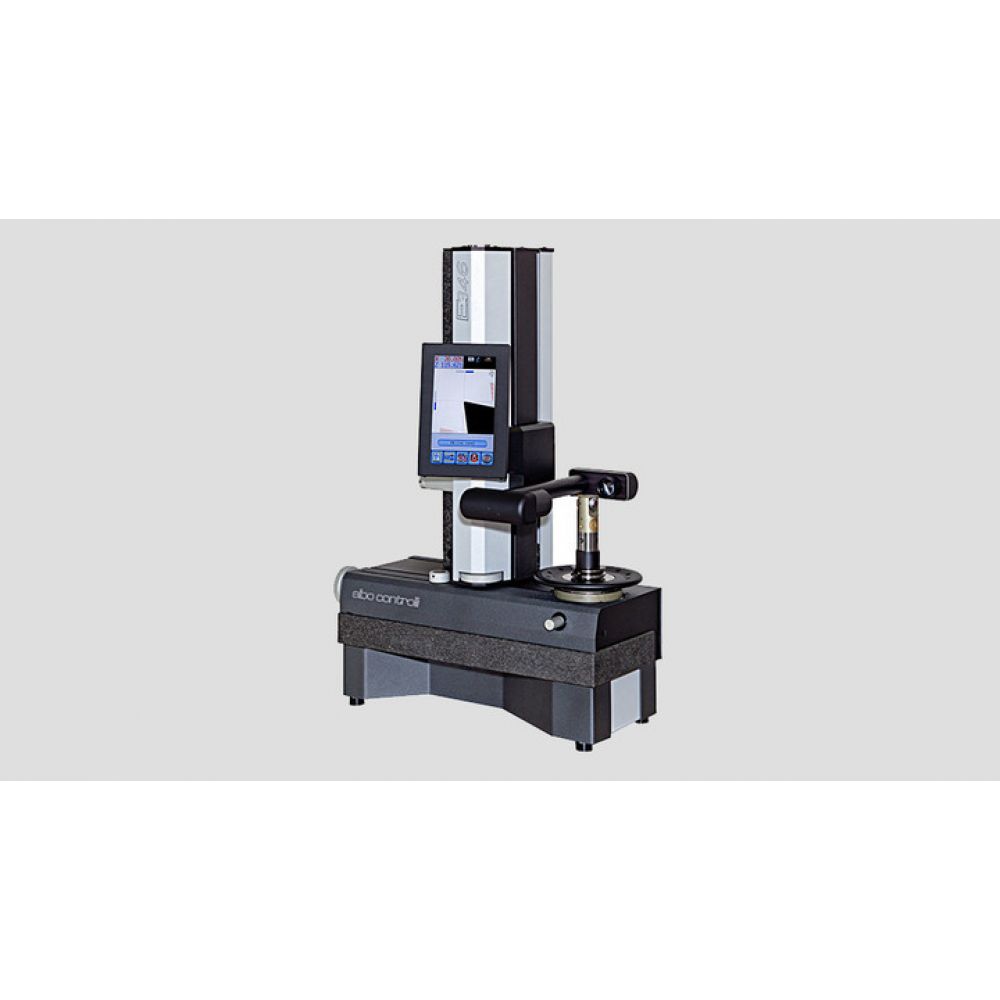

Banc de préréglage d'outils E346i
Le banc de préréglage d'outils E346i déplace la référence de préréglage d'outils « d'entrée de gamme » et constitue un ajout bienvenu à notre dernière génération de bancs de préréglage d'outils avancés.
Complètement repensée et dotée d'une mécanique et d'une électronique entièrement nouvelles, le banc de préréglage E346iprésente une embase et une colonne en granit broyé, une structure en acier électrosoudée et détendue au design ergonomique.
- Le système de broches de précision est entièrement interchangeable, et utilise une cartouche d'une seule pièce, ce qui élimine le besoin d'adaptateurs et les erreurs associées à leur utilisation.
- En travaillant avec votre système DNC, le logiciel convertit les données d'outils mesurées en code CNC pour les transférer par l’intermédiaire de votre réseau dans la commande de la machine et dans les pages de correcteurs d'outils correspondantes.
- Comprend un nouvel écran tactile TFT LCD de 9 po qui fournit à l’opérateur un contrôle total via un système d’icônes intuitif qui garantit une simplicité fonctionnelle incomparable.
Paquet logiciel
Un paquet logiciel TD346 est également fourni avec le modèle E346i. En travaillant via votre système DNC, le logiciel convertit les données d'outils mesurées en code CNC pour les transférer via votre réseau dans la commande machine et les pages de correcteurs d'outils associées (les vingt premières utilisations du TD346 sont gratuites - un dongle supplémentaire est disponible en option).
Caractéristiques techniques
Plage de mesure : Axe X 180 mm (diamètre 360 mm).
Plage de mesure : Axe Z 460 mm.
Résolution de mesure : Axe X 0,001 mm.
Résolution de mesure : Axe Z 0,001 mm.
Micrologiciel ELBO CONTROLLI.
Capteur d’image C-MOS, résolution 0,001 mm.
Objectif télécentrique et illuminateur à DEL.
Zone d’image encadrée : 4,8 x 4,8 mm.
Grossissements : env. 25 X.
écran TFT LCD DEL couleur de 9 po (taille d’image de 110 x 200 mm).
Écran complètement tactile pour toutes les opérations du banc de préréglage.
Icônes intuitives et logiciel basé sur des menus.
Rayon d’affichage/diamètre, mm/po, abs/inscr.
Capacité de mesure par réticule plein écran.
Capacité de mesure par auto-ciblage plein écran.
Barres de commande basée sur les axes X et Z.
Cycle de calcul automatique du rayon et de l’angle.
Gestion d’origine de 9 machines numériques.
Gestion de 9 tables à outils numériques, chacune d’elles composée de 99 outils.
Stockage spécifique du correcteur d’outil de T, Lx, Lz, rayon d’insert.
Td346 (Données d’outil 346) pour gérer les fonctions de sauvegarde et de restauration, les moteurs de machines et les tables à outils.
Stockage des données sur une mémoire flash.
Port USB pour connexion avec un ordinateur (Windows).
Mise à jour du BIOS via port USB.
Alimentation externe de 24 V cc.
OPTIONS
-Imprimante d’étiquettes.
-Porte-broches et adaptateurs interchangeables ISO / BT / HSK / CAPTO / VDI.
-Support de machine : pour supporter le banc de préréglage E346 pour un travail plus facile. Trois pots pour les porte-broches ont été ajoutés sur une ligne latérale.
DIMENSIONS GLOBALES
-Longueur : 598 mm, hauteur : 901 mm, profondeur : 408 mm, poids : 77 kg.
