Notre E46LTW a récemment fait l'objet d'une refonte, avec un tout nouveau concept de plate-forme ergonomique entièrement autonome sur une base intégrale.

La NOUVELLE E46LTW se caractérise par une construction surdimensionnée en granit broyé et en acier inoxydable combinée et équipée d'un écran tactile HD de 22 po. Le système d'écran tactile est monté de manière innovante en mode portrait pour faciliter la visualisation et l'utilisation. La disposition de l'écran et la conception du logiciel à base d'icônes simple à utiliser, qui est divisé en deux sections distinctes, non seulement affiche des images visibles de l'outil et du profil actuels, mais permet en outre d'accéder à toutes les fonctionnalités et aux nouvelles capacités du logiciel et du système de gestion intégrale des outils.

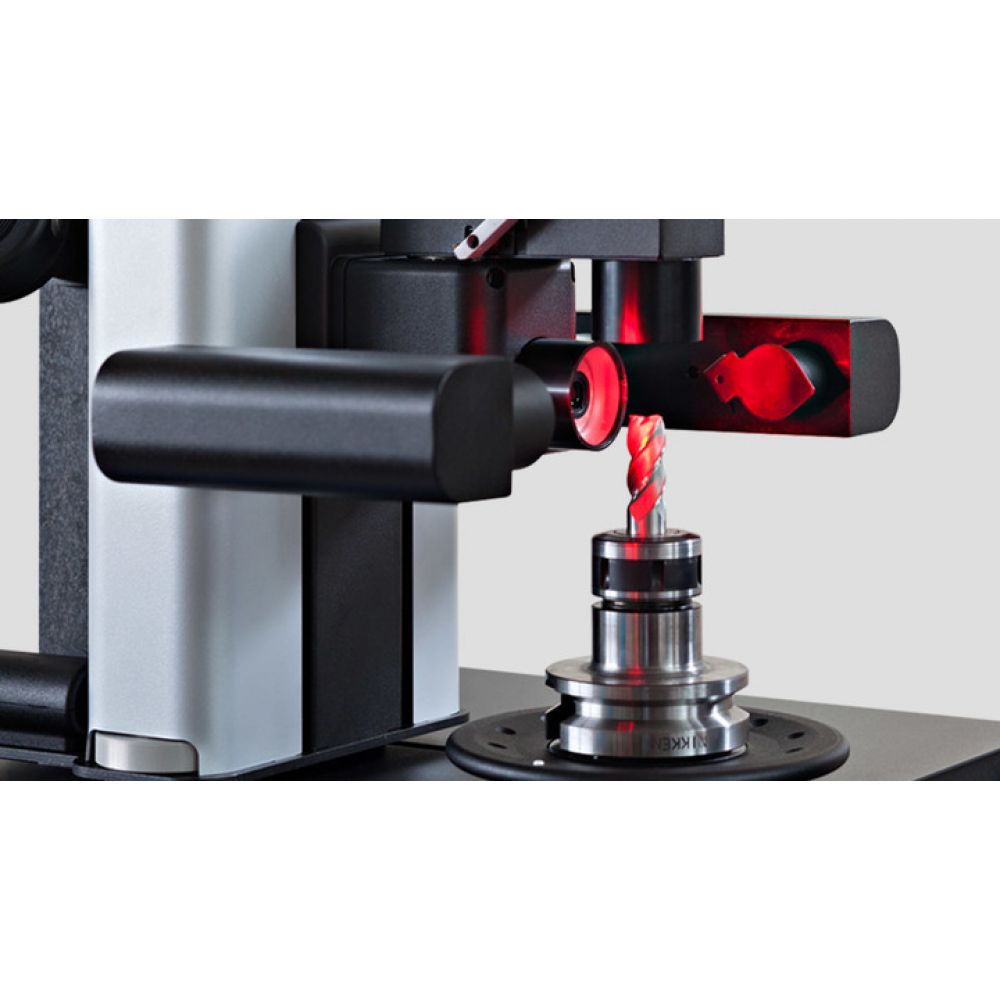

La E46LTW est équipée de la caméra d'origine comme sur le modèle E46L mais avec l'ajout d'une caméra pivotante secondaire à haute résolution (agrandissement 60X avec, en plus, une capacité de zoom numérique 2X et 4X) pour permettre et faciliter les fonctions d'inspection et de géométrie détaillées sur le côté et le dessus du profil de l'outil. Cette capacité supplémentaire est particulièrement utile non seulement pour les utilisateurs de machines CNC mais aussi pour les fabricants d'outils qui peuvent mesurer avec précision les caractéristiques linéaires et géométriques du profil de l'outil.

• Le système de broche de précision est entièrement interchangeable et peut accueillir des cartouches pour tous les types de cônes de machine couvrant HSK, ISO, VDI, BT CAPTO et plus encore.
• Plusieurs ports USB et possibilité de connection réseau sont logés sur le Banc de Préréglage. Ceci permet de transférer aisément les données Post-processeur Offset des mandrins, soit par clé USB ou par réseau vers la CN des machines.
• Ce système permet au banc de préréglage d'identifier chaque cartouche de broche au fur et à mesure qu'elle est chargée et montre ou suggère les origines correctes de la machine, à chaque changement de broche.

Caractéristiques techniques :

Plage de mesure : diamètre max. 320 mm (rayon 160 mm), hauteur max. 600 mm.
Structure de la machine en acier offrant une grande résistance mécanique et une longue durée de vie, montée au sol avec 3 supports fixes et 1 support réglable en acier, équipée d’un clavier et support de moniteur réglable.
Base et colonne en granit naturel : erreur de linéarité max 2 µm/Certification Mt avec Taylor Hobson res. 1 µm/Niveau millimétrique électronique Mt.
Porte-broche rotatif ISO / BT / HSK / VDI……… etc. interchangeable (à spécifier), erreur de sortie maximale < 2 µm.
Glissières prismatiques à double voûte en arc : n°2 glissières axe X, n°1 glissières axe Z.
Glissières à double recirculation de billes, lubrifiées à vie (4) (glissières de précharge/glissières : Classe P/H).
Serrage mécanique universel d’outils géré par logiciel (outils ISO/BT uniquement).
Contrôle de la connexion par cône du porte-outils (test de sortie, outils ISO/BT uniquement).
Frein pneumatique-mécanique de la rotation du porte-broche avec compensation radiale de la force de serrage : pas d'erreur de course angulaire de l'axe.
Ressort spiral d'Archimède à charge constante (par opposition à un système de contrepoids de masse).

Interface opérateur-machine via :
- Moniteur à écran tactile couleur HD LCD de 22 po.
- Processeur Intel I3 Quad Core
- Système d’exploitation UBUNTU 14.04 LTS LINUX
- Stockage de données sur disque à l'état solide SSD
- Gestion des blocs des axes X et Z avec contrôle de la vitesse maximale de translation 2 mm/sec
- Quatre ports USB (clavier, souris, imprimante Dymo et une pièce de rechange) et un port réseau LAN

Logiciel standard :
- Gestion de l'origine des machines CNC et des adaptateurs
- Liste d'outils Création et/ou outil unique
- Changement automatique de l'attribution de l'origine de la machine CNC
- Jeu d'outils et générateur universel de post-processeur des à puce magnétique (Balluff par exemple, matériel non inclus)
- Rapport d'ensemble d'outils imprimable
- Gestion des mesures théoriques et des tolérances

Mesure d’outil à camera principale (diascopique) et inspection de pointe (épiscopique) :
- Lentille bi-télécentrique
- Doublets optiques à faible F/Nombre afin d'éliminer l'erreur du cercle de netteté
- Grossissement 26X, zoom numérique 2X et 4X disponible
- Capteur C-MOS 1,3 Mégapixels, connexion USB 2.0 haute vitesse
- Zone d'image encadrée 10 x 10 mm (3 fois plus grande que les valeurs standard)
- Illuminateur épiscopique avec lentille annulaire et lentille rouge, illuminateur diascopique avec lumière punctiforme rouge

Deuxième/troisième caméra : inspection de pointe (épiscopie) avec mesure sur écran :
- Lentille bi-télescopique
Opportunité de visualiser l’outil à partir de la partie supérieure (avant) ou du côté (corps). Grâce au support rotatif de 90°, la caméra peut être retirée de la partie supérieure afin de ne pas obstruer les opérations de mesure.
- Grossissement 60X, zoom numérique 2X et 4X disponible
- Capteur C-MOS 1,3 Mégapixels, connexion USB 2.0 haute vitesse
- Zone d'image encadrée 4 x 4 mm (3,9 µm/pixel)
- Illuminateur : anneau épiscopique à lumière diffuse et à faible angle : réduit l'éblouissement causé par la caractéristique de la surface de l'outil

Transducteurs linéaires ELBO CONTROLLI en verre optique de type laser HP certifié SLIDE 371
- Résolution axiale : X = 1 µm, Z = 1 µm.
Protection anti-poussière fournie pour les cas de non utilisation.
Dimensions globales : L = 1237 mm, H = 1874 mm, P = 646 mm
Poids net : 265 kg

OPTIONS :
-Index des broches en quatre positions angulaires : 0°-90°-180°-270°
- Axe C, affichage du corps de la broche et du porte-broche
-Système d’identification du porte-broche monté sur le corps de la broche
- Système d'identification du porte-broche (SP-ID) pour porte-broche supplémentaire, monté sur la broche interchangeable
