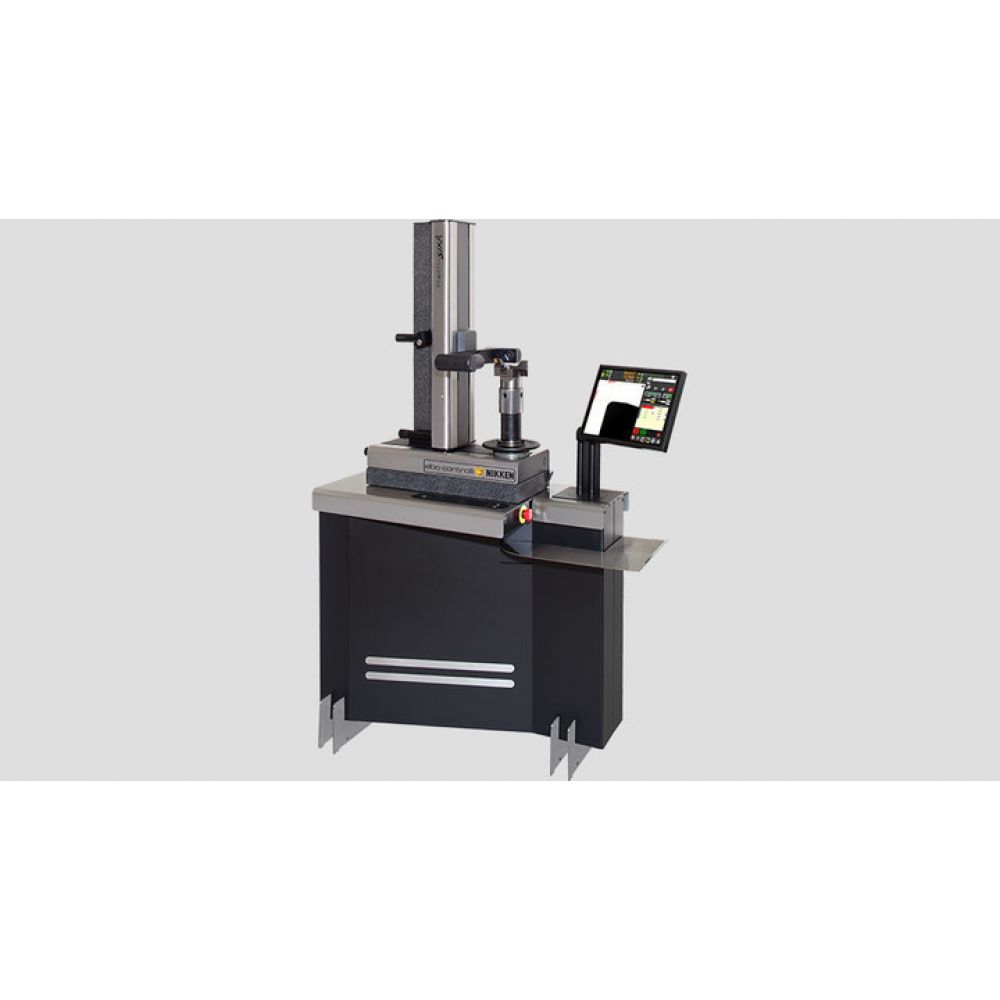

Cette toute nouvelle fonction de mesure automatique incluse dans le banc de préréglage Hathor SIX introduit une fonction qui est unique dans ce type de machines.

Lorsque la « mesure automatique » est effectuée, la broche tourne à une vitesse qui est calculée en fonction du diamètre périphérique de l'outil pour s'assurer que l'arête de coupe est capturée avec le plus haut niveau de précision.

De plus, à l'approche du point le plus haut de chaque arête de coupe, le logiciel calcule la décélération et l'accélération de la broche pour garantir une mesure absolument précise de chaque arête de coupe. Cette fonction est différente des autres machines sur le marché qui utilisent une vitesse de rotation constante basée sur un diamètre d'outil défini, en liant plutôt la fonction de mesure automatique du banc de préréglage au diamètre de l'outil mesuré.

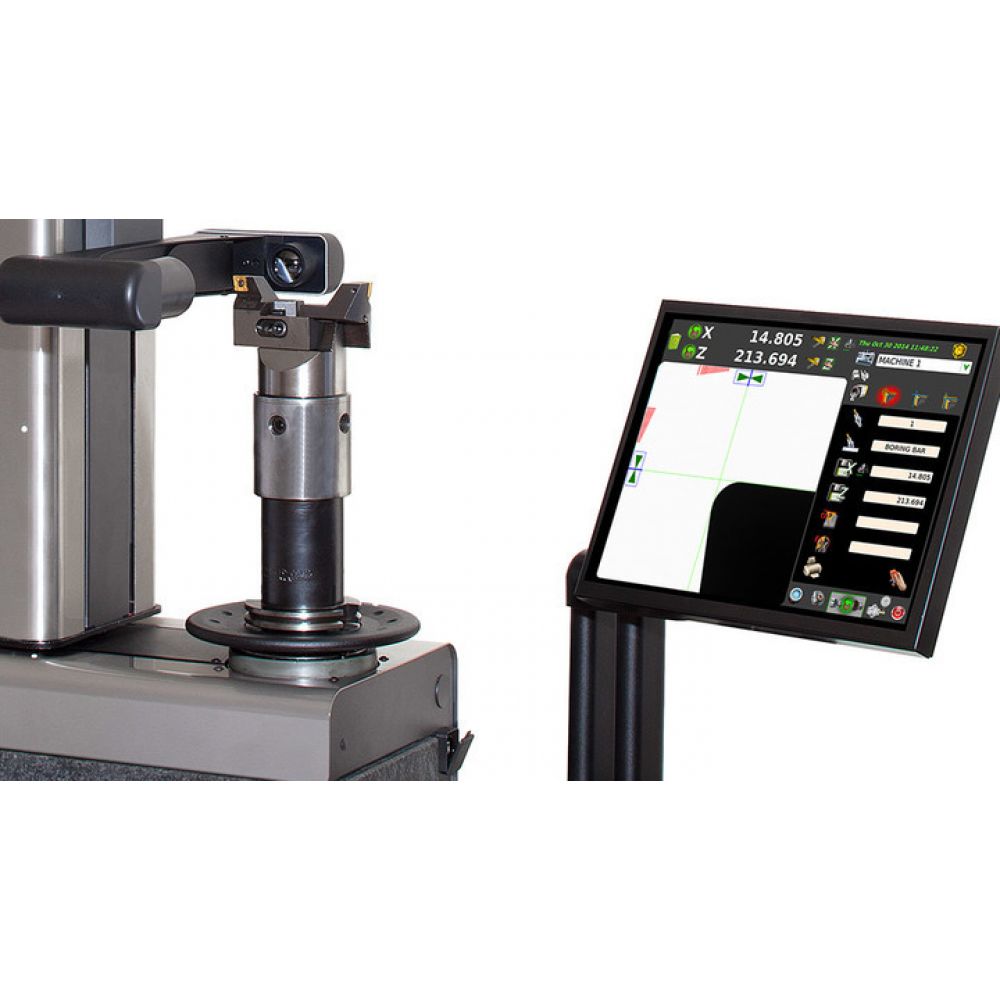

• Fonction de mesure automatique combinée avec l’écran tactile TFT de 15 po monté horizontalement pour une facilité de visualisation.
• La toute nouvelle fonction de mesure automatique qui l’arête de coupe est capturé avec le plus haut niveau de précision.
• Colonne et base en granit solides pour garantir et maintenir un maximum de précision.

Cadre principal et structure

Conçue pour être montée sur plancher avec une structure de machine en acier inoxydable pour fournir une rigidité et une précision accrues. Colonne et base en granit solides pour garantir et maintenir un maximum de précision.

Système de broches

Une grande variété d’outils peut être préréglée à l’aide des cartouches de broches interchangeables plutôt que des adaptateurs. Cela réduit le nombre de connexion d’interface et fournit de la précision sur tous les types de broches.

Fonctionnalité

Dotée d’une fonction de mesure automatique combinée avec l’écran tactile TFT de 15 po monté horizontalement pour une facilité de visualisation. L’écran partagé affiche des images de l’outil actuel tout en permettant l’accès aux fonctions logicielles actuelles.

Caractéristiques techniques :

Plage de mesure : diamètre max. 400 mm (rayon 200 mm), hauteur max. 600 mm
Structure de la machine en acier inoxydable offrant une grande résistance mécanique et une longue durée de vie, montée au sol avec des supports auto-nivelants en acier indéformable
Base et colonne en granit naturel : linéarité erreur max 2 µm/Mt - certification avec Taylor Hobson rés. 1 µm/Mt. niveau électronique millimétrique
Porte-broche rotatif interchangeable (à sélectionner) erreur de sortie max < 2 µm
Index de la broche en quatre positions angulaires : 0° - 90° - 180° - 270°
Affichage de l’axe C : position angulaire de la chemise de broche avec une résolution de 0.01°Moteur assurant la rotation automatique de la broche avec engagement pneumatique de la transmission du mouvement pour un jeu nul (système breveté)
Système d'identification du porte-broche (SP-ID) pour le porte-broche supplémentaire, monté sur la broche interchangeable
Glissières prismatiques à double voûte en arc : n°2 glissières axe X, n°1 glissière axe Z
Patin à double recirculation de billes (trois au total), lubrifiés à vie (glissières de précharge/glissières : Classe P/H)
Serrage mécanique universel des outils (ISO/BT uniquement)
Freinage pneumatique-mécanique de la rotation du porte-broche
Ressort spiral d'Archimède à charge constante (par opposition à un système de contrepoids de masse)

Système de vitesse pour la mesure de l’outil et l’inspection de la coupe comprenant :
- Capteur C-MOS - Zone d'image encadrée 6,4 x 6,4 mm
- Grossissements environ 30X
- Lentille bi-télécentrique
- Illuminateur épiscopique à lumière rouge avec lentille annulaire, illuminateur ponctuel à diascopique de lumière rouge

Interface opérateur-machine via :
- Écran tactile couleur TFT de 15 po.
- Processeur Intel I3 Quad Core
- Système d’exploitation UBUNTU 14.04 LTS LINUX
- Stockage de données sur disque à l'état solide SSD
- Gestion des blocs des axes X et Z avec contrôle de la vitesse maximale de translation 2 mm/sec
- Trois ports USB et un port réseau LAN

Logiciel standard :
- Gestion de l'origine des machines à commande numérique par ordinateur et adaptateurs
- Création d'une liste d'outils et/ou d'un outil unique
- Changement automatique de l'attribution de l'origine de la machine à commande numérique par ordinateur
- Td SIX (Tool Data SIX) à gérer :
- jeu d'outils et générateur universel de post-processeur.
- porte-code à puce magnétique (Balluff par exemple, matériel non inclus).
- rapport imprimable sur l'ensemble des outils
- gestion des mesures théoriques et des tolérances
- Rotation automatique du porte-broche avec cycles automatiques de mesure des outils
- La vitesse périphérique de rotation de la broche est calculée et contrôlée en fonction du diamètre de l'outil en cours de mesure
- Technologie TLA (Tool Link App) pour la transmission des données d'outils directement à la mémoire de la commande numérique (DNC)
- Prêt pour l'infrastructure TID pour l'identification des outils avec le code Datamatrix

Transducteurs linéaires ELBO CONTROLLI en verre optique de type laser HP certifié SLIDE 371
- Résolution axiale : X = 1 µm, Z = 1 µm.

Protection anti-poussière fournie pour les cas de non utilisation.

Dimensions globales : Longueur = 1240 mm, Hauteur = 1840 mm, Profondeur = 558 mm

Poids net : 190 kg
