Banc de préréglage d'outils E68B
Banc de préréglage d'outils E68B
Partager :

Notre banc de préréglage d’outils 68B a été mis au point comme option d’entrée de gamme à hautes spécifications pour nos bancs de préréglage avancés. Par rapport au reste de notre gamme de modèles de bancs de préréglage, la structure, la conception et les capacités offrent des avantages considérables.

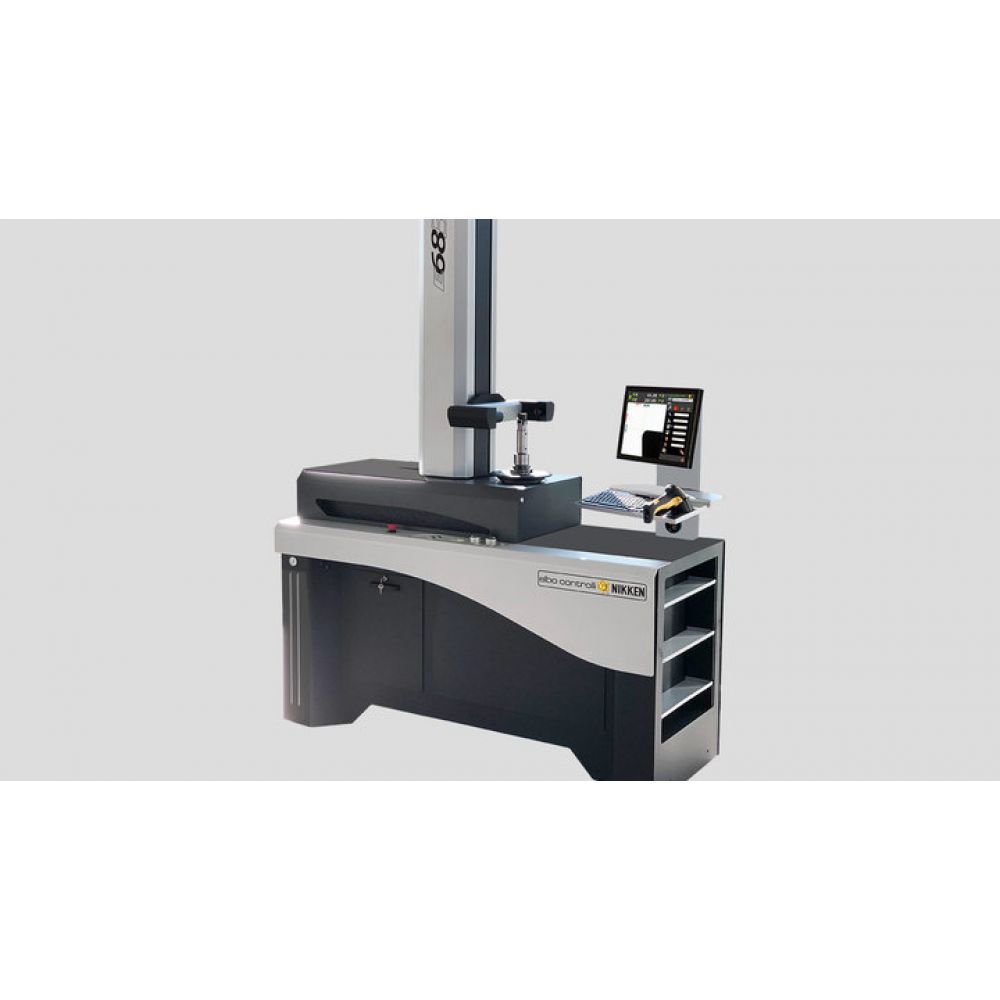

Conçue pour être totalement autonome sur sa propre embase intégrale, la 68B se caractérise par une structure en granit broyé et en acier inoxydable combinée à une grande caméra numérique et à un système de menus à écran tactile - cette nouvelle électronique offre une simplicité d'utilisation et de fonctionnement inégalée.

Tous les mouvements des axes sur la 68B sont contrôlés par un servomoteur et l’opérateur n’est absolument pas en contact avec la colonne. Cela augmente considérablement la précision et la répétabilité de la machine par rapport aux machines similaires qui intègrent le mouvement via une poignée manuelle montée sur la colonne.

  • L'écran tactile couleur de 15 po de la 68B fait partie du système d'exploitation UBUNTU Linux qui inclut la possibilité de zoomer via la caméra haute résolution.
  • En utilisant votre réseau existant et le système DNC, notre logiciel, en standard, offre la possibilité de convertir les données mesurées en codes CNC afin d'être directement transférrés vers la machine dans la fenêtre des longueurs Offset des mandrins.
  • Le système de broches de haute précision est entièrement interchangeable, et utilise une cartouche d'une seule pièce avec un serrage d’outil mécanique complet - ce qui élimine le besoin d'adaptateurs et les erreurs associées à leur utilisation.

Système de broches

Doté du dernier système de broches complètement interchangeables haute précision et utilisant une cartouche d'une seule pièce avec un serrage d'outil entièrement mécanique (système pneumatique) capable de serrer les tiges d'outil ISO/BT, HSK et Polygon/Capto ce qui élimine le besoin d'adaptateurs et les erreurs associées à leur utilisation. La construction de ce système s'apparente plus à une broche de machine-outil qu'à une broche de banc de préréglage d'outils !

Caractéristiques techniques :

Plage de mesure : diamètre max. 600 mm (rayon 300 mm), hauteur max. 800 mm
Structure de la machine monobloc en acier, montée au sol avec 4 supports réglables par amortisseur de vibrations
Base et colonne en granit naturel : erreur de linéarité max 2 µm/Certification Mt avec Taylor Hobson res. 1 µm/Niveau millimétrique électronique Mt
Porte-broche rotatif ISO/BT/HSK/VDI/CAPTO …... etc. interchangeable (à spécifier), erreur de sortie maximale < 2 µm
Index des broches en quatre positions angulaires : 0°-90°-180°-270°
Système d'identification des porte-broches (SP-ID) avec technologie NFC pour identifier automatiquement le porte-broche après chaque remplacement
Glissières prismatiques à double voûte en arc : n°2 glissières de l'axe X, n°1 glissière de l'axe Z
Glissières à double circulation de billes (trois au total), lubrifiées à vie (glissières de précharge/glissières : Classe P/H)
Serrage universel motorisé des outils mécaniques (outils ISO/BT/HSK/CAPTO à préciser)
Freinage pneumatique de la rotation du porte-broche à 3 pistons à 120°.
Mouvements d'axes motorisés
Panneau de commande avec volants micrométriques et boutons à mouvement rapide (2,5 m/min)

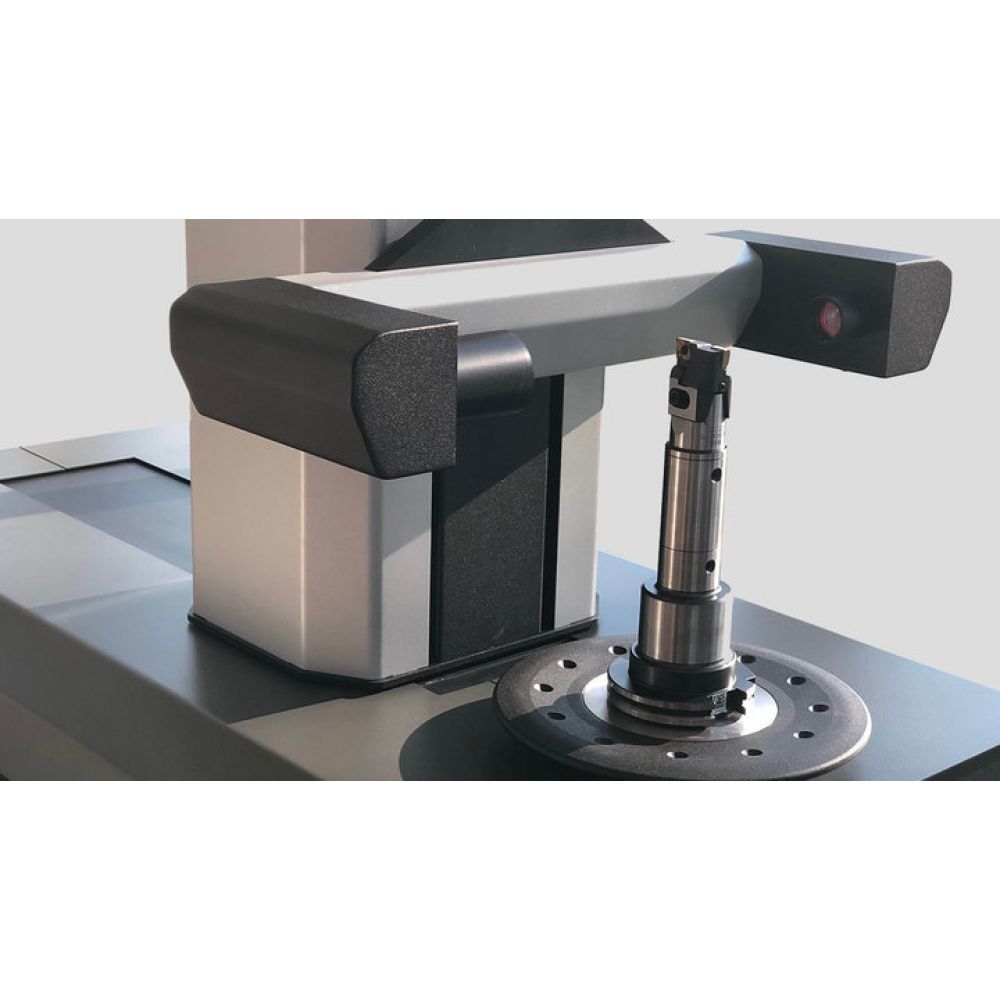

Système de vitesse pour la mesure de l’outil et l’inspection de la coupe comprenant :
- Capteur C-MOS - Zone d'image encadrée 5 x 5 mm
- Grossissements environ 38X
- Lentille bi-télécentrique
- Illuminateur épiscopique à lumière rouge avec lentille annulaire, illuminateur ponctuel à diascopique de lumière rouge

Interface opérateur-machine via :
- Écran tactile couleur TFT 15 pouces
- Carte mère industrielle avec processeur Intel
- Système d'exploitation UBUNTU LINUX LTS
- Stockage de données sur disque à l'état solide SSD
- 4 ports USB
- 1 port réseau LAN et connexion sans fil

Logiciel standard :
- Gestion de l'origine des machines CNC
- Liste de création d'outils et/ou outil unique
- Gestion des mesures théoriques et des tolérances
- Rapport d'ensemble d'outils imprimable
- Changement automatique de l'attribution de l'origine de la machine CNC
- Créateur universel de post-processeur TD SIX (Tool Data SIX)
- Prêt pour l'infrastructure TID pour l'identification des outils avec le code Datamatrix
- Prêt pour le porte-code de la puce magnétique (Balluff par exemple, matériel non inclus)
- Mise à jour gratuite du logiciel téléchargeable sur Internet

NOUVEAUX Transducteurs linéaires ELBO CONTROLLI en verre optique avec support en GRANIT BROYÉ type à PATINS GS371 certifié HP laser
- Résolution des axes : X= 1 µm, Z= 1 µm
Protection anti-poussière fournie pour les cas de non utilisation.
Dimensions globales : Longueur = 1700mm, Hauteur = 2300mm, Profondeur = 700mm
Poids net : ∼ 570 Kg

OPTIONS :
- Porte-broche supplémentaire ISO/BT/HSK/CAPTO... etc.
- Diamètre max 800 mm (rayon 400 mm), hauteur max 1000 mm
- Visualisation de l'axe C : position angulaire du porte-broche avec une résolution de 0,01°.
- Imprimante d'étiquettes Dymo
