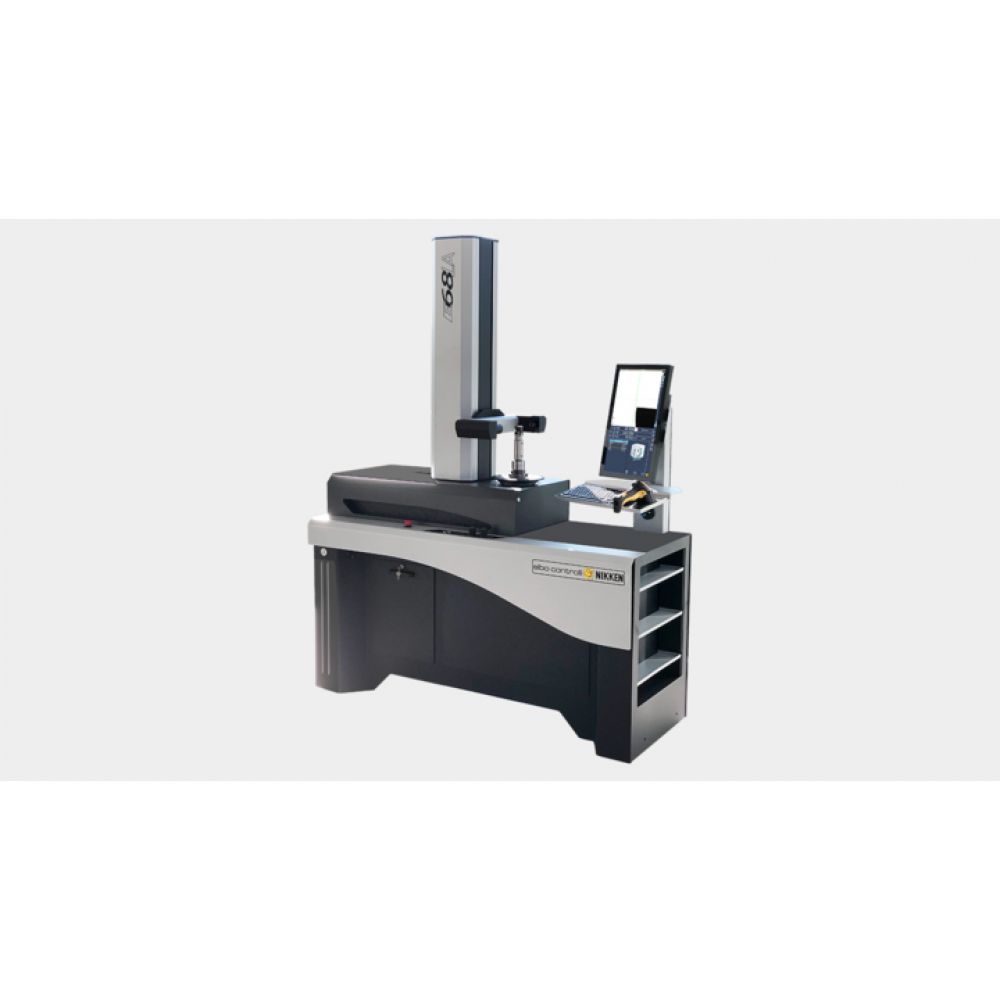

L'un de nos bancs de préréglage d'outils les plus avancés, le banc de préréglage E68LA, est l'option autofocus de l’E68L. La fonction autofocus permet la recherche et la mesure automatique des fraises à une ou plusieurs arêtes, offrant ainsi un niveau de précision encore plus élevé.

Par rapport aux modèles inférieurs, tous présentant par eux-mêmes beaucoup de capacités, la structure, les performances et la conception (en particulier les capacités électroniques et logicielles) offrent des avantages considérables.

Conçue pour être totalement autonome sur sa propre embase intégrale, la E68LA se caractérise par une structure en granit broyé et en acier inoxydable combinée à un système de caméra numérique à deux larges écrans et une architecture d’ordinateur intégralement industrielle - cette nouvelle électronique et ce nouveau logiciel offrent une simplicité d'utilisation et de fonctionnement inégalée.

Doté du dernier système de broches complètement interchangeables haute précision et utilisant une cartouche d'une seule pièce avec un serrage d'outil entièrement mécanique (système pneumatique) capable de serrer les tiges d'outil ISO/BT, HSK et Polygon/Capto ce qui élimine le besoin d'adaptateurs et les erreurs associées à leur utilisation. La construction de ce système s'apparente plus à une broche de machine-outil qu'à une broche de banc de préréglage d'outils !

La E68LA est aussi une « preuve future » en ce sens que dans les douze prochains mois, notre nouveau « MUST », la technologie de soutien aux utilisateurs de mesures, sera disponible pour tous les utilisateurs existants en option supplémentaire. La solution offre une toute nouvelle rotation pour les machines « CNC » sur un banc de préréglage d'outils et dispose d'un programme de mesure unique et convivial, intégré dans une interface intelligente, pour permettre la sélection et le réglage de tous les points de mesure, du nombre de fraises, des valeurs théoriques et des tolérances. Le tout sur une seule page et vous décidez comment mesurer et où/comment exporter les données (post-processeur, TiD, RFID ou simplement enregistrer et imprimer un rapport complet).

• Moniteur à écran tactile industriel TFT Full HD de 22 po monté verticalement.
• Système de caméra avec des dimensions accrues pour permettre la mesure de diamètres atteignant 600 mm.
• Granit naturel utilisé pour la colonne et l’embase avec une section accrue en comparaison avec le modèle précédent.

Mouvements des axes

Tous les mouvements des axes sur la E68LA sont contrôlés par un servomoteur et l’opérateur n’est absolument pas en contact avec la colonne. Cela augmente considérablement la précision et la répétabilité de la machine par rapport aux machines similaires qui intègrent le mouvement via une poignée manuelle montée sur la colonne.

Paquet logiciel

Un système complet de gestion d’outils est intégré dans le nouveau paquet logiciel, ainsi qu’un port réseau. En travaillant avec votre système DNC, notre logiciel, convertit les données d'outils mesurées en code CNC pour les charger directement dans la commande de la machine et dans les pages de correcteurs d'outils correspondantes.

Fonctionnalité

Les capacités supplémentaires sont entre autres la capacité d’importation et d’exportation de profils .DXF CAD pour un contrôle et une comparaison détaillés dans le système à double caméra.

Caractéristiques techniques :

Plage de mesure : diamètre max 600 mm (rayon 300 mm) hauteur max 800 mm
Structure de la machine monobloc en acier, montée au sol avec 4 supports réglables par amortisseur de vibrations
Base et colonne en granit naturel : erreur de linéarité max 2 µm/Certification Mt Taylor Hobson res. 1 µm/Niveau millimétrique électronique Mt
ISO/BT/HSK/VDI/CAPTO ......... etc. Porte-broche rotatif interchangeable (à préciser) erreur de battement maxi < 2 µm
Indexation de la broche en quatre positions angulaires : 0° - 90° - 180° - 270°
Visualisation de l’axe C : position angulaire du porte-broche avec une résolution de 0,01°
Moteur assurant la rotation automatique de la broche avec engagement pneumatique de la transmission du mouvement pour un jeu nul (système breveté)
Système d'identification des porte-broches (SP-ID) avec technologie NFC pour identifier automatiquement le porte-broche après chaque remplacement
Glissières prismatiques à double voûte en arc : n°2 glissières axe X, n°1 glissière axe Z
Patins à double recirculation de billes (quatre au total) lubrifiés à vise (glissières de précharge/glissières : Classe P/H)
Serrage universel motorisé des outils mécaniques (outils ISO/BT/HSK/CAPTO à préciser)
Freinage pneumatique du porte-broche, rotation avec 3 pistons à 120°
Mouvements motorisés des axes

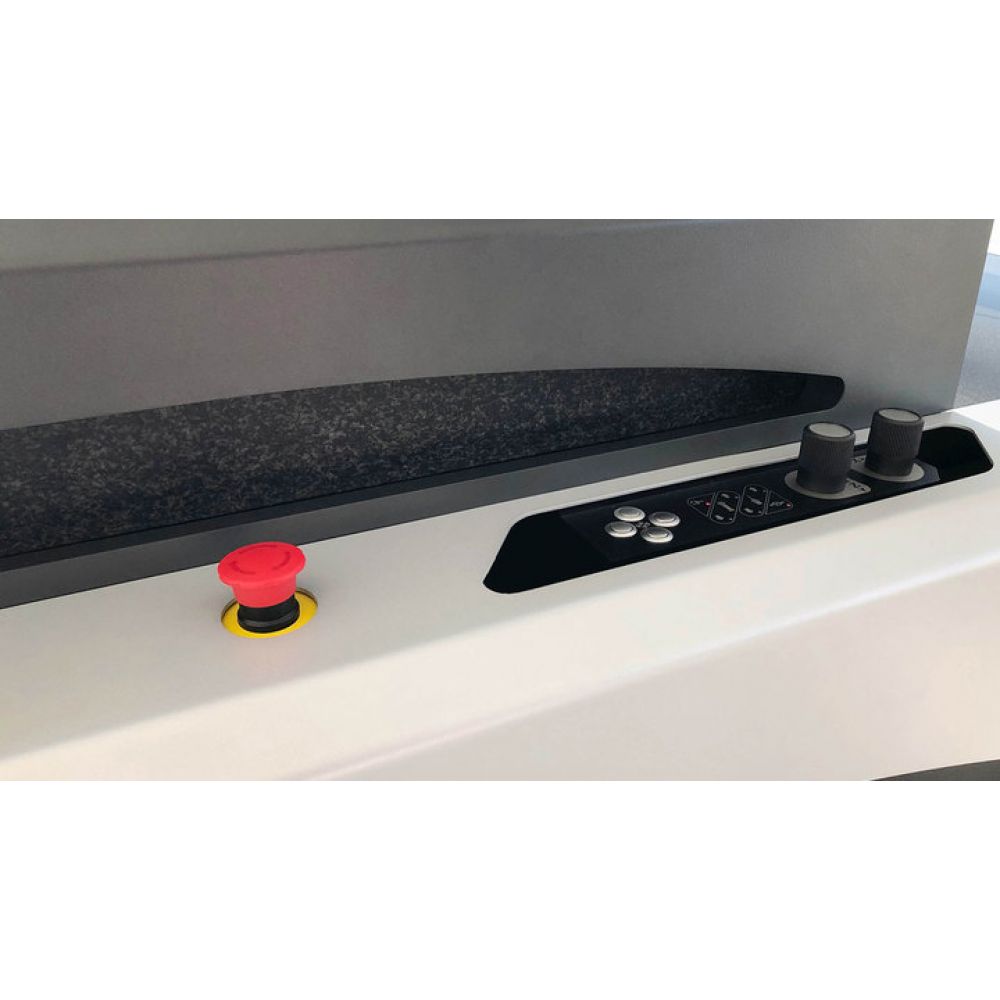

Panneau de commande avec volants micrométriques et boutons à mouvement rapide (2,5 m/min)

Système de vitesse pour la mesure de l’outil et l’inspection de la coupe comprenant :
- Capteur C-MOS - Zone d'image encadrée 8 x 8 mm
- Grossissements environ 32X
- Lentille bi-télécentrique
- Illuminateur épiscopique à lumière rouge avec lentille annulaire, illuminateur ponctuel à diascopique de lumière rouge

Interface opérateur-machine via :
- Moniteur vertical à écran tactile couleur TFT Full HD de 22 pouces
- Processeur Intel Quad Core
- Système d'exploitation UBUNTU LINUX LTS
- Stockage de données sur disque à l'état solide SSD
- 4 ports USB
- 1 port réseau LAN RJ45 et connexion sans fil

Logiciel standard :
- Gestion d’origine de machines à commande numérique par ordinateur
- Liste de création des outils et/ou origine unique, possibilité de création d’un format personnalisé
- Gestion des mesures théoriques et des tolérances
- Générateur universel de post-processeur
- Modification automatique de l’affectation de l’origine de la machine à commande numérique
- Rapport de réglage d’outils imprimable
- Rotation automatique du porte-broche avec cycles de mesure automatique de l'outil pour outil de coupe simple ou à plusieurs tranchants
- La vitesse périphérique de rotation de la broche est calculée et contrôlée en fonction du diamètre de l'outil en cours de mesure
- Possibilité d'importer des dessins au format DXF pour les superposer sur le profil de l'outil motorisé
- Acquisition de profils d’outils exportables au format DXF
- Prêt pour l'infrastructure TID pour l'identification des outils avec le code Datamatrix
- Prêt pour installation du porte-code à puce magnétique (Balluff par exemple, matériel non inclus)
- Mise à niveau téléchargeable en ligne gratuitement

NOUVEAUX Transducteurs linéaires ELBO CONTROLLI en verre optique avec support en GRANIT BROYÉ type à PATINS GS371 certifié HP laser
- Résolution des axes : X= 1 µm, Z= 1 µm
Protection anti-poussière fournie pour les cas de non utilisation.
Dimensions globales : Longueur = 1700mm, Hauteur = 2300mm, Profondeur = 700mm
Poids net : ∼ 570 Kg

OPTIONS :
- Porte-broche supplémentaire ISO/BT/HSK/CAPTO... etc.
- Diamètre max 800 mm (rayon 400 mm), hauteur max 1000 mm
- Imprimante d'étiquettes Dymo
-Moniteur vertical à double écran tactile Full HD TFT de 22 po dédié à l’intégration du logiciel TP32 pour la gestion des outils
