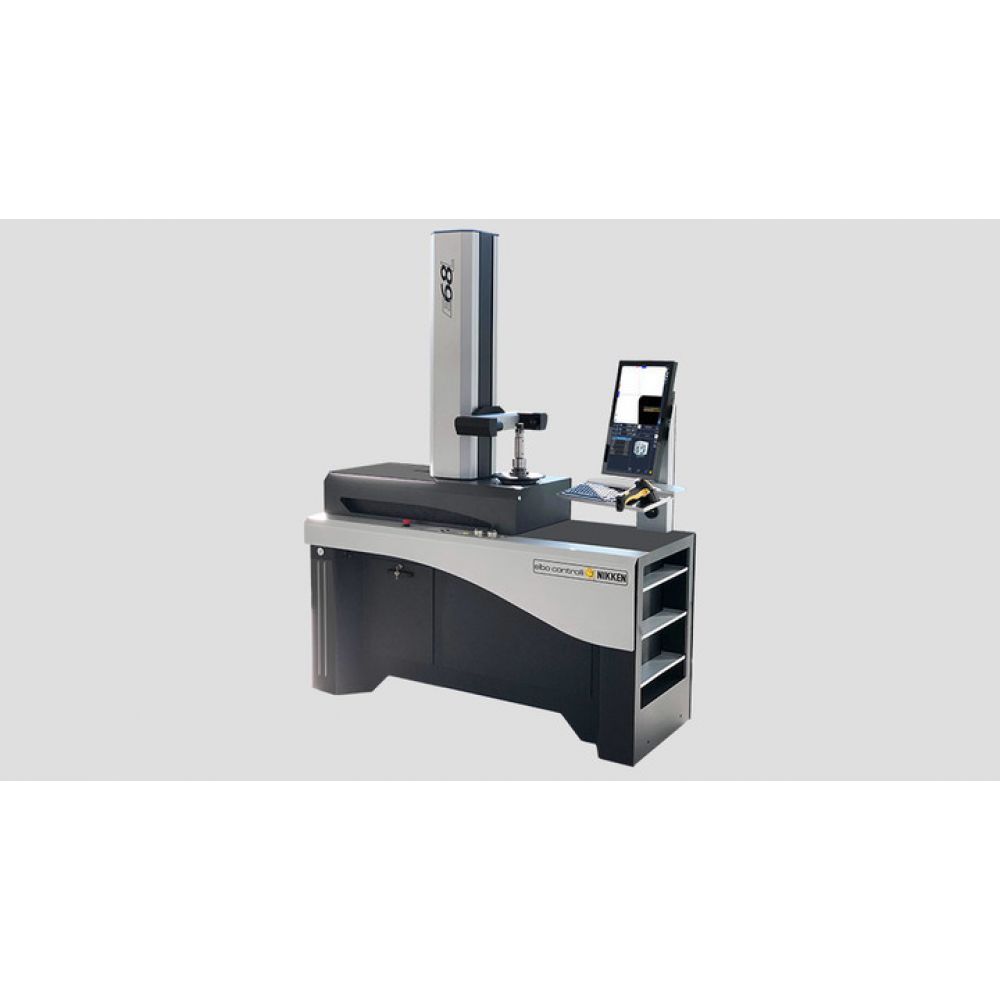

Banc de préréglage d'outils E68L
Banc de préréglage d'outils E68L
Partager :

Notre banc de préréglage haut de gamme E68L a été développé à partir de zéro comme l'option de spécification de « haut de gamme » pour notre nouvelle génération de bancs de préréglage d'outils avancés. Par rapport aux modèles inférieurs, tous présentant par eux-mêmes beaucoup de capacités, la structure, les performances et la conception (en particulier les capacités électroniques et logicielles) offrent des avantages considérables.

Conçue pour être totalement autonome sur sa propre embase intégrale, la E68L se caractérise par une structure en granit broyé et en acier inoxydable combinée à un système de caméra numérique à deux larges écrans et une architecture d’ordinateur intégralement industrielle - cette nouvelle électronique et ce nouveau logiciel offrent une simplicité d'utilisation et de fonctionnement inégalée.

Doté du dernier système de broches complètement interchangeables haute précision et utilisant une cartouche d'une seule pièce avec un serrage d'outil entièrement mécanique (système pneumatique) capable de serrer les tiges d'outil ISO/BT, HSK et Polygon/Capto ce qui élimine le besoin d'adaptateurs et les erreurs associées à leur utilisation. La construction de ce système s'apparente plus à une broche de machine-outil qu'à une broche de banc de préréglage d'outils !

  • Tous les mouvements des axes sont contrôlés par un servomoteur et l’opérateur n’est absolument pas en contact avec la colonne.
  • Un système complet de gestion d’outils est intégré dans le nouveau paquet logiciel, ainsi qu’un port réseau.
  • Fonction d’exportation et d’importation de profils DXF CAD.

Mouvements des axes

Tous les mouvements des axes sur la E68L sont contrôlés par un servomoteur et l’opérateur n’est absolument pas en contact avec la colonne. Cela augmente considérablement la précision et la répétabilité de la machine par rapport aux machines similaires qui intègrent le mouvement via une poignée manuelle montée sur la colonne.

Paquet logiciel

Un système complet de gestion d’outils est intégré dans le nouveau paquet logiciel, ainsi qu’un port réseau. En travaillant avec votre système DNC, notre logiciel, en standard, convertit les données d'outils mesurées en code CNC pour les charger directement dans la commande de la machine et dans les pages de correcteurs d'outils correspondantes.

Fonctionnalité

Les capacités supplémentaires sont entre autres la capacité d’importation et d’exportation de profils .DXF CAD pour un contrôle et une comparaison détaillés dans le système à double caméra.

Caractéristiques techniques :

Plage de mesure : diamètre max 600 mm (rayon 300 mm) hauteur max 800 mm
Structure de la machine monobloc en acier, montée au sol avec 4 supports réglables par amortisseur de vibrations
Base et colonne en granit naturel : erreur de linéarité max 2 µm/Certification Mt Taylor Hobson res. 1 µm/Niveau millimétrique électronique Mt
ISO/BT/HSK/VDI/CAPTO ......... etc. Porte-broche rotatif interchangeable (à préciser) erreur de battement maxi < 2 µm
Indexation de la broche en quatre positions angulaires : 0°-90°-180°-270°
Système d'identification des porte-broches (SP-ID) avec technologie NFC pour identifier automatiquement le porte-broche après chaque remplacement
Glissières prismatiques à double voûte en arc : n°2 glissières de l'axe X, n°1 glissière de l'axe Z
Glissières à double circulation de billes (trois au total), lubrifiées à vie (glissières de précharge/glissières : Classe P/H)
Serrage universel motorisé des outils mécaniques (outils ISO/BT/HSK/CAPTO à préciser)
Freinage pneumatique de la rotation du porte-broche à 3 pistons à 120°.
Mouvements d'axes motorisés
Panneau de commande avec volants micrométriques et boutons à mouvement rapide (2,5 m/min)

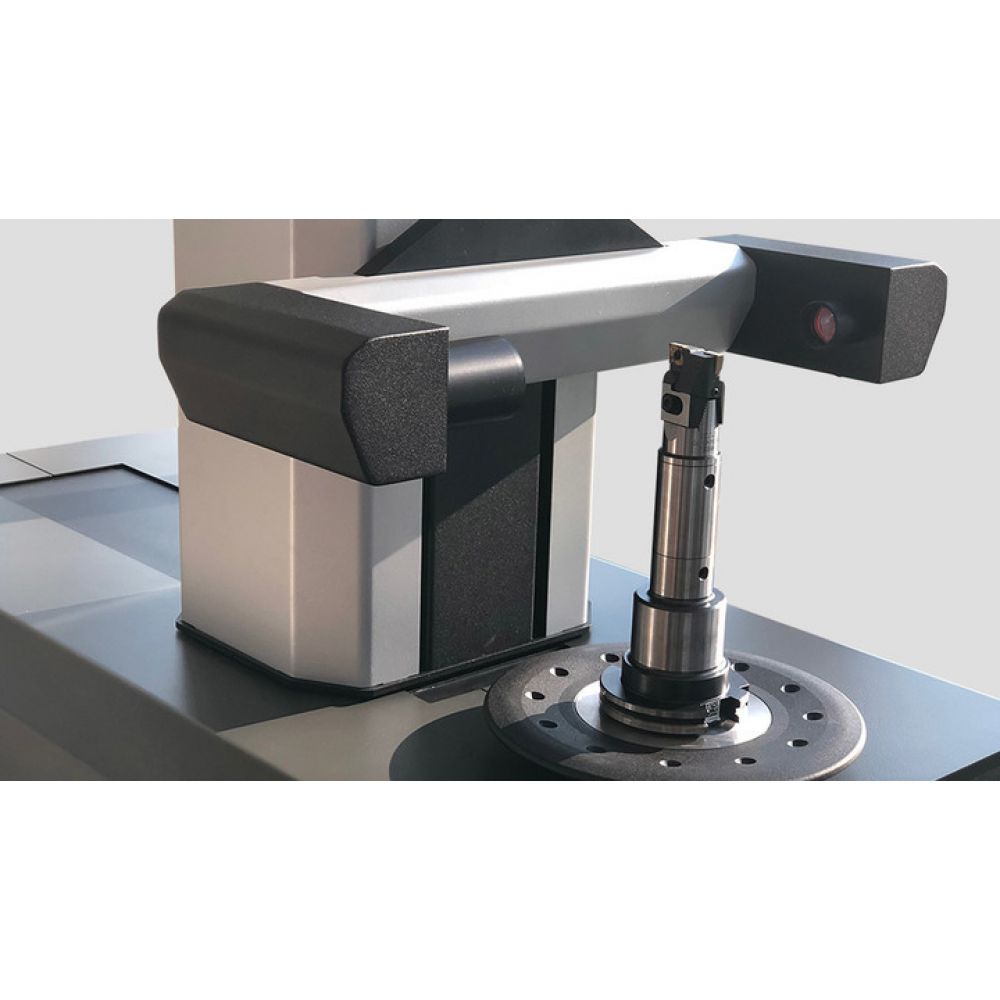

Système de vitesse pour la mesure de l’outil et l’inspection de la coupe comprenant :
- Capteur C-MOS - Zone d'image encadrée 8 x 8 mm
- Grossissements environ 32X
- Lentille bi-télécentrique
- Illuminateur épiscopique à lumière rouge avec lentille annulaire, illuminateur ponctuel à diascopique de lumière rouge

Interface opérateur-machine via :
- Moniteur vertical à écran tactile couleur TFT Full HD de 22 pouces
- Processeur Intel Quad Core
- Système d'exploitation UBUNTU LINUX LTS
- Stockage de données sur disque à l'état solide SSD
- 4 ports USB
- 1 port réseau LAN RJ45 et connexion sans fil

Logiciel standard :
- Gestion de l'origine des machines CNC
- Liste de création d'outils et/ou outil unique, possibilité de création d’un format personnalisé
- Gestion des mesures théoriques et des tolérances
- Générateur universel de post-processeur
- Changement automatique de l'attribution de l'origine de la machine CNC
- Rapport d'ensemble d'outils imprimable
- Possibilité d'importer des dessins au format DXF pour les superposer sur le profil de l'outil motorisé
- Acquisition de profils d'outils exportable au format DXF
- Prêt pour l'infrastructure TID pour l'identification des outils avec le code Datamatrix
- Prêt pour le porte-code de la puce magnétique (Balluff par exemple, matériel non inclus)
- Mise à jour gratuite du logiciel téléchargeable sur Internet

NOUVEAUX Transducteurs linéaires ELBO CONTROLLI en verre optique avec support en GRANIT BROYÉ type à PATINS GS371 certifié HP laser
- Résolution des axes : X= 1 µm, Z= 1 µm
Protection anti-poussière fournie pour les cas de non utilisation.
Dimensions globales : Longueur = 1700mm, Hauteur = 2300mm, Profondeur = 700mm
Poids net : ∼ 570 Kg

OPTIONS :
- Porte-broche supplémentaire ISO/BT/HSK/CAPTO... etc.
- Diamètre max 800 mm (rayon 400 mm), hauteur max 1000 mm
- Visualisation de l'axe C : position angulaire du porte-broche avec une résolution de 0,01°.
- Imprimante d'étiquettes Dymo
-Moniteur vertical à double écran tactile Full HD TFT de 22 po dédié à l’intégration du logiciel TP32 pour la gestion des outils
