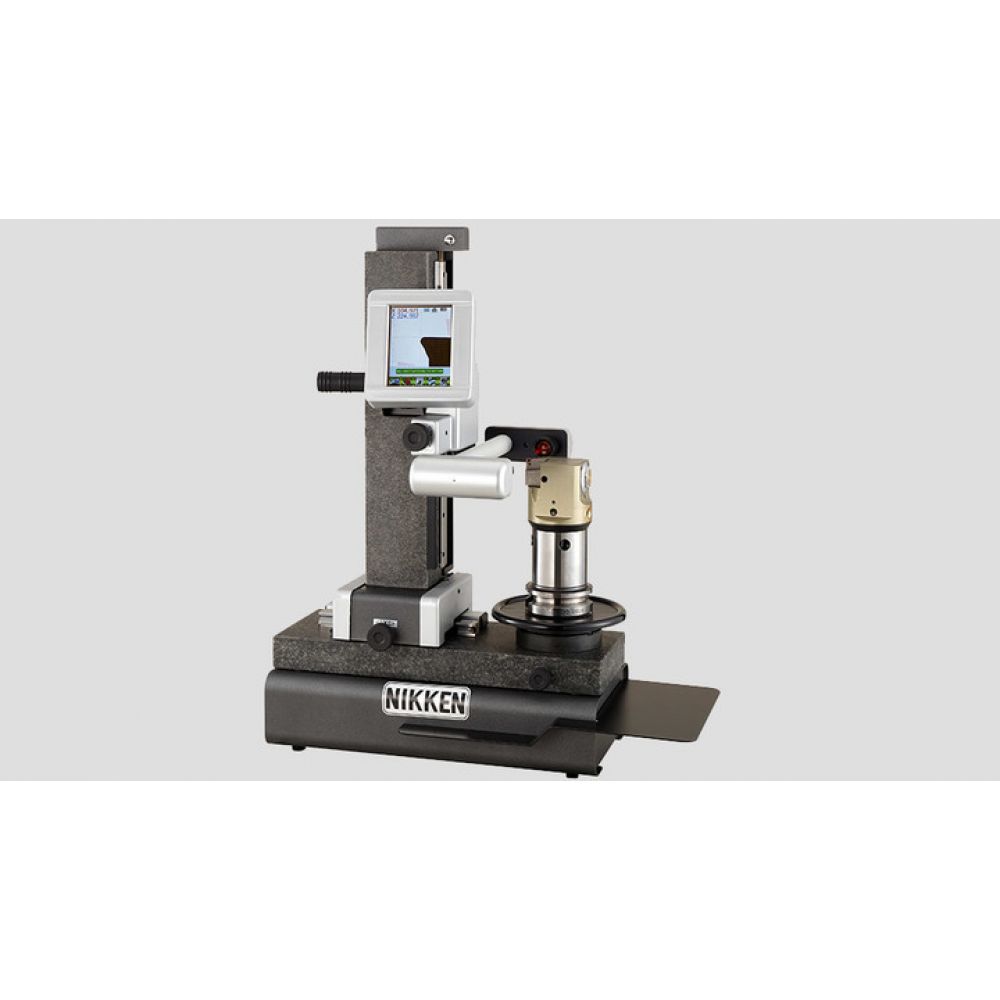

Banc de préréglage d'outils E236N
Le banc de préréglage d’outils E236N a été mis au point comme option d’entrée de gamme de notre nouvelle génération de bancs de préréglage avancés.
Conçue pour être monté sur un banc, la E236N possède une embase et une colonne en granit broyé, une structure en acier inoxydable et un design ergonomique combinés avec un écran tactile TFT LCD de 5,7 po. Ce système offre à l’opérateur un contrôle complet et une sélection d'options et de fonctions via un système d'icônes intuitif permettant une simplicité opérationnelle et fonctionnelle inégalée.
- Le système de broches utilise une cartouche d'une seule pièce, ce qui élimine le besoin d'adaptateurs et les erreurs associées à leur utilisation.
- En travaillant avec votre système DNC, DPP convertit les données d'outils mesurées en code CNC pour les charger directement dans la commande de la machine et dans les pages de correcteurs d'outils correspondantes.
- Doté d’une embase et d’une colonne en granit broyé, avec un écran TFT LCD de 5,7 po complètement en couleur.
Système de broches
Le système de broches de précision est entièrement interchangeable, et utilise une cartouche d'une seule pièce, ce qui élimine le besoin d'adaptateurs et les erreurs associées à leur utilisation.
Paquet logiciel
Un paquet logiciel DPP est également fourni avec le modèle E236N. En travaillant avec votre système DNC, DPP convertit les données d'outils mesurées en code CNC pour les charger directement dans la commande de la machine et dans les pages de correcteurs d'outils correspondantes (les vingt premières utilisations gratuites - option dongle).
Caractéristiques techniques :
VERSIONS
- ISO/BT 40, 50 / HSK / CAPTO /porte-broche rotative VDI « INTERCHANGEABLE ».
- Porte-broche ISO 40,50 « FIXE ROTATIF »
Plage de mesure : Axe X 130 mm (diamètre 260 mm).
Plage de mesure : Axe Z 360 mm
Résolution de mesure : Axe X 0,001 mm
Résolution de mesure : Axe Z 0,001 mm
Pilote électronique basé sur un processeur RISC 32 bits et un système de vision intégré.
Capteur d’image C-MOS, résolution 0,001 mm.
Objectif télécentrique et illuminateur à DEL.
Zone d’image encadrée : env. 5 x 5 mm.
Grossissements : env. 20 X.

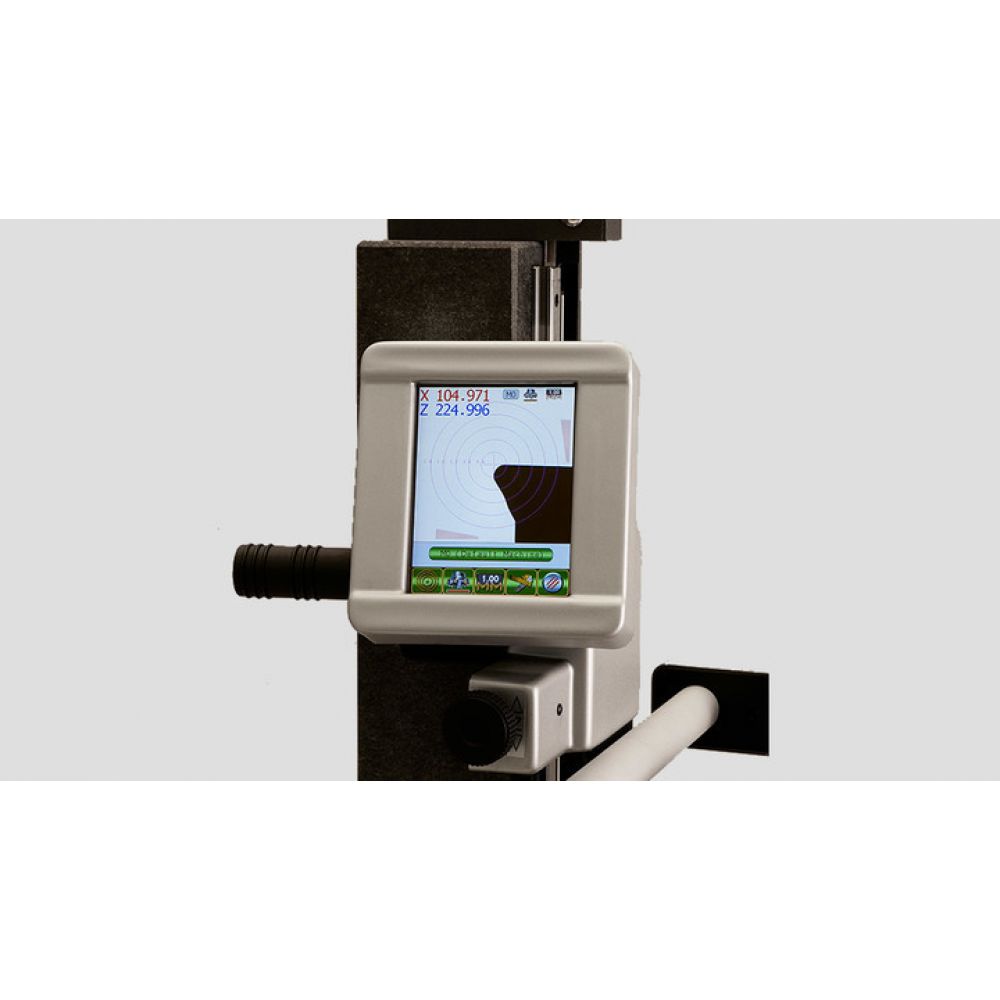

Écran graphique TFT couleur LCD de 5,7 po à matrice de points à rétro-éclairage LED (taille de l'image 90 x 120 mm).
Écran complètement tactile pour toutes les opérations du banc de préréglage.
Icônes intuitives et logiciel basé sur des menus.
Rayon d’affichage/diamètre, mm/po, abs/inscr, analogique/numérique.
Capacité de mesure par auto-ciblage plein écran.
Barres de commande basée sur les axes X et Z.
Cycle de calcul automatique du rayon et de l’angle.
Gestion d’origine de 9 machines numériques.
Gestion des tables de 9 outils numériques.
Stockage spécifique du correcteur d’outil de T, Lx, Lz, rayon d’insert.
Stockage des données sur une mémoire flash.
Port USB pour connexion avec un ordinateur (Windows).
Mise à jour du BIOS via port USB.
Alimentation externe de 24 V cc.
OPTIONS
- Imprimante d’étiquettes.
- Porte-broches et adaptateurs interchangeables ISO / BT / HSK / CAPTO / VDI.
- Logiciel DPP - Post-traitement des données : générateur de fichiers correcteurs, dans plus de 50 formats spécifiques aux machines à commande numérique par le créateur universel de post-processeurs. Gestion, sauvegarde et restauration faciles des origines des machines et des listes d’outils.
DIMENSIONS GLOBALES
- Longueur : 512 mm, hauteur : 827 mm, profondeur : 406 mm, poids : 45 kg.
