Banc de préréglage d'outils E46L
Banc de préréglage d'outils E46L
Partager :

Notre modèle E46L a été renouvellé récement!

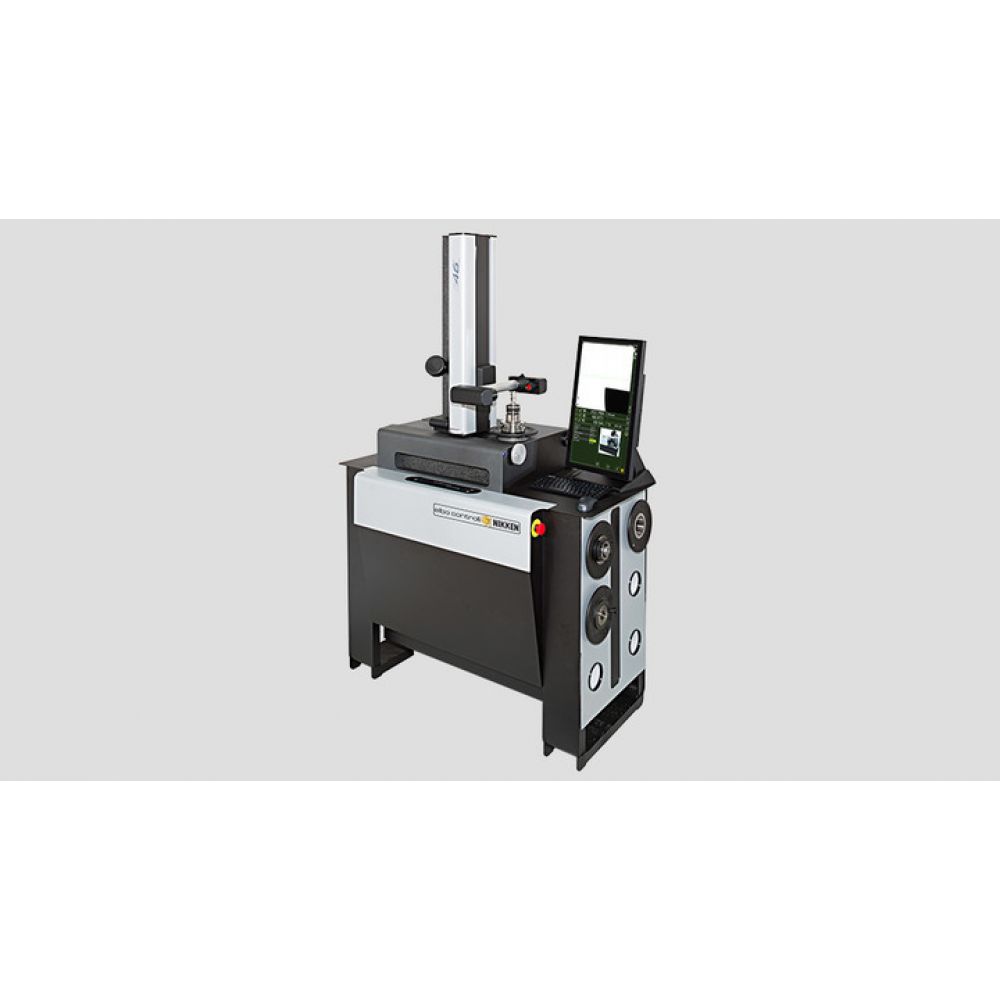

La plateforme ergonomique de tout nouveau concept est complètement autonome sur sa propre base intégrale ; la NOUVELLE E46Lse caractérise par une structure surdimensionnée en granit broyé et en acier inoxydable combinée et équipée d'un écran tactile HD 22 po.

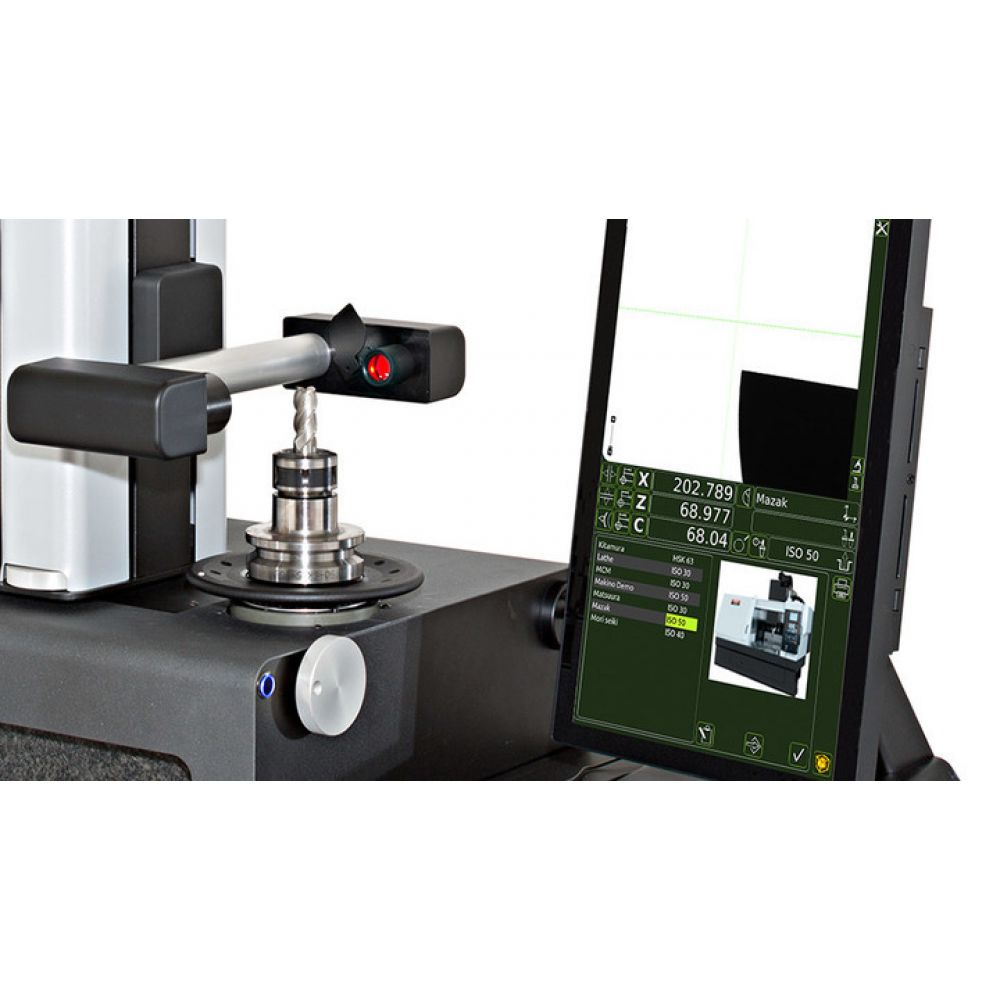

Le système d'écran tactile est monté de manière innovante en mode portrait pour faciliter la visualisation et l'utilisation. La disposition de l'écran et la conception du logiciel à base d'icônes simple à utiliser, qui est divisé en deux sections distinctes, non seulement affiche des images visibles de l'outil et du profil actuels, mais permet en outre d'accéder à toutes les fonctionnalités et aux nouvelles capacités du logiciel et du système de gestion intégrale des outils.

  • Le système de broche de précision est entièrement interchangeable et peut accueillir des cartouches pour tous les types de cônes de machine couvrant HSK, ISO, VDI, BT CAPTO et plus encore.
  • Plusieurs ports USB et possibilité de connection réseau sont logés sur le Banc de Préréglage. Ceci permet de transférer aisément les données Post-processeur Offset des mandrins, soit par clé USB ou par réseau vers la CN des machines.
  • Reconnaissance automatique de la broche via SP-ID. Cette fonction permet au Banc de Préréglage d'identifier chaque broche et de réinitialiser le logiciel, s'adaptant à la broche inserrée.


Caractéristiques techniques :

Plage de mesure : diamètre max. 400 mm (rayon 200 mm), hauteur max. 600 mm.
Structure de la machine en acier offrant une grande résistance mécanique et une longue durée de vie, montée au sol avec 3 supports fixes et 1 support réglable en acier.
Base et colonne en granit naturel : erreur de linéarité max 2 µm/Certification Mt avec Taylor Hobson res. 1 µm/Niveau millimétrique électronique Mt.
Porte-broche rotatif ISO / BT / HSK / VDI……… etc. interchangeable (à spécifier), erreur de sortie maximale < 2 µm.
Système d'identification des porte-broches (SP-ID) avec technologie NFC pour identifier automatiquement le porte-broche après chaque remplacement.
Glissières prismatiques à double voûte en arc : n°2 glissières axe X, n°1 glissières axe Z.
Glissières à double recirculation de billes, lubrifiées à vie (3) (glissières de précharge/glissières : Classe P/H).
Serrage mécanique universel d’outils géré par logiciel (outils ISO/BT uniquement).
Contrôle de la connexion par cône du porte-outils (test de sortie, outils ISO/BT uniquement).
Frein pneumatique-mécanique de la rotation du porte-broche avec compensation radiale de la force de serrage : pas d'erreur de course angulaire de l'axe.
Ressort spiral d'Archimède à charge constante (par opposition à un système de contrepoids de masse).

Système de vitesse pour la mesure de l’outil et l’inspection de la coupe comprenant :
- Capteur C-MOS - Zone d'image encadrée 10 x 10 mm
- Grossissement 26X
- Lentille bi-télécentrique
- Doublets optiques à faible F/Nombre afin d'éliminer l'erreur du cercle de netteté
- Éclairage épiscopique à DEL à lumière rouge avec lentille annulaire, éclairage ponctuel à leds diascopiques à lumière rouge

Interface opérateur-machine via :
- Moniteur à écran tactile couleur HD LCD de 22 po.
- Processeur Intel I3 Quad Core
- Système d’exploitation UBUNTU 14.04 LTS LINUX
- Stockage de données sur disque à l'état solide SSD
- Gestion des blocs des axes X et Z avec contrôle de la vitesse maximale de translation 2 mm/sec
- Quatre ports USB (clavier, souris, imprimante Dymo et une pièce de rechange) et un port réseau LAN

Logiciel standard :
- Gestion de l'origine des machines CNC et des adaptateurs
- Liste d'outils Création et/ou outil unique
- Changement automatique de l'attribution de l'origine de la machine CNC
- Jeu d'outils et générateur universel de post-processeur des à puce magnétique (Balluff par exemple, matériel non inclus)
- Rapport d'ensemble d'outils imprimable
- Gestion des mesures théoriques et des toléranc

Transducteurs linéaires ELBO CONTROLLI en verre optique de type laser HP certifié SLIDE 371
- Résolution axiale : X= 1 µm, Z= 1 µm
Protection anti-poussière fournie pour les cas de non utilisation.
Dimensions globales : L= 1237 mm, H= 1874 mm, P= 646 mm
Poids net : 255 kg

OPTIONS :
- Index des broches en quatre positions angulaires : 0°-90°-180°-270°
- Axe C, affichage du corps de la broche et du porte-broche
- Système d'identification du porte-broche (SP-ID) pour porte-broche supplémentaire, monté sur la broche interchangeable
