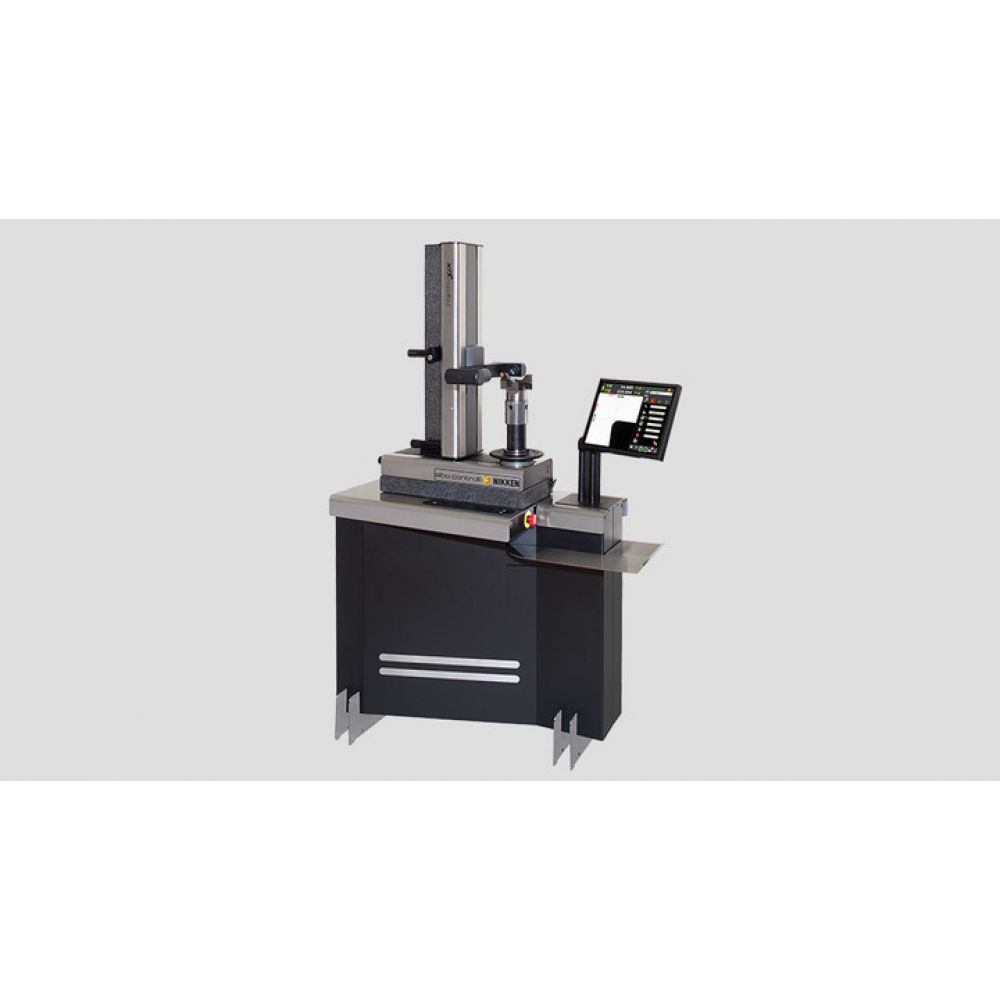

Le banc de préréglage d'outils Hathor SIX est conçu de manière totalement autonome sur son propre socle intégral. Hathor SIX se caractérise par une structure en granit broyé et en acier inoxydable combinée à une grande caméra numérique et à un système de menus à écran tactile - cette nouvelle électronique offre une simplicité d'utilisation et de fonctionnement inégalée.

Dotée d'une nouvelle commande électronique : un puissant ordinateur sans ventilateur avec système d'exploitation Linux pour la gestion intégrée des fonctions des outils de mesure / d’inspection, des origines machines et des jeux d'outils. Facilité d’utilisation grâce à son écran tactile intégré.

• Le système de broches de précision est entièrement interchangeable, et utilise une cartouche d'une seule pièce - ce qui élimine le besoin d'adaptateurs et les erreurs associées à leur utilisation.
• En travaillant avec votre système DNC, TdSIX convertit les données d'outils mesurées en code CNC pour les charger directement dans la commande de la machine et dans les pages de correcteurs d'outils correspondantes.

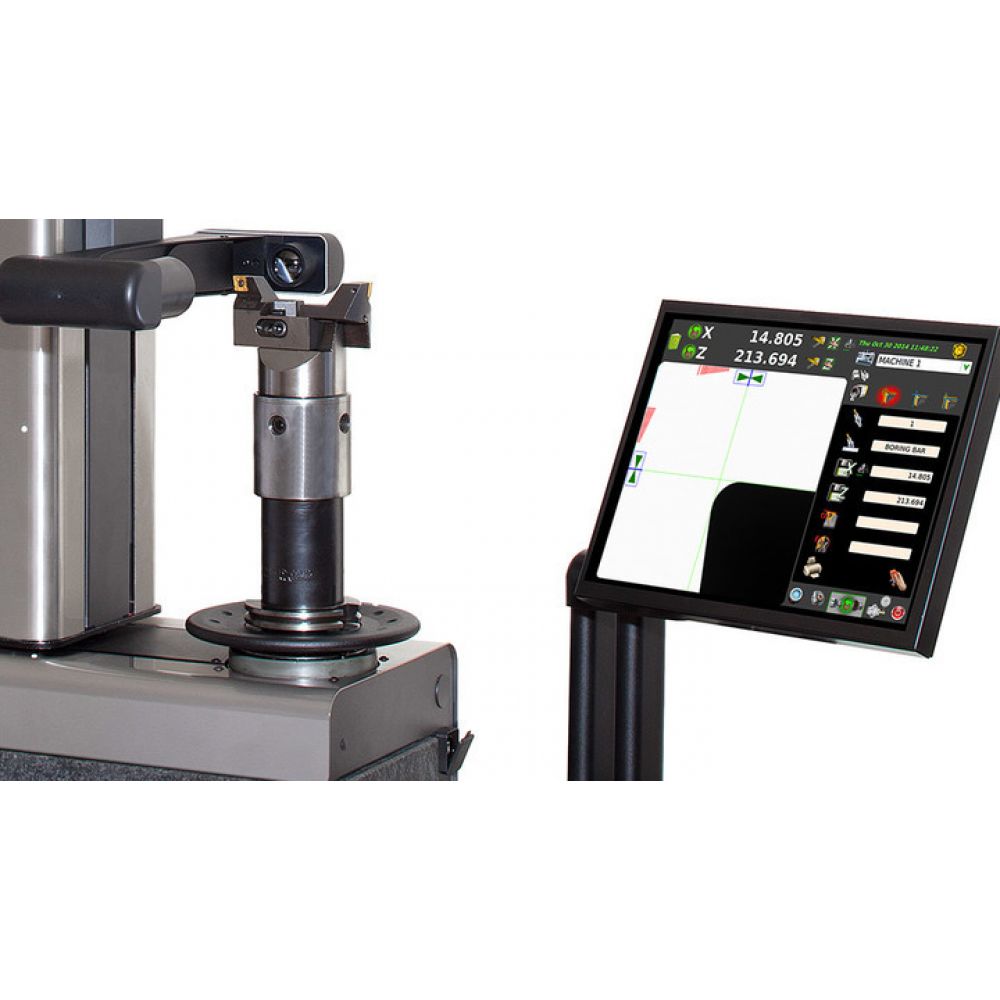

• Une grande caméra numérique combinée à un système de menus à écran tactile - cette nouvelle électronique offre une simplicité opérationnelle et fonctionnelle inégalée.

Système de broches

Dotée d’un système de broches entièrement interchangeable, et utilise une cartouche d'une seule pièce, ce qui élimine le besoin d'adaptateurs et les erreurs associées à leur utilisation. Notre système de serrage mécanique universel innovant avec confirmation électronique du serrage de l'outil est intégré dans la broche (également disponible en option pour les tiges d'outil HSK).

Paquet logiciel

Notre paquet logiciel TdSIX est également inclus avec le modèle Hathor SIX. En travaillant avec votre système DNC, TdSIX convertit les données d'outils mesurées en code CNC pour les charger directement dans la commande de la machine et dans les pages de correcteurs d'outils correspondantes.

Caractéristiques techniques :

Plage de mesure : diamètre max. 400 mm (rayon 200 mm), hauteur max. 600 mm.
Structure de la machine en acier inoxydable offrant une grande résistance mécanique et une longue durée de vie, montée au sol avec des supports auto-nivelants en acier indéformable.
Base et colonne en granit naturel : erreur de linéarité max 2 µm/Certification Mt avec Taylor Hobson res. 1 µm/Niveau millimétrique électronique Mt.
Porte-broche rotatif ISO / BT / HSK / VDI……… etc. interchangeable (à spécifier), erreur de sortie maximale < 2 µm.
Glissières prismatiques à double voûte en arc : n°2 glissières axe X, n°1 glissière axe Z.
Pour les glissières à double recirculation de billes, lubrifiées à vie (3) (glissières de précharge/glissières : Classe P/H).
Serrage d’outils mécaniques universels (goujons de traction standards) géré via le logiciel.
Commande par logiciel avec capteur de vide pour la position exacte entre l'axe du porte-outil et l'axe de la broche de la machine, pas d'erreur de concentricité.
Freinage pneumatique-mécanique de la rotation du porte-broche avec compensation radiale de la force de serrage : pas d'erreur de course angulaire de l'axe.
Ressort spiral d'Archimède à charge constante (par opposition à un système de contrepoids de masse).

Système de vitesse pour la mesure de l’outil et l’inspection de la coupe comprenant :
- Capteur C-MOS - Zone d’image encadrée 6,4 x 6,4 mm
- Grossissements environ 30X.
- Lentille télécentrique.
- Double lentille à faible F/Nombre afin d'éliminer l'erreur du cercle de netteté.
- Illuminateur épiscopique avec lentille annulaire et leds rouges ; illuminateur diascopique avec leds rouges à lumière punctiforme.

Interface opérateur-machine via :
- Écran tactile TFT de 15 po
- Carte mère sans ventilateur.
- Système d’exploitation UBUNTU LINUX.
- Stockage de données sur un disque SSD solide.
- Gestion de bloc d’axe X et Z avec vitesse de translation maximale de la commande à 2 mm/s.

Logiciel standard :
- Gestion d’origine de machine à commande numérique et adaptateurs.
- Création de la liste d’outils et/ou outil unique.
- Modification automatique de l’affectation de l’origine de la machine à commande numérique.
- OUTILLAGE à gérer :
- jeu d’outils et générateur universel de post-processeur.
- porte-code à puce magnétique (Balluff par exemple, matériel non inclus).
- outils de coupe multiple.

Transducteurs linéaires ELBO CONTROLLI en verre optique de type laser HP certifié SLIDE 371
- Résolution axiale : X = 1 µm, Z = 1 µm.

Protection anti-poussière fournie pour les cas de non utilisation.

Dimensions globales : Longueur = 1240 mm, Hauteur = 1840 mm, Profondeur = 558 mm
