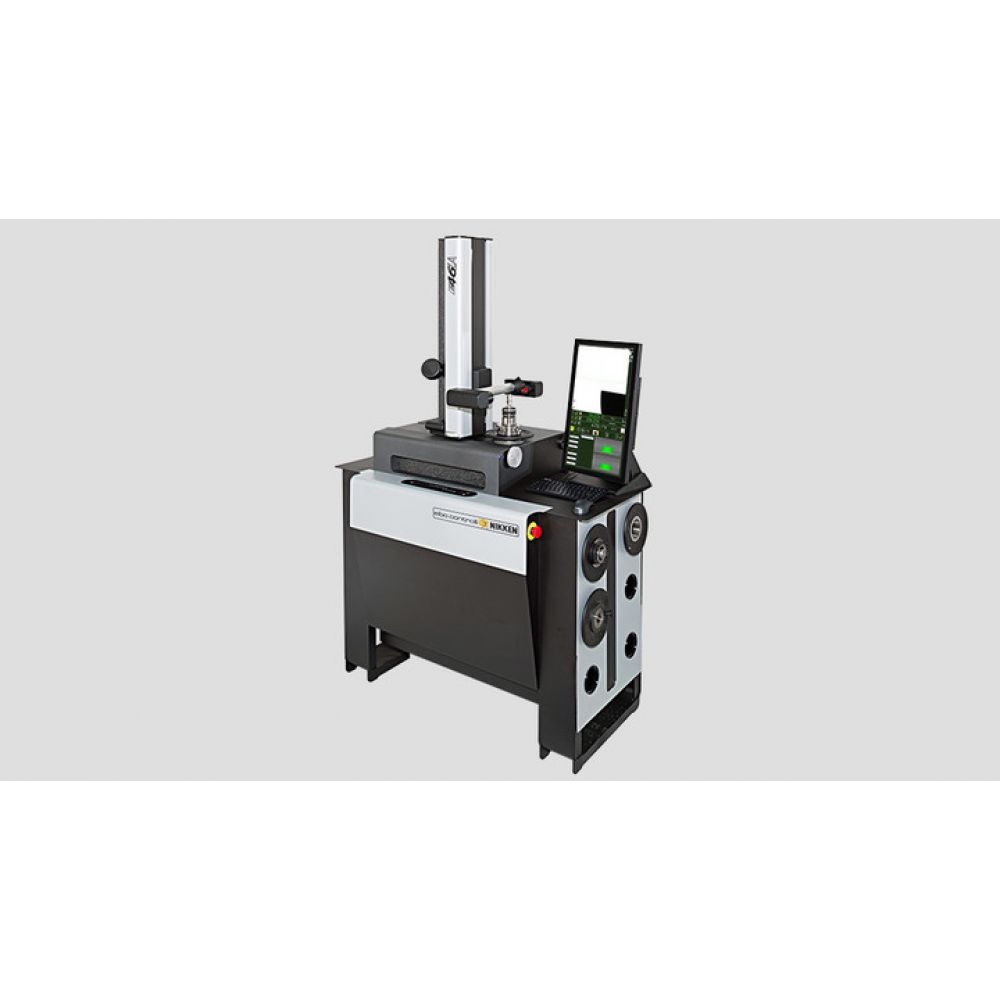

Cette toute nouvelle fonction de mesure automatique incluse dans le banc de préréglage Hathor E46LA introduit une fonction qui est unique dans ce type de machines. Lorsque la « mesure automatique » est effectuée, la broche tourne à une vitesse qui est calculée en fonction du diamètre périphérique de l'outil pour s'assurer que l'arête de coupe est capturée avec le plus haut niveau de précision.

De plus, à l'approche du point le plus haut de chaque arête de coupe, le logiciel calcule la décélération et l'accélération de la broche pour garantir une mesure absolument précise de chaque arête de coupe. Cette fonction est différente des autres machines sur le marché qui utilisent une vitesse de rotation constante basée sur un diamètre d'outil défini, en liant plutôt la fonction de mesure automatique du banc de préréglage au diamètre de l'outil mesuré.

• Structure de la machine en acier de construction de haute qualité pour fournir une rigidité accrue avec une plus grande précision et rigidité.
• Dotée d'une fonction de mesure automatique avec un écran tactile capacitif de 22 po.
• Colonne et base en granit solides pour garantir un maximum de précision.

Cadre principal et structure

Structure de la machine en acier de construction de haute qualité pour fournir une rigidité accrue avec une plus grande précision et rigidité. Colonne et embase en granit massif (dont la taille a été considérablement augmentée par rapport aux modèles de la génération précédente) pour garantir une précision maximale.

Système de broches

Une grande variété d’outils peut être préréglée à l’aide des cartouches de broches interchangeables plutôt que des adaptateurs. Cela réduit le nombre de connexion d’interface et fournit de la précision sur tous les types de broches.

Fonctionnalité

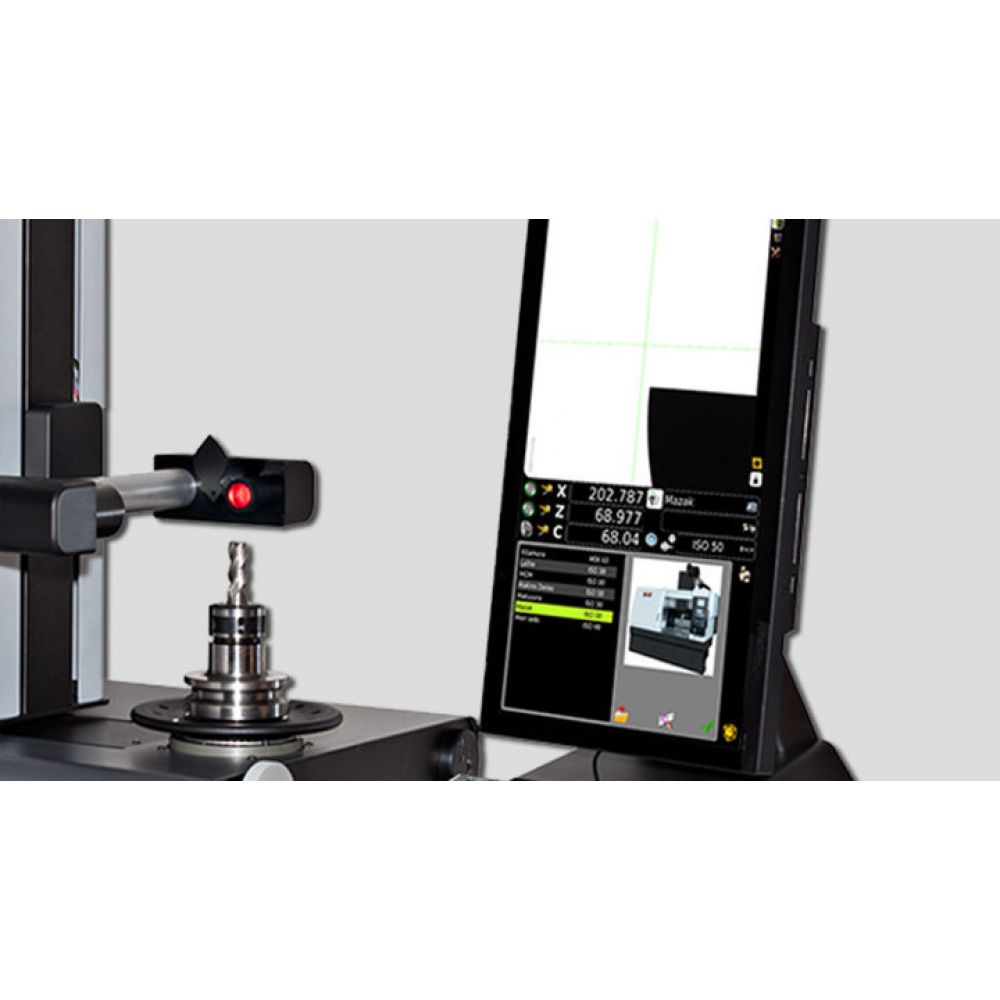

Dotée d’une fonction de mesure automatique avec un écran tactile capacitif de 22 po. L’écran est réparti en deux sections, une moitié affichant les images de l’outil actuel ainsi que le profil, et l’autre assurant l’accès aux fonctions logicielles existantes.

Caractéristiques techniques :

Plage de mesure : diamètre max. 400 mm (rayon 200 mm), hauteur max. 600 mm
Structure de la machine en acier offrant une grande résistance mécanique et une longue durée de vie, montée au sol avec 3 supports fixes et 1 support réglable
Base et colonne en granit naturel : linéarité erreur max 2 µm/Mt - certification avec Taylor Hobson rés. 1 µm/Mt. niveau électronique millimétrique
Porte-broche rotatif interchangeable (à sélectionner) erreur de sortie max < 2 µm
Index de la broche en quatre positions angulaires : 0° - 90° - 180° - 270°
Axe C, affichage du corps de la broche et du porte-broche
Moteur assurant la rotation automatique de la broche avec engagement pneumatique de la transmission du mouvement pour un jeu nul (système breveté)
Système d'identification des porte-broches (SP-ID) avec technologie NFC pour identifier automatiquement le porte-broche après chaque remplacement
Glissières prismatiques à double voûte en arc : deux pour les glissières de l'axe X, une pour les glissières de l'axe Z
Glissières à double circulation de billes (trois au total), lubrifiées à vie (glissières de précharge/glissières : Classe P/H)
Serrage électromécanique universel des outils de serrage (ISO/BT uniquement)
Freinage pneumatique-mécanique de la rotation du porte-broche
Ressort spiral d'Archimède à charge constante (par opposition à un système de contrepoids de masse)

Système de vitesse pour la mesure de l’outil et l’inspection de la coupe comprenant :
-Capteur C-MOS - Zone d'image encadrée 10 x 10 mm
-Grossissement 26X
-Lentille bi-télécentrique
-Doublets optiques à faible F/Nombre afin d'éliminer l'erreur du cercle de netteté
-Éclairage épiscopique à DEL à lumière rouge avec lentille annulaire, éclairage ponctuel à leds diascopiques à lumière rouge

Interface opérateur-machine via :
-Moniteur à écran tactile couleur HD LCD de 22 po.
-Processeur Intel I3 Quad Core
-Système d’exploitation UBUNTU 14.04 LTS LINUX
-Stockage de données sur disque à l'état solide SSD
-Gestion des blocs des axes X et Z avec contrôle de la vitesse maximale de translation 2 mm/sec
-4 ports USB
-1 port LAN port réseau et connexion sans fil (Wi-Fi 802.11 150 Mb/s)

Logiciel standard :
-Gestion de l'origine des machines CNC et adaptateurs
-Création d'une liste d'outils et/ou d'un outil unique, possibilité de créer un format personnalisé
-Gestion des mesures théoriques et des tolérances
-Jeu d'outils et créateur universel de post-processeur
-Changement automatique de l'attribution de l'origine de la machine CNC
-Rapport d'ensemble d'outils imprimable
-Rotation automatique du porte-broche avec cycles de mesure automatique de l'outil pour coupe simple ou coupe à plusieurs arêtes.

La vitesse périphérique de rotation de la broche est calculée et contrôlée en fonction du diamètre de l'outil en cours de mesure
-Possibilité d'importer des dessins au format DXF pour les superposer sur le profil de l'outil motorisé
-Acquisition de profils d'outils exportable au format DXF
-Technologie TLA (Tool Link App) pour la transmission des données d'outils directement à la mémoire de la commande numérique (DNC)
-Prêt pour l'infrastructure TID pour l'identification des outils avec le code Datamatrix
-Porte-codes à puce magnétique (Balluff par exemple, matériel non inclus)

Transducteurs linéaires ELBO CONTROLLI en verre optique de type laser HP certifié SLIDE 371
- Résolution axiale : X = 1 µm, Z = 1 µm.
Protection anti-poussière fournie pour les cas de non utilisation.
Dimensions globales : L = 1282 mm, H = 1874 mm, P = 672 mm
Poids net : 265 kg
