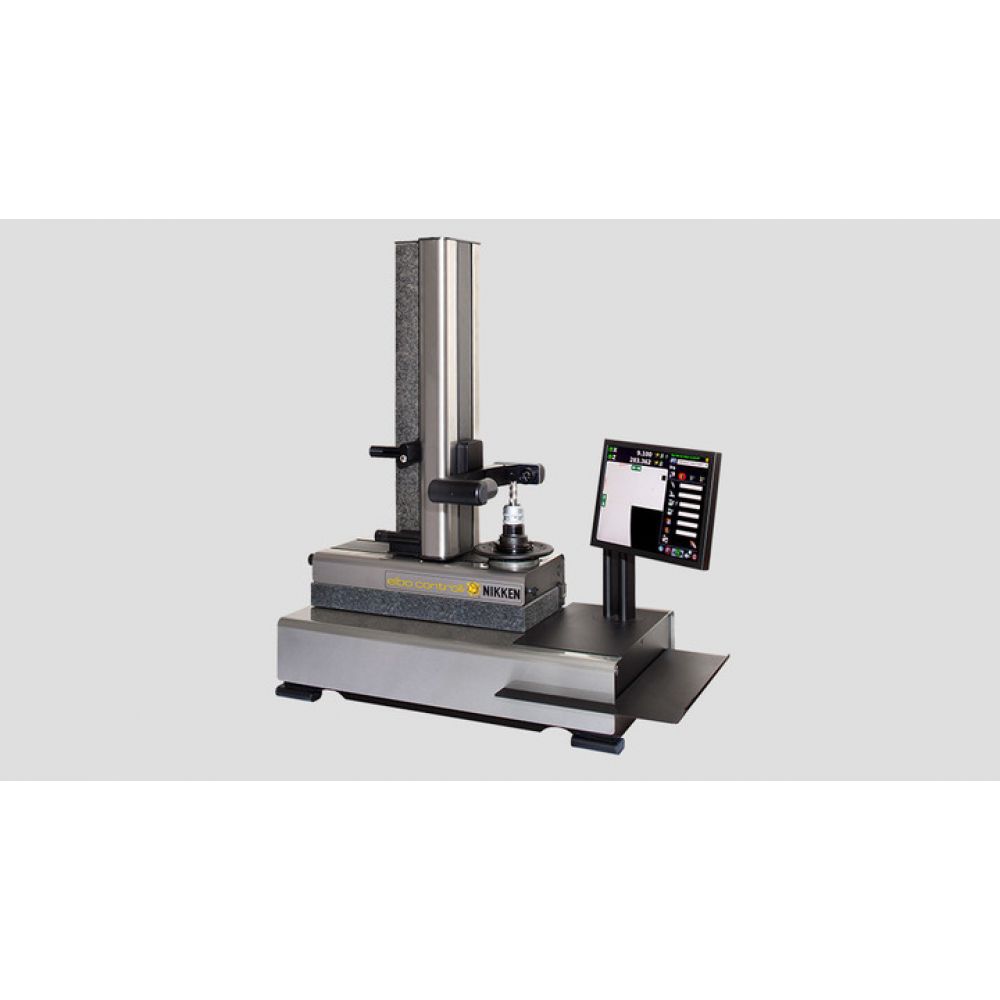

Le banc de préréglage d’outils E460N a été mis au point comme option de deuxième niveau de notre nouvelle génération de bancs de préréglage avancés.

L'augmentation de la section et de la taille de la colonne donne une stabilité supplémentaire atteignant 600 mm et ce thème est poursuivi avec des chariots d'axe révisés qui offrent également une fiabilité accrue. Le frein d'axe mécanique et le système de contrôle ont été complètement mis à jour par rapport au modèle précédent et enfin, et c'est le plus remarquable, le pendentif original et le panneau de commande sont maintenant combinés en un seul système à écran tactile qui est situé loin de la caméra et de la colonne.

Conçue pour être monté sur un banc, la E460N possède une embase et une colonne en granit broyé, une structure en acier inoxydable et un design ergonomique combinés avec un écran tactile TFT LCD de 15 po. L’écran tactile offre à l’opérateur un contrôle complet et une sélection d'options et de fonctions via un système de menus intuitif. Cette nouvelle électronique offre une simplicité opérationnelle et fonctionnelle inégalée. L'une des principales nouveautés de l’E460N est la possibilité de faire tourner la broche/l'outil sur 360 degrés, et le banc de préréglage enregistre et affiche automatiquement le rayon/diamètre et la longueur maximum de l'outil.

• Le système de broches de précision est entièrement interchangeable, et utilise une cartouche d'une seule pièce, ce qui élimine le besoin d'adaptateurs et les erreurs associées à leur utilisation.
• En travaillant avec votre système DNC, TdSIX convertit les données d'outils mesurées en code CNC pour les charger directement dans la commande de la machine et dans les pages de correcteurs d'outils correspondantes.
• Ce système comprend également une fonctionnalité de post-processeur qui permet une conversion instantanée des décalages d’outils en code de correction afin de s’adapter aux nombreuses commandes de machines à commande numérique.

Post-processeur

Ce système comprend également une fonctionnalité de post-processeur qui permet une conversion instantanée des décalages d’outils en code de correction afin de s’adapter aux nombreuses commandes de machines à commande numérique. Contrairement aux systèmes similaires, un grand nombre de variations de post-processeur sont inclues dans ce système en standard. Toutes sont personnalisables et modifiables pour répondre aux exigences spécifiques de chaque machine.

Système de broches

Doté d’un système de broches complètement interchangeables qui utilise une cartouche d'une seule pièce (arrière compatible avec l’ancien modèle d’E450N), ce qui élimine le besoin d'adaptateurs et les erreurs associées à leur utilisation. Le nouveau système fournit également un système de serrage sou vide pour un emplacement positif et la sécurité de l’emplacement de l’outil dans la broche.

Caractéristiques techniques

Plage de mesure : diamètre max. 400 mm (rayon 200 mm) ; hauteur max. 600 mm.
Structure de la machine en acier inoxydable offrant une résistance mécanique élevée et une durée de vie prolongée.
Base et colonne en granit broyé : erreur de linéarité max. 4 µm/Certification Mt avec Taylor Hobson res. 1 µm/Niveau millimétrique électronique Mt.

Broche interchangeables ISO/BT/HSK/VDI…. etc. rotation de l’outil. Serrage sous vide ISO/BT du porte-outil.
Glissières prismatiques à double voûte en arc : n°2 glissières axe X, n°1 glissières axe Z.
Glissières à double recirculation de billes, lubrifiées à vie (3) (glissières de précharge/glissières : Classe P/H).
Freinage mécanique manuel de la broche interchangeable - rotation de l’outil.
Ressort spiral d'Archimède à charge constante (par opposition à un système de contrepoids de masse).

Système de vitesse pour la mesure de l’outil et l’inspection de la coupe comprenant :
-Capteur C-MOS - Zone d’image encadrée 6,4 x 6,4 mm
-Grossissements environ 30X.
-Lentille télécentrique.
-Double lentille à faible F/Nombre afin d'éliminer l'erreur du cercle de netteté.
-Illuminateur épiscopique avec lentille annulaire et leds rouges ; illuminateur diascopique avec leds rouges à lumière punctiforme.

Interface opérateur-machine via
-Écran tactile TFT de 15 po
-Carte mère sans ventilateur.
-Système d’exploitation UBUNTU LINUX
-Stockage de données sur un disque SSD solide.
-Gestion de bloc d’axe X et Z avec vitesse de translation maximale de la commande à 2 mm/s.

Logiciel standard
-Gestion d’origine de machine à commande numérique et adaptateurs.
-Création de la liste d’outils et/ou outil unique.

TOOLINGUP à gérer :
-jeu d'outils en acier inoxydable et générateur universel de post-processeur.
-porte-code à puce magnétique en acier inoxydable (Balluff par exemple, matériel non inclus).
-outils multi-coupe en acier inoxydable.

Transducteurs linéaires ELBO CONTROLLI en verre optique de type laser HP certifié SLIDE 371
- Résolution axiale : X = 1 µm, Z = 1 µm.
Protection anti-poussière fournie pour les cas de non utilisation.
Dimensions globales : Longueur = 1070 mm, Hauteur = 1140 mm, Profondeur = 595 mm
