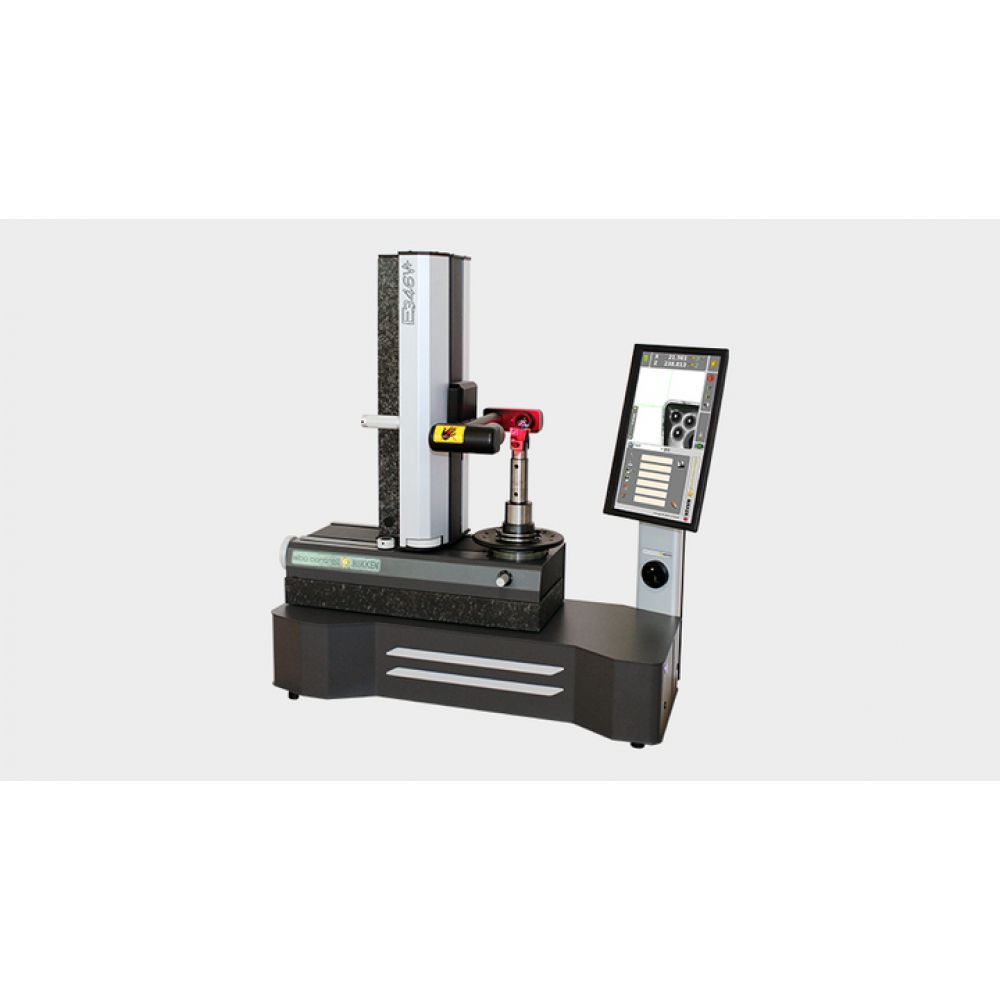

Banc de préréglage d'outils E346V+
Partager :

Le nouveau E346V+ est une version upgradé du E346i. Peut être monté sur une base en option, le E346V+ a une structure électro-soudée et en acier démagnétisé en plus d'avoir sa colonne et sa base en granit naturel afin de maintenir une précision maximum.

La broche du Banc de Préréglage est précise et interchangeable. Il a la capacité d'accueillir des broches HSK, ISO, VDI, BT, CAPTO, etc… Le blocage Vacuum pour ISO/ BT 7/24 est en standard.

Le E346+ permet aux opérateurs de créer des mesures en toute simplicité. Faire tourner l'outil 360°: le logiciel s'occupe du reste et capture les valeurs maximums rayon/diamètres/lames. Le nouvel écran tactile vertical 15'' (TFT) rend l'expérience du préréglage complète et simple. Le nouveau logiciel garantie des performances élevées, toujours dans le respect de la simplicité et de l'intuitivité, utilisant des icônes faciles à se familiariser.

Plusieurs ports USB et possibilité de connection réseau sont logés sur le Banc de Préréglage. Ceci permet de transférer aisément les données Post-processeur Offset des mandrins, soit par clé USB ou par réseau vers la CN des machines. (dépend du réseau et capacités de la CN)

  • Construction en Granit naturel
  • Capacité de mesure Diamètre Max 360mm (180mm au rayon)
  • Hauteur Max 460mm
  • Blocage Vacuum
  • Ecran tactile TFT 15''
  • Poids net: 58 Kgs


Données techniques

Capacité de mesure: Diamètre Max 360mm (180mm au rayon); hauteur Max 460mm
-Blocage Vacuum pour mandrins BT/ISO 7/24

Equipements standard mécanique/électronique et optique:
-Base et colonne en Granit naturel pour garantir un maximum de précision
-Règles optiques en verre AS371 Elbo Controlli NIKKEN
-Résolution d'Axes: X= 1 µm, Z= 1 µm
-Structure machine électro-soudé et acier inoxidable
-ISO/ BT/ HSK/ VDI… etc… Broche interchangeable (à spécifier)
-Glissière prismatique (2 pour l'axe X, 1 pour l'axe Z)
-Double glissère à rouleaux (3 au total), graissé à vie (suivant classe P/H)
-Blocage Vacuum de mandrin ISO/BT
-Blocage Manual de mandrin
-Ressort à spirale à charge constante Archimède (pas de contre-balance)

Interface opérateur-machine via :
-Ecran tactile TFT 15''
-Intel Celeron N series Quatre Cœurs
-Système d'exploitation UBUNTU LINUX
-Mémoire sur SSD

Logiciel standard :
-Interface opérateur-machine simple et intuitif sur le même écran
-Facile d'utilisation sur écran tactile
-Gestion d'origine machine et broche
-Création liste d'outil ou un seul outil
-Changement automatique des allocations d'origines machine CNC
-Gestion universelle réglage outil et post processeur
-Rapports de réglages imprimables
-Mesures théoriques et gestion des tolérances
-Protection anti-poussière fournie pour les cas de non utilisation.

Dimensions: Longueur 730mm, Hauteur 800mm, Profondeur 500mm, Poids Net: 58 kgs
