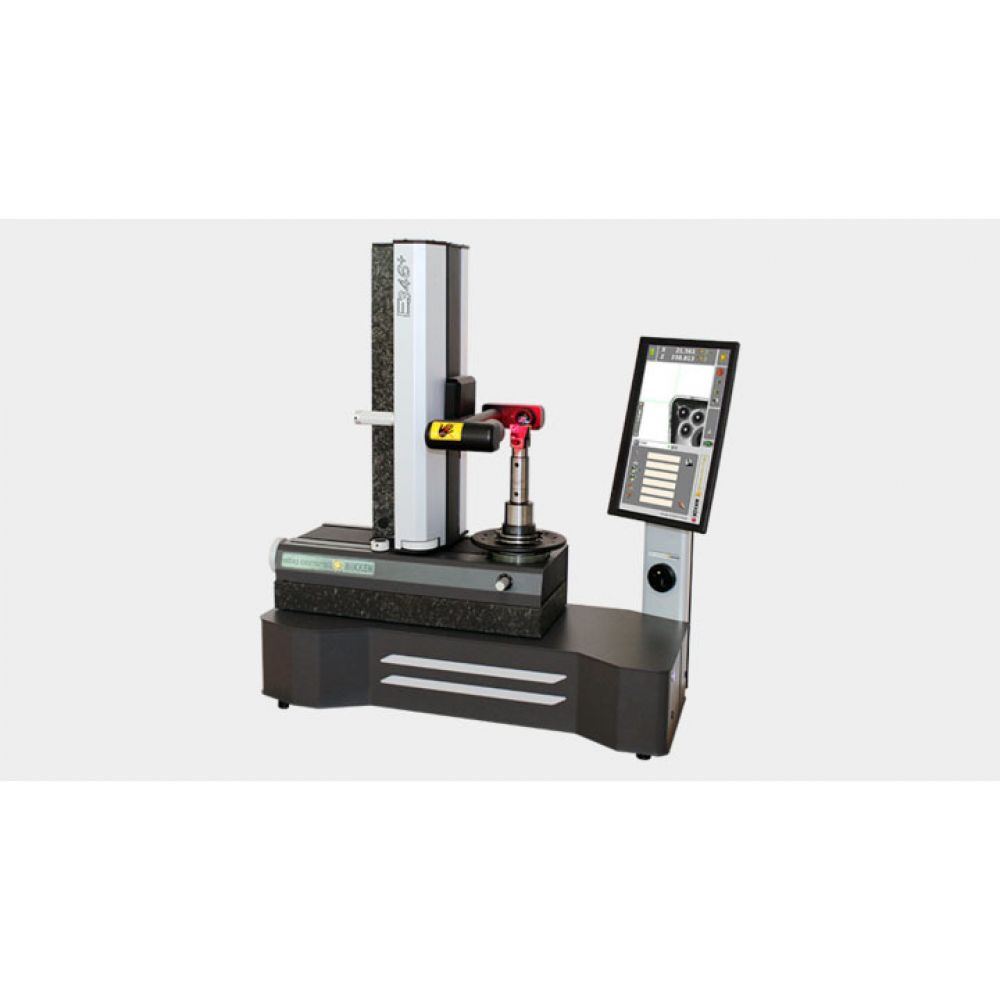

Banc de préréglage d'outils E346+
Le E346+ est sunonyme de précision, de stabilité et de fiabilité, grâce à une structure surdimensionnées. En effet, il garantit une plus grande précision des mesures, une meilleure stabilité dimensionnelle et une excellente fiabilité en terme de répétabilité des mesures. La base de la colonne en granit naturel.
Le système de broche hautement précis est interchangeable. Il peut accueillir: HSK, ISO, VDI, BT, Capto, etc…
Le E346+ permet aux opérateurs de créer des mesures en toute simplicité. Faire tourner l'outil 360°: le logiciel s'occupe du reste et capture les valeurs maximums rayon/diamètres/lames. Le nouvel écran tactile vertical 15'' (TFT) rend l'expérience du préréglage complète et simple. Le nouveau logiciel garantie des performances élevées, toujours dans le respect de la simplicité et de l'intuitivité, utilisant des icônes faciles à se familiariser.
Plusieurs ports USB et possibilité de connection réseau sont logés sur le Banc de Préréglage. Ceci permet de transférer aisément les données Post-processeur Offset des mandrins, soit par clé USB ou par réseau vers la CN des machines. (dépend du réseau et capacités de la CN)
- Construction en Granit naturel
- Capacité de mesure diamètre Max 360mm (Rayon 180mm)
- Hauteur Max 460mm
- Ecran tactile TFT 15''
- Poids net : 58 kg
Données techniques
Capacité de mesure diamètre Max 360mm (Rayon 180mm); Hauteur Max 460mm
Equipement standard mécanique/électronique et optique:
-Base et colonne en Granit naturel pour garantir un maximum de précision
-Règles optiques en verre AS371 Elbo Controlli NIKKEN
-Résolution d'Axes: X= 1 µm, Z= 1 µm
-Structure machine électro-soudé et acier inoxidable
-ISO/ BT/ HSK/ VDI… etc… Broche interchangeable (à spécifier)
-Glissière prismatique (2 pour l'axe X, 1 pour l'axe Z)
-Double glissère à rouleaux (3 au total), graissé à vie (suivant classe P/H)
-Blocage manuel de la broche
-Spirale d'Archimède à charge constant (contre-réaction à la force de gravité de masses en mouvement)
Interface opérateur-machine via :
-Ecran tactile TFT 15''
-Intel Celeron N series Quatre Cœurs
-Système d'exploitation UBUNTU LINUX
-Mémoire sur SSD
Logiciel standard :
-Interface opérateur-machine simple et intuitif sur le même écran
-Facile d'utilisation sur écran tactile
-Gestion d'origine machine et broche
-Création des bibliothèques outils et/ou des outils simples
-Changement automatique des origines machine CNC allouées
-Gestion universel réglage outil et post processeur
-Impression des rapports pour les données outils
-Mesure théorique et gestion des tolérances
-Protection anti-poussière fournie pour les cas de non utilisation.
Dimensions: Longueur 730mm, Hauteur 800mm, Profondeur 500mm, Poids Net: 58 kgs
